FestoГенератор вакуума

VN-30-H-T6-PQ4-VQ5-RO2-M

GTIN 4052568165420 Оригинал Festo

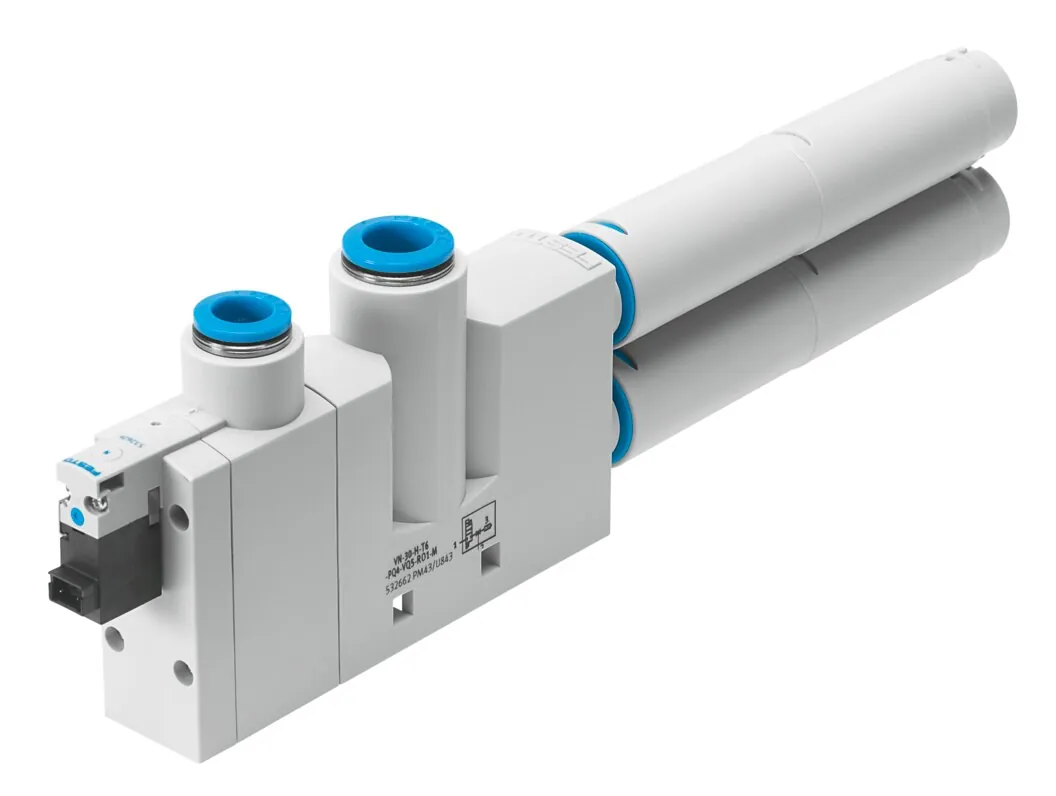

Генератор вакуума Festo VN-30-H-T6-PQ4-VQ5-RO2-M: со встроенным электромагнитным клапаном. Стандартный, глубокий вакуум, монтажная ширина 24 мм, Т-образная форма с цанговым фитингом и глушителем.

Присоединение 1
QS-10
Монтажный шаг
24 мм
Подключение вакуума
QS-12
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
3 мм
Масса
215 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подключение вакуума

Обозначение

Что означает VN-30-H-T6-PQ4-VQ5-RO2-M

  1. VNСерия

    Генератор вакуума

  2. 30Диаметр сопла Лаваля

    3,0 мм

  3. HХарактеристика эжектора

    Глубокий вакуум, стандартный

  4. T6Тип корпуса

    Т-образный, шаг 24 мм

  5. PQ4Присоединение сжатого воздуха

    Цанговое соединение под шланг 10 мм

  6. VQ5Вакуумное присоединение

    Цанговый фитинг QS-12

  7. RO2Выхлоп

    Глушитель UOM

  8. MВстроенная функция

    Отсечной клапан с электроуправлением

Характеристики

Технические данные VN-30-H-T6-PQ4-VQ5-RO2-M

Основные

Условный проход, сопло Лаваля
3 мм
Монтажный шаг
24 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Стандарт; Глубокий вакуум
Ручное дублирование
Толкающий
Встроенная функция
Электрический вкл./выкл. Клапан; Открытый глушитель
Тип конструкции
Т-образный
Функция распределителя
2/2
Макс. вакуум
93 %
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
186 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,13 с
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Потребление электроэнергии
1,2 Вт
Рабочий цикл
100 %
Уровень шума при номинальном рабочем давлении
78 дБ(А)
Класс защиты
IP40
Электрическое подключение
Разъем
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое подключение, канал 1
QS-10
Пневматическое подключение, канал 3
Открытый глушитель
Подключение вакуума
QS-12

Условия работы

Рабочее давление для макс. скорости всасывания
3 бар
Рабочее давление
2 … 8 бар
Рабочее давление для макс. вакуума
3,7 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
215 г

Материалы

Материал соединительной резьбы
Алюминиевый сплав, анодированная
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
PA с армированием; РОМ с армированием
Материал глушителя
Алюминиевый сплав; POM; PU пена
Материал винтов
Сталь
Материал сопла передатчика
Алюминиевый сплав
Материал фитинга
Латунь; Никелирование

Принадлежности

Что подходит к VN-30-H-T6-PQ4-VQ5-RO2-M

По разделу «Принадлежности» каталога Festo — для размера 30. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха23
Датчики и кабели3

Документы

Документация

PDFТаблица данных VN-30-H-T6-PQ4-VQ5-RO2-MPDF · Festo · на русскомPDFКаталог Festo VN-ELEKTROPNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-30-H-T6-PQ4-VQ5-RO2-M: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-30-H-T6-PQ4-VQ5-RO2-M?

Генератор вакуума Festo VN-30-H-T6-PQ4-VQ5-RO2-M, артикул 532662: присоединение 1 — QS-10; монтажный шаг — 24 мм; подключение вакуума — QS-12; тип конструкции — Т-образный; условный проход, сопло Лаваля — 3 мм; масса — 215 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-30-H-T6-PQ4-VQ5-RO2-M?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен VN-30-H-T6-PQ4-VQ5-RO2-M?

Материал соединительной резьбы — алюминиевый сплав, анодированная; материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — PA с армированием, РОМ с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-30-H-T6-PQ4-VQ5-RO2-M?

VN — генератор вакуума; 30 — диаметр сопла Лаваля: 3,0 мм; H — характеристика эжектора: глубокий вакуум, стандартный; T6 — тип корпуса: Т-образный, шаг 24 мм; PQ4 — присоединение сжатого воздуха: цанговое соединение под шланг 10 мм; VQ5 — вакуумное присоединение: цанговый фитинг QS-12; RO2 — выхлоп: глушитель UOM; M — встроенная функция: отсечной клапан с электроуправлением.

06Какие исполнения есть в серии VN, кроме VN-30-H-T6-PQ4-VQ5-RO2-M?

В серии «Генератор вакуума VN» — 175 позиций. У VN-30-H-T6-PQ4-VQ5-RO2-M: подключение вакуума — QS-12. Другие варианты (подключение вакуума: G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-30-H-T6-PQ4-VQ5-RO2-M?

В блоке «Принадлежности» на этой странице: подключение воздуха (23), датчики и кабели (3). Например: PUN-H-10X1,5-BL, NEBV-H1G2-KN-0.5-N-LE2. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-30-H-T6-PQ4-VQ5-RO2-M документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-ELEKTROPNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-30-H-T6-PQ4-VQ5-RO2-M и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-30-H-T6-PQ4-VQ5-RO2-M в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-30-H-T6-PQ4-VQ5-RO2-M — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 532662; ввоз официальный, с грузовой таможенной декларацией.
