FestoКлапан

VOFC-LT-M32C-MC-FGP14-F19A

GTIN 4052568274733 Оригинал Festo

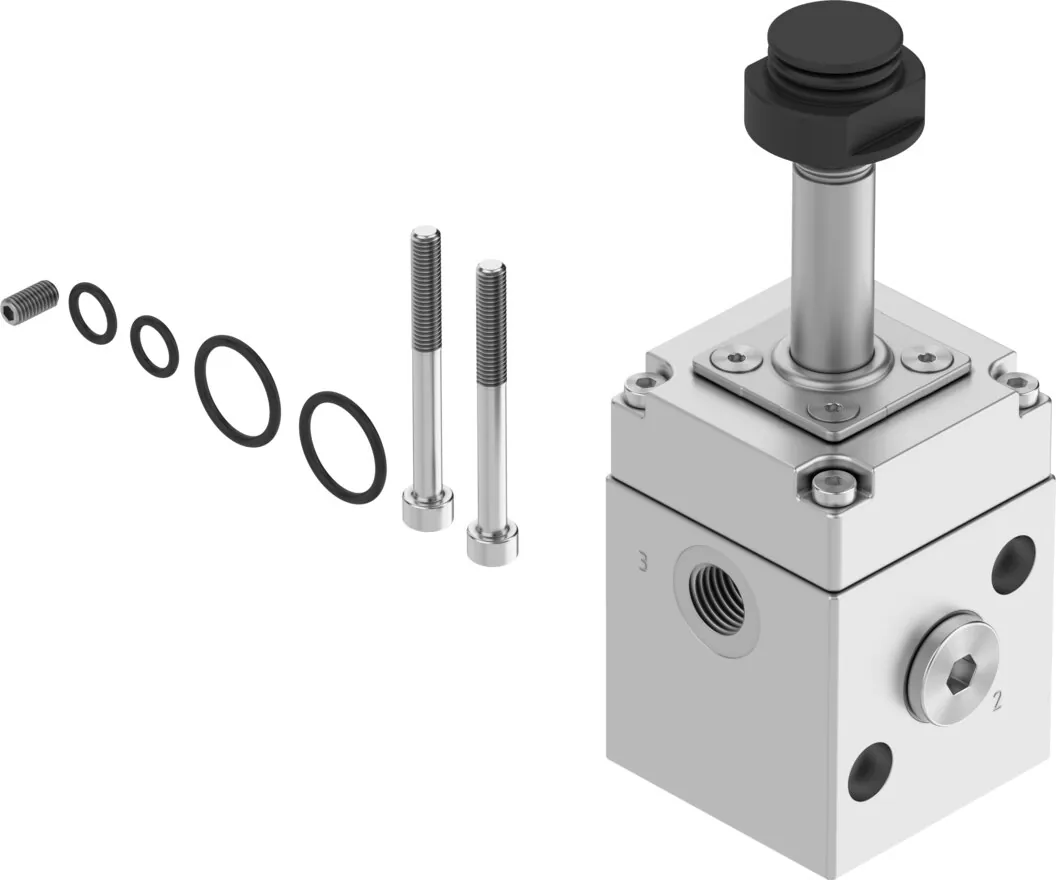

Клапан Festo VOFC-LT-M32C-MC-FGP14-F19A: 3/2 monostable, F19A armature system, NAMUR+.

Функция
3/2 Н.З., моностабильный
Ширина
51 мм
Присоединение 1
M5; стандарт соединений NAMUR
Тип управления
Электрический
Стандартный номинальный расход
595 л/мин
Масса
600 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • 1/4 NPT
  • G1/2
  • G1/4
  • M5; стандарт соединений NAMUR

Обозначение

Что означает VOFC-LT-M32C-MC-FGP14-F19A

  1. VOFCСерия

    Клапан

  2. LTТип монтажа и принцип действия

    Резьбовые присоединения в корпусе; седельный клапан

  3. M32CФункция распределителя

    3/2-распределитель, нормально закрытый

  4. MCСпособ возврата и воздух управления

    Механическая пружина; внутренний или внешний

  5. FGP14Пневматическое присоединение

    Присоединение NAMUR 1/4, резьба G1/4, расширенный интерфейс NAMUR

  6. F19AПилотное управление

    Электрическое, якорная трубка под катушку 13 мм, искробезопасная цепь

Характеристики

Технические данные VOFC-LT-M32C-MC-FGP14-F19A

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
51 мм
Стандартный номинальный расход
595 л/мин
Тип конструкции
Тарельчатый клапан с пилотным управлением
Тип сброса
Механическая пружина
Класс защиты
IP65
Сертификационный департамент
TÜV 968/V 1251.00/21
Условный проход
6 мм
Тип уплотнения
Твердый
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний; Внутренний
Направление потока
Нереверсивный
Функция безопасности
Безопасный сброс
Уровень полноты безопасности (SIL)
Изделие может использоваться в SRP/CS до SIL 3 (высокие требования) к режиму SIL 3 Low Demand
Прим. указание по рабочему давлению
0 — 0.8 МПа with external pilot air
Коэффициент расхода Kv
0,54 m3/h
Коэффицициент расхода Kv на выхлопе
0,98 m3/h
Стандартный номинальный расход 2-3
1066 л/мин
Время выключения
18 мс
Время включения
24 мс
Пневматическое подключение, канал 1
M5; стандарт соединений NAMUR
Пневматическое подключение, канал 2
Фланец 1/4; стандарт соединений NAMUR
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:2:2]
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
−25 … 60 °C
Температура окружающей среды
−25 … 60 °C

Масса

Вес продукта
600 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминий с покрытием

Принадлежности

Что подходит к VOFC-LT-M32C-MC-FGP14-F19A

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Плиты и коллекторы8

Катушки и управление4

Крепление4

Документы

Документация

PDFТаблица данных VOFC-LT-M32C-MC-FGP14-F19APDF · Festo · на русскомPDFКаталог Festo VOFCPDF · на английском · Festo, 2026VOFCВсе исполнения серии22 позиции, подбор по параметрам

FAQ

Частые вопросы

VOFC-LT-M32C-MC-FGP14-F19A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VOFC-LT-M32C-MC-FGP14-F19A?

Клапан Festo VOFC-LT-M32C-MC-FGP14-F19A, артикул 4514745: функция — 3/2 Н.З., моностабильный; ширина — 51 мм; присоединение 1 — M5, стандарт соединений NAMUR; тип управления — электрический; стандартный номинальный расход — 595 л/мин; масса — 600 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VOFC-LT-M32C-MC-FGP14-F19A?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — −25 … 60 °C; температура среды — −25 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:2:2]; класс защиты — IP65.

03Из каких материалов изготовлен VOFC-LT-M32C-MC-FGP14-F19A?

Материал уплотнений — NBR; материал корпуса — алюминий с покрытием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VOFC-LT-M32C-MC-FGP14-F19A?

VOFC — клапан; LT — тип монтажа и принцип действия: резьбовые присоединения в корпусе, седельный клапан; M32C — функция распределителя: 3/2-распределитель, нормально закрытый; MC — способ возврата и воздух управления: механическая пружина, внутренний или внешний; FGP14 — пневматическое присоединение: присоединение NAMUR 1/4, резьба G1/4, расширенный интерфейс NAMUR; F19A — пилотное управление: электрическое, якорная трубка под катушку 13 мм, искробезопасная цепь.

05Какие исполнения есть в серии VOFC, кроме VOFC-LT-M32C-MC-FGP14-F19A?

В серии «Клапан VOFC» — 22 позиции. У VOFC-LT-M32C-MC-FGP14-F19A: присоединение 1 — M5, стандарт соединений NAMUR. Другие варианты (присоединение 1: G1/2, G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VOFC-LT-M32C-MC-FGP14-F19A?

В блоке «Принадлежности» на этой странице: подключение воздуха (1), плиты и коллекторы (8), катушки и управление (4), крепление (4). Например: VABD-D3-SN-G14, VABF-S7-F1B1P2-F, VACC-S13-11-K4-1-EX4A, NPFV-AF-G14-G14-MF. Подобраны по каталогу Festo для этого размера.

07Есть ли на VOFC-LT-M32C-MC-FGP14-F19A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VOFC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VOFC-LT-M32C-MC-FGP14-F19A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VOFC-LT-M32C-MC-FGP14-F19A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VOFC-LT-M32C-MC-FGP14-F19A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4514745; ввоз официальный, с грузовой таможенной декларацией.
