FestoКлапан

VOFD-L50T-M32-MN-N14-10-R1-F10

GTIN 4052568274900 Оригинал Festo

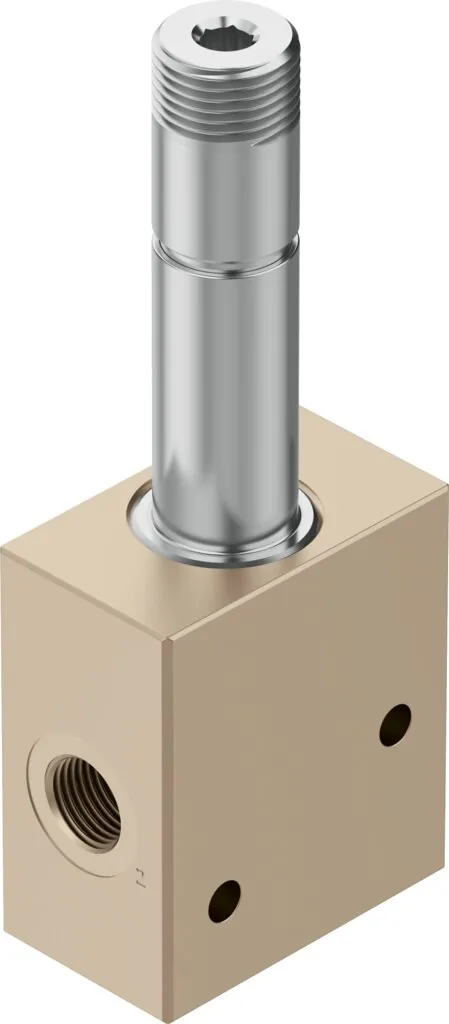

Клапан Festo VOFD-L50T-M32-MN-N14-10-R1-F10: directly actuated, 5 mm nominal width, F10 armature system, stainless steel.

Ширина
28 мм
Присоединение 1
1/4 NPT
Присоединение 2
1/4 NPT
Условный проход
5 мм
Функция распределителя
3/2 Н.З., моностабильный
Масса
560 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ширина

Обозначение

Что означает VOFD-L50T-M32-MN-N14-10-R1-F10

  1. VOFDСерия

    Клапан

  2. L50TТип монтажа и условный проход и принцип действия

    Резьбовые присоединения в корпусе; 5 мм; седельный клапан

  3. M32Функция распределителя

    3/2-распределитель, нормально закрытый или открытый

  4. MNСпособ возврата и воздух управления

    Механическая пружина; нет

  5. N14Пневматическое присоединение

    1/4 NPT

  6. 10Диапазон давления, бар

    0 … 10

  7. R1Защита от коррозии

    Нержавеющая сталь

  8. F10Пилотное управление

    Электрическое, якорная трубка под катушку 18 мм

Характеристики

Технические данные VOFD-L50T-M32-MN-N14-10-R1-F10

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
28 мм
Стандартный номинальный расход
493 л/мин
Тип конструкции
Тарельчатый клапан с прямым управлением
Тип сброса
Механическая пружина
Класс защиты
IP65
Сертификационный департамент
TÜV 968/V 1251.00/21
Условный проход
5 мм
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Направление потока
Реверсивный
Функция безопасности
Безопасный сброс
Уровень полноты безопасности (SIL)
К режиму SIL 3 Low Demand
Пригодность для работы с вакуумом
Да
Значение b
0,25
Значение С
2 л/(с·бар)
Коэффициент расхода Kv
0,36 m3/h
Коэффицициент расхода Kv на выхлопе
0,36 m3/h
Стандартный номинальный расход 2-3
429 л/мин
Время выключения
60 мс
Время включения
40 мс
Расширенный температурный диапазон
−25 — 60 °C; Режим низкой частоты запросов
Пневматическое подключение, канал 1
1/4 NPT
Пневматическое подключение, канал 2
1/4 NPT
Пневматическое подключение, канал 3
1/4 NPT

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:2:2]
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
−25 … 60 °C
Температура окружающей среды
−25 … 60 °C

Масса

Вес продукта
560 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VOFD-L50T-M32-MN-N14-10-R1-F10

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели2

Подключение воздуха1

Плиты и коллекторы8

Катушки и управление21

Крепление4

Документы

Документация

PDFТаблица данных VOFD-L50T-M32-MN-N14-10-R1-F10PDF · Festo · на русскомPDFКаталог Festo VOFDPDF · на английском · Festo, 2026VOFDВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

VOFD-L50T-M32-MN-N14-10-R1-F10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VOFD-L50T-M32-MN-N14-10-R1-F10?

Клапан Festo VOFD-L50T-M32-MN-N14-10-R1-F10, артикул 4515018: ширина — 28 мм; присоединение 1 — 1/4 NPT; присоединение 2 — 1/4 NPT; условный проход — 5 мм; функция распределителя — 3/2 Н.З., моностабильный; масса — 560 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VOFD-L50T-M32-MN-N14-10-R1-F10?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −25 … 60 °C; температура среды — −25 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:2:2]; класс защиты — IP65.

03Из каких материалов изготовлен VOFD-L50T-M32-MN-N14-10-R1-F10?

Материал уплотнений — NBR; материал корпуса — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VOFD-L50T-M32-MN-N14-10-R1-F10?

VOFD — клапан; L50T — тип монтажа и условный проход и принцип действия: резьбовые присоединения в корпусе, 5 мм, седельный клапан; M32 — функция распределителя: 3/2-распределитель, нормально закрытый или открытый; MN — способ возврата и воздух управления: механическая пружина, нет; N14 — пневматическое присоединение: 1/4 NPT; 10 — диапазон давления, бар: 0 … 10; R1 — защита от коррозии: нержавеющая сталь; F10 — пилотное управление: электрическое, якорная трубка под катушку 18 мм.

05Какие исполнения есть в серии VOFD, кроме VOFD-L50T-M32-MN-N14-10-R1-F10?

В серии «Клапан VOFD» — 8 позиций. У VOFD-L50T-M32-MN-N14-10-R1-F10: ширина — 28 мм. Другие варианты (ширина: 51 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VOFD-L50T-M32-MN-N14-10-R1-F10?

В блоке «Принадлежности» на этой странице: датчики и кабели (2), подключение воздуха (1), плиты и коллекторы (8), катушки и управление (21), крепление (4). Например: KMC-1-24-10-LED, VABD-D3-SN-G14, VABF-S7-F1B5P1-F, VACC-S18-120-A1-1, NPFV-AF-G14-G14-MF. Подобраны по каталогу Festo для этого размера.

07Есть ли на VOFD-L50T-M32-MN-N14-10-R1-F10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VOFD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VOFD-L50T-M32-MN-N14-10-R1-F10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VOFD-L50T-M32-MN-N14-10-R1-F10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VOFD-L50T-M32-MN-N14-10-R1-F10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4515018; ввоз официальный, с грузовой таможенной декларацией.
