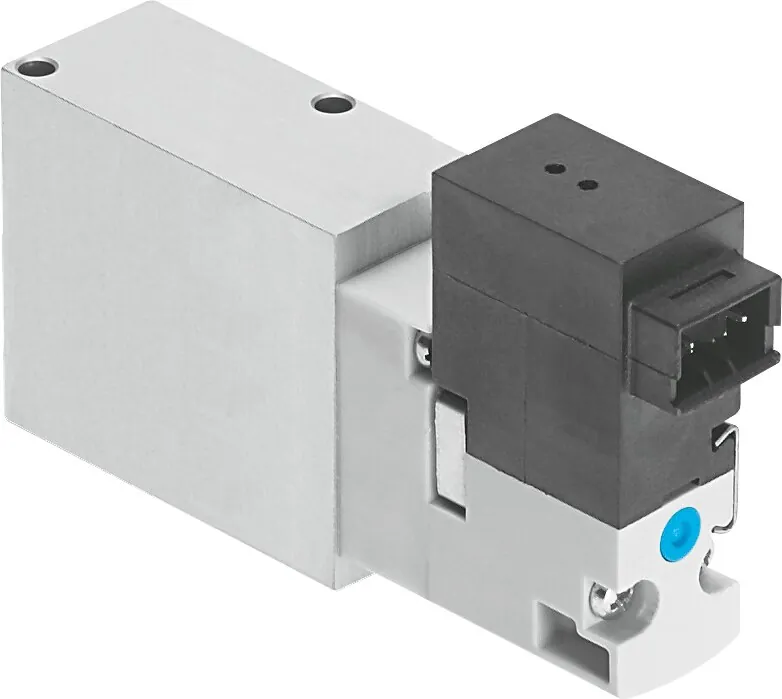

FestoРаспределитель с электроуправлением

VOVG-B12-M32U-AH-F-1H2

GTIN 4052568098322 Оригинал Festo

Распределитель с электроуправлением Festo VOVG-B12-M32U-AH-F-1H2: 3/2 Н.О., моностабильный; 12 мм; монтажная плита; монтажная плита.

Функция
3/2 Н.О., моностабильный
Ширина
12 мм
Присоединение 1
Монтажная плита
Присоединение 2
Монтажная плита
Тип управления
Электрический
Масса
31 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 2

  • M5
  • Монтажная плита

Обозначение

Что означает VOVG-B12-M32U-AH-F-1H2

  1. VOVGСерия

    Распределитель с электроуправлением

  2. B12Тип монтажа и типоразмер

    Монтаж на плиту; размер 12

  3. M32UФункция распределителя

    3/2-распределитель, нормально открытый

  4. AHСпособ возврата и ручное управление

    Пневматическая пружина; без фиксации

  5. FПневматическое присоединение

    Фланец / плита

  6. 1H2Номинальное напряжение и электрическое подключение

    24 В пост. тока; разъём формы H, штекер горизонтально

Характеристики

Технические данные VOVG-B12-M32U-AH-F-1H2

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
12 мм
Стандартный номинальный расход
180 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Класс защиты
IP40
Условный проход
2,1 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Время выключения
10 мс
Время включения
12 мс
Характеристики катушки
24 В пост. тока: 1 Вт
Электрическое подключение
2-пин; Разъем
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 2
Монтажная плита
Пневматическое подключение, канал 3
Монтажная плита

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM; HNBR; NBR
Материал корпуса
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VOVG-B12-M32U-AH-F-1H2PDF · Festo · на русскомPDFКаталог Festo VOVGPDF · на английском · Festo, 2026VOVGВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

VOVG-B12-M32U-AH-F-1H2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VOVG-B12-M32U-AH-F-1H2?

Распределитель с электроуправлением Festo VOVG-B12-M32U-AH-F-1H2, артикул 560711: функция — 3/2 Н.О., моностабильный; ширина — 12 мм; присоединение 1 — монтажная плита; присоединение 2 — монтажная плита; тип управления — электрический; масса — 31 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VOVG-B12-M32U-AH-F-1H2?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен VOVG-B12-M32U-AH-F-1H2?

Материал уплотнений — FPM, HNBR, NBR; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VOVG-B12-M32U-AH-F-1H2?

VOVG — распределитель с электроуправлением; B12 — тип монтажа и типоразмер: монтаж на плиту, размер 12; M32U — функция распределителя: 3/2-распределитель, нормально открытый; AH — способ возврата и ручное управление: пневматическая пружина, без фиксации; F — пневматическое присоединение: фланец / плита; 1H2 — номинальное напряжение и электрическое подключение: 24 В пост. тока, разъём формы H, штекер горизонтально.

06Какие исполнения есть в серии VOVG, кроме VOVG-B12-M32U-AH-F-1H2?

В серии «Распределитель с электроуправлением VOVG» — 16 позиций. У VOVG-B12-M32U-AH-F-1H2: функция — 3/2 Н.О., моностабильный; присоединение 2 — монтажная плита. Другие варианты (функция: 3/2 Н.З., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VOVG-B12-M32U-AH-F-1H2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VOVG; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VOVG-B12-M32U-AH-F-1H2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VOVG-B12-M32U-AH-F-1H2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VOVG-B12-M32U-AH-F-1H2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 560711; ввоз официальный, с грузовой таможенной декларацией.
