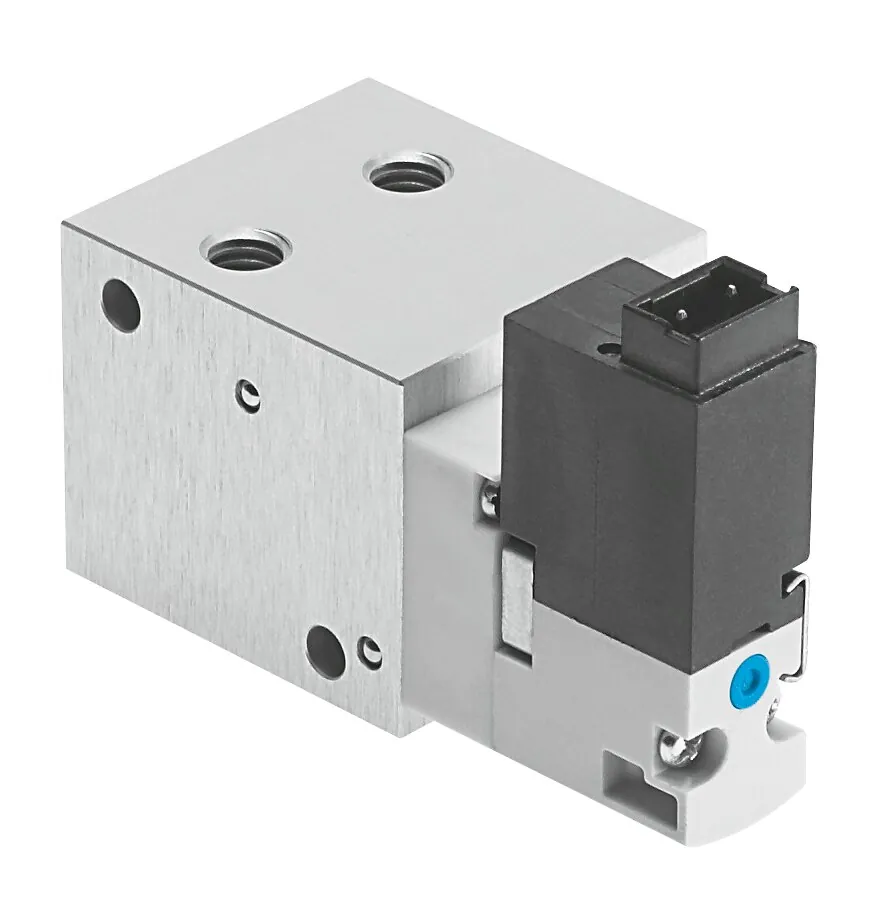

FestoРаспределитель с электроуправлением

VOVG-L12-M52Q-AH-M5-1H3

GTIN 4052568207533 Оригинал Festo

Распределитель с электроуправлением Festo VOVG-L12-M52Q-AH-M5-1H3: 5/2 моностабильный; 25 мм; m7; m5.

Функция
5/2 моностабильный
Ширина
25 мм
Присоединение 1
M7
Присоединение 2
M5
Тип управления
Электрический
Масса
54 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает VOVG-L12-M52Q-AH-M5-1H3

  1. VOVGСерия

    Распределитель с электроуправлением

  2. L12Тип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 12

  3. M52QФункция распределителя

    5/2-распределитель, моностабильный, 2 позиции

  4. AHСпособ возврата и ручное управление

    Пневматическая пружина; без фиксации

  5. M5Пневматическое присоединение

    M5

  6. 1H3Номинальное напряжение и электрическое подключение

    24 В пост. тока; разъём формы H, штекер вертикально

Характеристики

Технические данные VOVG-L12-M52Q-AH-M5-1H3

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Ширина
25 мм
Стандартный номинальный расход
200 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Класс защиты
IP40
Условный проход
2,1 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Время выключения
18 мс
Время включения
15 мс
Характеристики катушки
24 В пост. тока: 1 Вт
Электрическое подключение
2-пин; Разъем
Пневматическое подключение, канал 1
M7
Пневматическое подключение, канал 2
M5
Пневматическое подключение, канал 3
M5

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM; HNBR; NBR
Материал корпуса
Алюминиевый сплав

Принадлежности

Что подходит к VOVG-L12-M52Q-AH-M5-1H3

По разделу «Принадлежности» каталога Festo — для размера 12. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы1
Крепление2
Прочее1
Датчики и кабели3

Документы

Документация

PDFТаблица данных VOVG-L12-M52Q-AH-M5-1H3PDF · Festo · на русскомPDFКаталог Festo VOVGPDF · на английском · Festo, 2026VOVGВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

VOVG-L12-M52Q-AH-M5-1H3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VOVG-L12-M52Q-AH-M5-1H3?

Распределитель с электроуправлением Festo VOVG-L12-M52Q-AH-M5-1H3, артикул 560702: функция — 5/2 моностабильный; ширина — 25 мм; присоединение 1 — M7; присоединение 2 — M5; тип управления — электрический; масса — 54 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VOVG-L12-M52Q-AH-M5-1H3?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен VOVG-L12-M52Q-AH-M5-1H3?

Материал уплотнений — FPM, HNBR, NBR; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VOVG-L12-M52Q-AH-M5-1H3?

VOVG — распределитель с электроуправлением; L12 — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 12; M52Q — функция распределителя: 5/2-распределитель, моностабильный, 2 позиции; AH — способ возврата и ручное управление: пневматическая пружина, без фиксации; M5 — пневматическое присоединение: M5; 1H3 — номинальное напряжение и электрическое подключение: 24 В пост. тока, разъём формы H, штекер вертикально.

06Какие исполнения есть в серии VOVG, кроме VOVG-L12-M52Q-AH-M5-1H3?

В серии «Распределитель с электроуправлением VOVG» — 16 позиций. У VOVG-L12-M52Q-AH-M5-1H3: присоединение 1 — M7. Другие варианты (присоединение 1: монтажная плита) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VOVG-L12-M52Q-AH-M5-1H3?

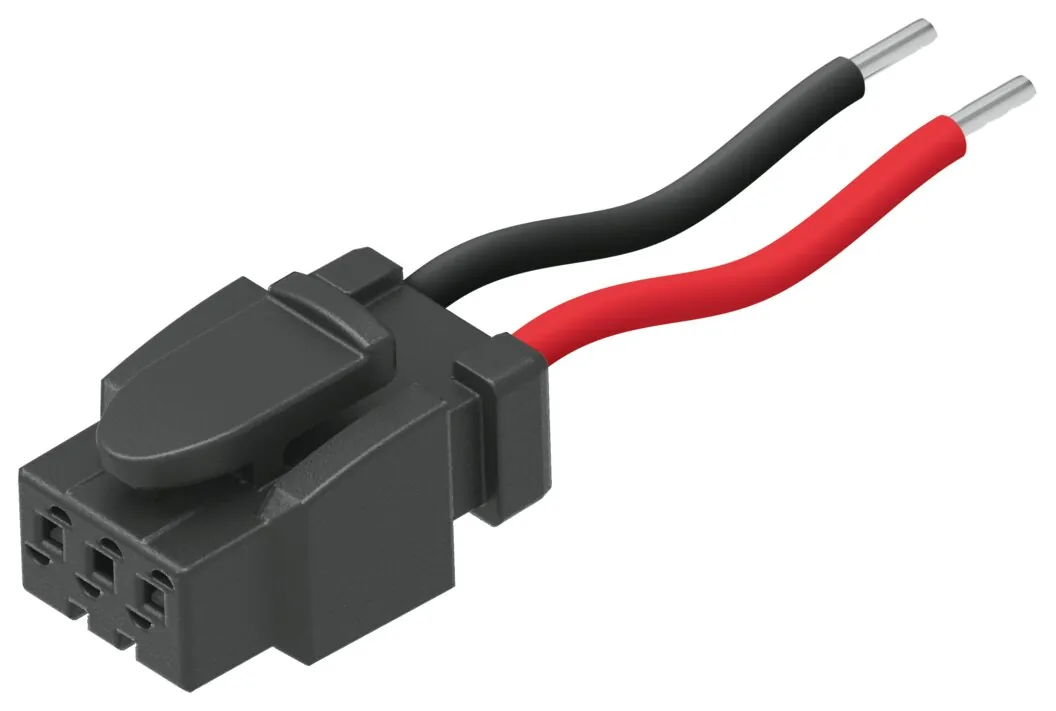

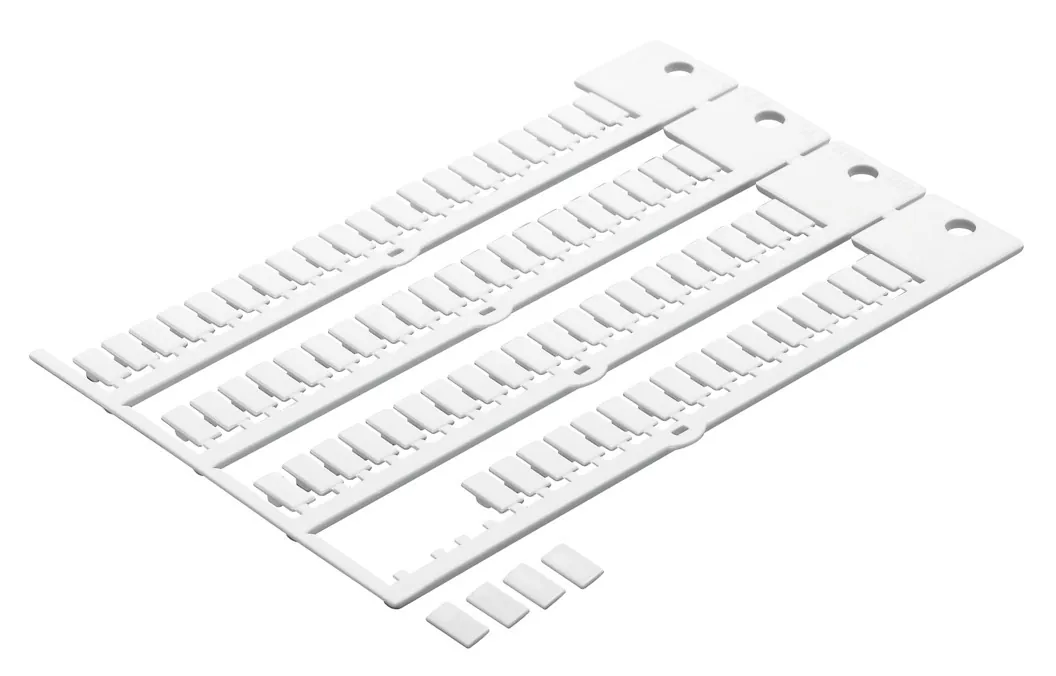

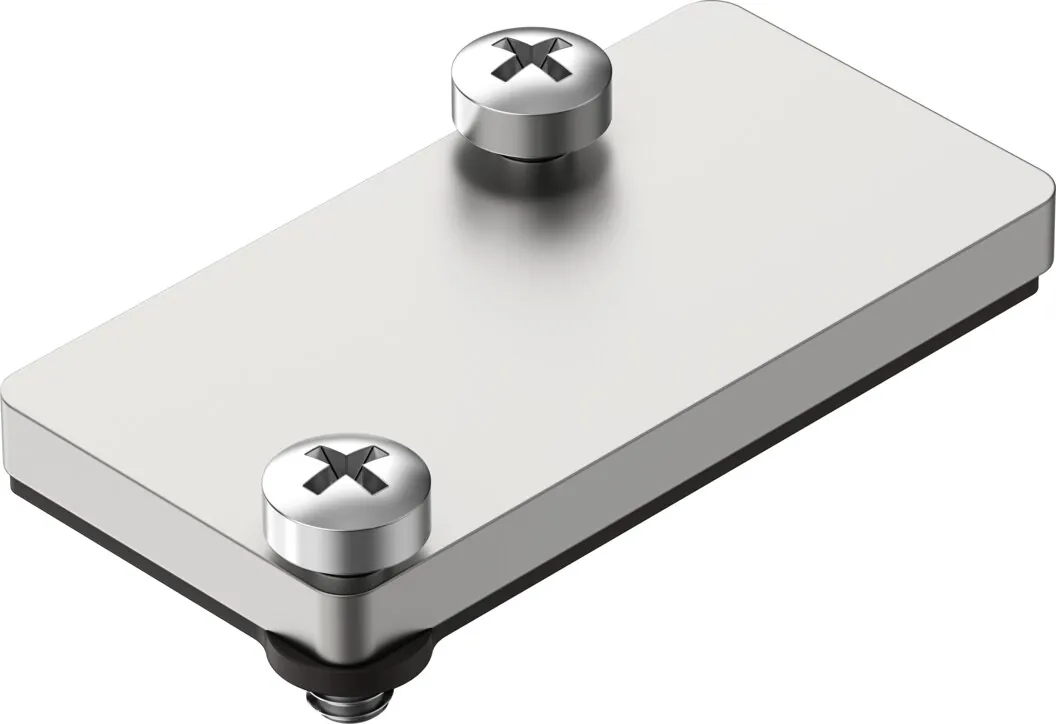

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (1), крепление (2), прочее (1), датчики и кабели (3). Например: QSM-M5-6, VABB-C7-12-W, CPASC1-BG-NRH, MH-BZ-80X, NEBV-H1G2-KN-0.5-N-LE2. Подобраны по каталогу Festo для этого размера.

08Есть ли на VOVG-L12-M52Q-AH-M5-1H3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VOVG; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VOVG-L12-M52Q-AH-M5-1H3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VOVG-L12-M52Q-AH-M5-1H3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VOVG-L12-M52Q-AH-M5-1H3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 560702; ввоз официальный, с грузовой таможенной декларацией.
