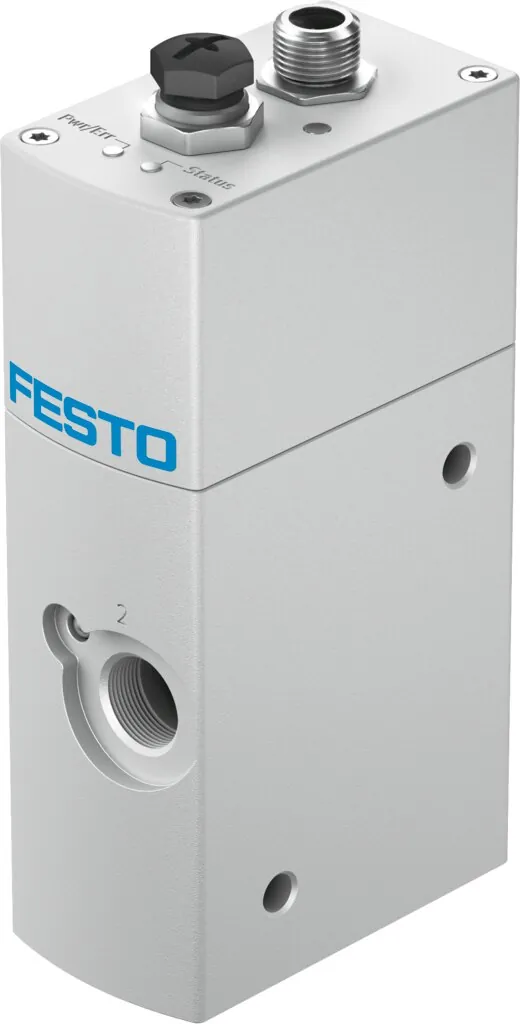

FestoПропорциональный распределитель

VPCF-6-L-8-G38-6-V1-E-EX2

GTIN 4052568286149 Оригинал Festo

Пропорциональный распределитель Festo VPCF-6-L-8-G38-6-V1-E-EX2: 0 — 10 В.

Диапазон сигнала, аналоговый вход
0 — 10 В
Тип пилотного управления
Прямой
Тип управления
Электрический
Тип сброса
Магнитная пружина
Направление потока
Нереверсивный
Масса
856 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон сигнала, аналоговый вход

Обозначение

Что означает VPCF-6-L-8-G38-6-V1-E-EX2

  1. VPCFСерия

    Пропорциональный распределитель

  2. 6Условный проход

    6 мм

  3. LТип монтажа

    Резьбовые присоединения в корпусе

  4. 8Функция распределителя

    3/3-распределитель

  5. G38Пневматическое присоединение

    G3/8

  6. 6Диапазон давления, бар

    0 … 6

  7. V1Вход задания

    0 … 10 В

  8. EТип индикации

    Светодиод

  9. EX2Взрывозащита

    По директиве ATEX, категория II 3GD

Характеристики

Технические данные VPCF-6-L-8-G38-6-V1-E-EX2

Основные

Функция распределителя
Пропорциональный 3-линейный регулятор расхода
Тип конструкции
Золотниковый; Со встроенными датчиками давления
Тип пилотного управления
Прямой
Тип управления
Электрический
Тип сброса
Магнитная пружина
Направление потока
Нереверсивный
Положение при сборке
Любое
Тип уплотнения
Твердый
Условный проход
6 мм
Защита от короткого замыкания
Да
Тип дисплея
LED
Диапазон расхода
0 … 1000 л/мин
Диапазон регулировки расхода
20 … 1000 л/мин
Примечание по диапазону регулировки расхода
Регулировка возможна при 20 л/мин;; ниже этого значения дроссель переключается на канал выхлопа Спецификации точности основаны на диапазоне измерения расхода 50-1000 л/мин
Точность повторения в ± % шкалы
0,5 %FS
Абсолютная точность в ± % шкалы при комнатной температуре
3 %FS
Гистерезис, полный диапазон измеряемой величины
0,8 %FS
Класс защиты
IP65
Примечание по классу защиты
В собранном состоянии
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам взрывозащиты; По британским нормам RoHS
Категория ATEX Газ
II 3G
Категория ATEX Пыль
II 3D
Взрывозащита типа "Газ"
Ex nA IIC T5 X Gc
Взрывозащита типа "Пыль"
Ex tc IIIC T60°C X Dc
Взрывобезопасная температура окружающей среды
0°C <= Ta <= +50°C
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Номинальное рабочее напряжение DC
24 В
Диапазон рабочего напряжения DC
20,4 … 30 В
Остаточная пульсация
5 %
Макс. потребление тока
1,2 А
Потребление тока при отсутствии нагрузки на выходах
150 мА
Выход переключателя
PNP
Переключающий вход
PNP
Нагрузка по току на один выход
100 мА
Защищен от смены полярности
Для рабочего напряжения
Рабочий цикл
100 %
Макс. потребление электроэнергии
36 Вт
Диапазон сигнала, аналоговый выход
0 — 10 В
Диапазон сигнала, аналоговый вход
0 — 10 В
Функция диагностики
Отображение через светодиоды
Электрическое подключение
8-пин; А-кодированный; M12x1; Разъем
Тип крепления
Прямо монтаж через сквозные отверстия; Прямой резьбовой монтаж
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8
Пневматическое подключение, канал 3
G3/8

Условия работы

Рабочее давление
1 … 6 бар
Температура окружающей среды
0 … 50 °C
Температура среды
15 … 35 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Примечание по рабочей среде
Операция смазывания невозможна; Максимальный размер частиц: 5 мкм
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
856 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Анодированный алюминий
Материал уплотнений
FPM; HNBR

Принадлежности

Что подходит к VPCF-6-L-8-G38-6-V1-E-EX2

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Датчики и кабели4

Документы

Документация

PDFТаблица данных VPCF-6-L-8-G38-6-V1-E-EX2PDF · Festo · на русскомPDFКаталог Festo VPCFPDF · на английском · Festo, 2026VPCFВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

VPCF-6-L-8-G38-6-V1-E-EX2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPCF-6-L-8-G38-6-V1-E-EX2?

Пропорциональный распределитель Festo VPCF-6-L-8-G38-6-V1-E-EX2, артикул 8041714: диапазон сигнала, аналоговый вход — 0 — 10 В; тип пилотного управления — прямой; тип управления — электрический; тип сброса — магнитная пружина; направление потока — нереверсивный; масса — 856 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VPCF-6-L-8-G38-6-V1-E-EX2?

По таблице данных Festo: рабочее давление — 1 … 6 бар; температура окружающей среды — 0 … 50 °C; температура среды — 15 … 35 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]; класс защиты — IP65.

03Из каких материалов изготовлен VPCF-6-L-8-G38-6-V1-E-EX2?

Материал корпуса — анодированный алюминий; материал уплотнений — FPM, HNBR. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VPCF-6-L-8-G38-6-V1-E-EX2?

VPCF — пропорциональный распределитель; 6 — условный проход: 6 мм; L — тип монтажа: резьбовые присоединения в корпусе; 8 — функция распределителя: 3/3-распределитель; G38 — пневматическое присоединение: G3/8; 6 — диапазон давления, бар: 0 … 6; V1 — вход задания: 0 … 10 В; E — тип индикации: светодиод; EX2 — взрывозащита: по директиве ATEX, категория II 3GD.

05Какие исполнения есть в серии VPCF, кроме VPCF-6-L-8-G38-6-V1-E-EX2?

В серии «Пропорциональный распределитель VPCF» — 4 позиции. У VPCF-6-L-8-G38-6-V1-E-EX2: диапазон сигнала, аналоговый вход — 0 (10 В). Другие варианты (диапазон сигнала, аналоговый вход: 4 — 20 мА) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VPCF-6-L-8-G38-6-V1-E-EX2?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), датчики и кабели (4). Например: QS-G3/8-12, NEBU-M12W8-K-2-N-LE8. Подобраны по каталогу Festo для этого размера.

07Есть ли на VPCF-6-L-8-G38-6-V1-E-EX2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VPCF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VPCF-6-L-8-G38-6-V1-E-EX2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPCF-6-L-8-G38-6-V1-E-EX2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VPCF-6-L-8-G38-6-V1-E-EX2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8041714; ввоз официальный, с грузовой таможенной декларацией.
