FestoПневмоэлектрический преобразователь

VPE-1/8-2N-SW

GTIN 4052568112059 Оригинал Festo

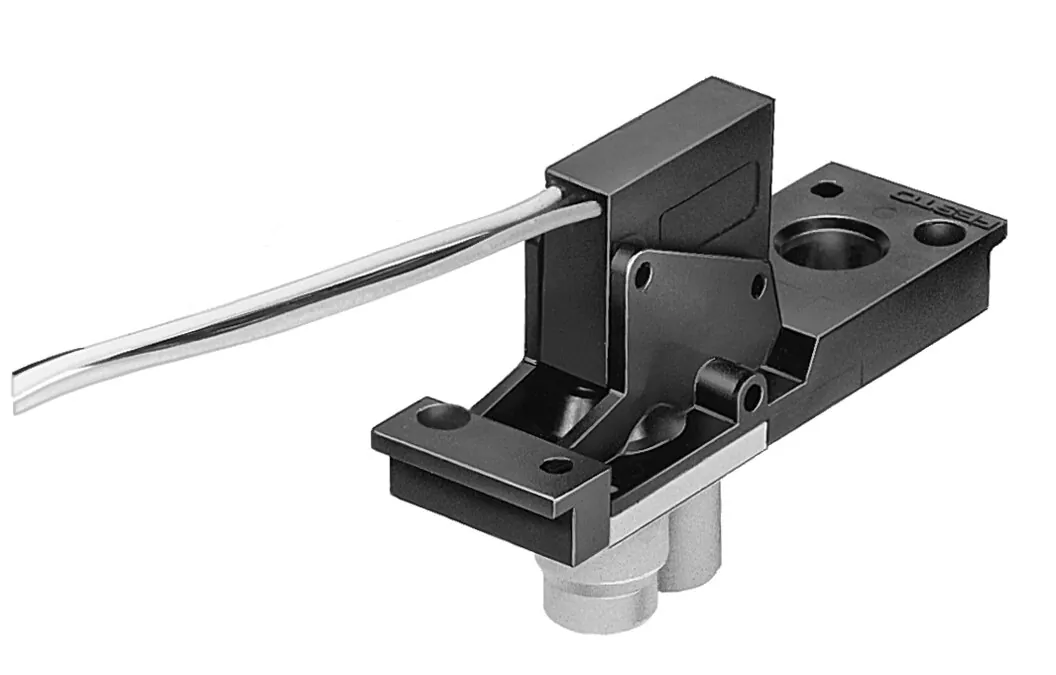

Пневмоэлектрический преобразователь Festo VPE-1/8-2N-SW: на монтажной плате 2n.

Соответствует стандарту
EN 60947-5-1
Измеряемая величина
Избыточное давление
Диапазон перегрузки
1 бар
Выход переключателя
Контактного типа
Функция переключающего элемента
Переключатель
Масса
84 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Характеристики

Технические данные VPE-1/8-2N-SW

Основные

Соответствует стандарту
EN 60947-5-1
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования
Измеряемая величина
Избыточное давление
Метод измерения
Пневмоэлектрический датчик давления
Диапазон перегрузки
1 бар
Выход переключателя
Контактного типа
Функция переключения
Предельная величина с постоянным гистерезисом
Функция переключающего элемента
Переключатель
Пороговое значение включения
−0,25 бар
Пороговое значение выключения
<= 0,1 бар
Макс. частота переключения
1 Гц
Минимальный ток нагрузки
100 мА
Диапазон рабочего напряжения АС
12 … 250 В
Диапазон рабочего напряжения DC
12 … 250 В
Категория использования для индуктивной нагрузки
AC-14; DC-13
Категория использования для омической нагрузки
AC-12; DC-12
Электрическое подключение
3 соединительных провода
Электрическое подключение 1, технология подключения
Открытый конец
Длина кабеля
0,5 м
Тип крепления
На монтажной раме 2n; со сквозным отверстием
Положение при сборке
Любое
Пневматическое присоединение
G1/8
Опции настройки
Постоянно установленный
Класс защиты
IP67
Напряжение изоляции
2 кВ
Степень загрязнения
3

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Материалы

Материал оплетки кабеля
PVC
Материал корпуса
PA с армированием; POM; Сталь; VMQ (силикон)
Материал переключающего контакта
Серебряный
Материал электрического подключения
Гальванизирован
Материал мембраны
CR

Принадлежности

Что подходит к VPE-1/8-2N-SW

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VPE-1/8-2N-SWPDF · Festo · на русскомVPEВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

VPE-1/8-2N-SW: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPE-1/8-2N-SW?

Пневмоэлектрический преобразователь Festo VPE-1/8-2N-SW, артикул 12595: соответствует стандарту — EN 60947-5-1; измеряемая величина — избыточное давление; диапазон перегрузки — 1 бар; выход переключателя — контактного типа; функция переключающего элемента — переключатель; масса — 84 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VPE-1/8-2N-SW?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP67.

03Из каких материалов изготовлен VPE-1/8-2N-SW?

Материал оплетки кабеля — PVC; материал корпуса — PA с армированием, POM, сталь, VMQ (силикон); материал переключающего контакта — серебряный; материал электрического подключения — гальванизирован. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VPE, кроме VPE-1/8-2N-SW?

В серии «Пневмоэлектрический преобразователь VPE» — 2 позиции. У VPE-1/8-2N-SW: тип крепления — на монтажной раме 2n, со сквозным отверстием. Другие варианты (тип крепления: на монтажной раме 1n) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к VPE-1/8-2N-SW?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

06Есть ли на VPE-1/8-2N-SW документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VPE-1/8-2N-SW и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPE-1/8-2N-SW в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VPE-1/8-2N-SW — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 12595; ввоз официальный, с грузовой таможенной декларацией.
