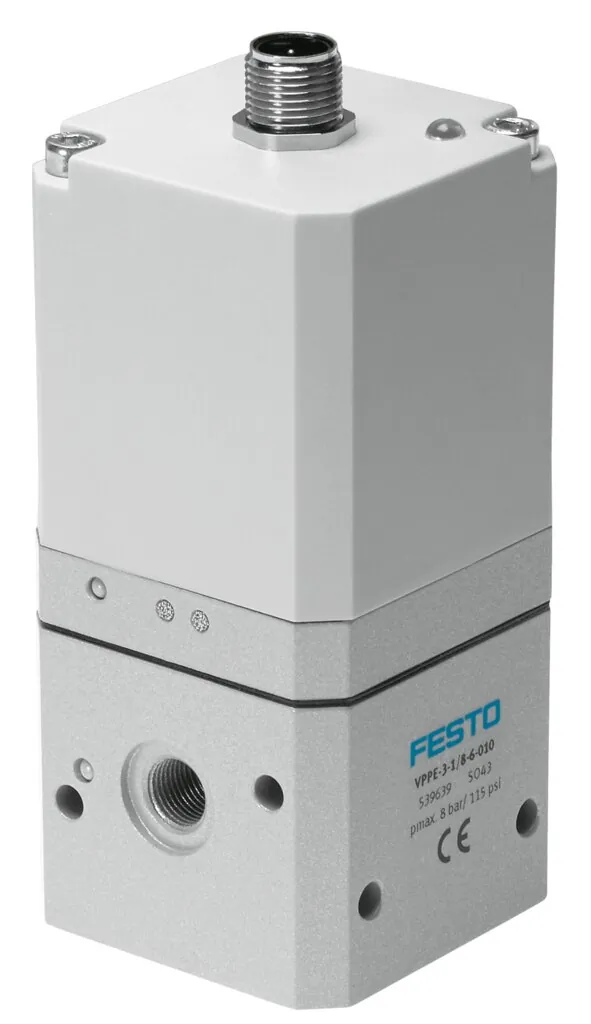

FestoПропорциональный регулятор давления

VPPE-3-1/8-6-010

GTIN 4052568177836 Оригинал Festo

Пропорциональный регулятор давления Festo VPPE-3-1/8-6-010: регулировка давления электрическим сигналом, подходит для блочного монтажа.

Диапазон давления управления
0,15 … 6 бар
Тип конструкции
Пилотный поршневой регулятор
Номинальный диаметр, подача давления
5 мм
Номинальный диаметр, выхлоп
2,5 мм
Тип управления
Электрический
Масса
445 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VPPE-3-1/8-6-010

  1. VPPEСерия

    Пропорциональный регулятор давления

  2. 3Функция распределителя

    3-линейный клапан

  3. 1/8Пневматическое присоединение

    Внутренняя резьба G1/8

  4. 6Диапазон регулирования давления

    0,06 … 6 бар

  5. 010Вход задания

    0 … 10 В

Характеристики

Технические данные VPPE-3-1/8-6-010

Основные

Номинальный диаметр, подача давления
5 мм
Номинальный диаметр, выхлоп
2,5 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое; Предпочтительно вертикально
Тип конструкции
Пилотный поршневой регулятор
Защита от короткого замыкания
Для всех электрических соединений
Инструкции по безопасности
Обеспечение безопасности VPPE: при повреждении питающего кабеля давление на выходе сохраняется без регулирования.
Защищен от смены полярности
Для всех электрических соединений
Функция распределителя
3-ходовой пропорциональный регулятор давления, Н.З.
Диапазон регулировки давления в Мпа
0,015 … 0,6 МПа
Диапазон давления управления
0,15 … 6 бар
Входное давление 1
6 … 8 бар
Макс. гистерезис давления
0,15 бар
Стандартный номинальный расход
850 л/мин
Время выключения
1300 мс
Время включения
550 мс
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Макс. потребление тока
150 мА
Макс. потребление электроэнергии
3,6 Вт
Остаточная пульсация
10 %
Значения УСТАВКА/РЕАЛЬНО
Напряжение 0 — 10 В
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Класс защиты
IP65
Линейность
1 %FS
Гистерезис
2,5 %FS
Повторяемость
0,5 %FS
Общая точность
2,25 %FS
Температурный коэффициент
0,04 %/K
Электрическое подключение
4-пин; M12x1; Разъем; Круглого дизайна
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8

Условия работы

Рабочее давление
<= 8 бар
Давление питания 1 Мпа
0,6 … 0,8 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
10 … 50 °C
Температура окружающей среды
10 … 50 °C

Масса

Вес продукта
445 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав
Материал мембраны
NBR

Принадлежности

Что подходит к VPPE-3-1/8-6-010

По разделу «Принадлежности» каталога Festo — для размера 3. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Электрические модули1
Плиты и коллекторы5

Документы

Документация

PDFТаблица данных VPPE-3-1/8-6-010PDF · Festo · на русскомPDFКаталог Festo VPPEPDF · на английском · Festo, 2026VPPEВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

VPPE-3-1/8-6-010: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPPE-3-1/8-6-010?

Пропорциональный регулятор давления Festo VPPE-3-1/8-6-010, артикул 539639: диапазон давления управления — 0,15 … 6 бар; тип конструкции — пилотный поршневой регулятор; номинальный диаметр, подача давления — 5 мм; номинальный диаметр, выхлоп — 2,5 мм; тип управления — электрический; масса — 445 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03При каком давлении и температуре работает VPPE-3-1/8-6-010?

По таблице данных Festo: рабочее давление — <= 8 бар; температура окружающей среды — 10 … 50 °C; температура среды — 10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен VPPE-3-1/8-6-010?

Материал корпуса — алюминиевый сплав; материал мембраны — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VPPE-3-1/8-6-010?

VPPE — пропорциональный регулятор давления; 3 — функция распределителя: 3-линейный клапан; 1/8 — пневматическое присоединение: внутренняя резьба G1/8; 6 — диапазон регулирования давления: 0,06 … 6 бар; 010 — вход задания: 0 … 10 В.

06Какие исполнения есть в серии VPPE, кроме VPPE-3-1/8-6-010?

В серии «Пропорциональный регулятор давления VPPE» — 13 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VPPE-3-1/8-6-010?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), электрические модули (1), плиты и коллекторы (5). Например: QS-G1/8-8, VABF-P5-P1A3-G14, VABE-P5-C. Подобраны по каталогу Festo для этого размера.

08Есть ли на VPPE-3-1/8-6-010 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VPPE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VPPE-3-1/8-6-010 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPPE-3-1/8-6-010 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VPPE-3-1/8-6-010 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 539639; ввоз официальный, с грузовой таможенной декларацией.
