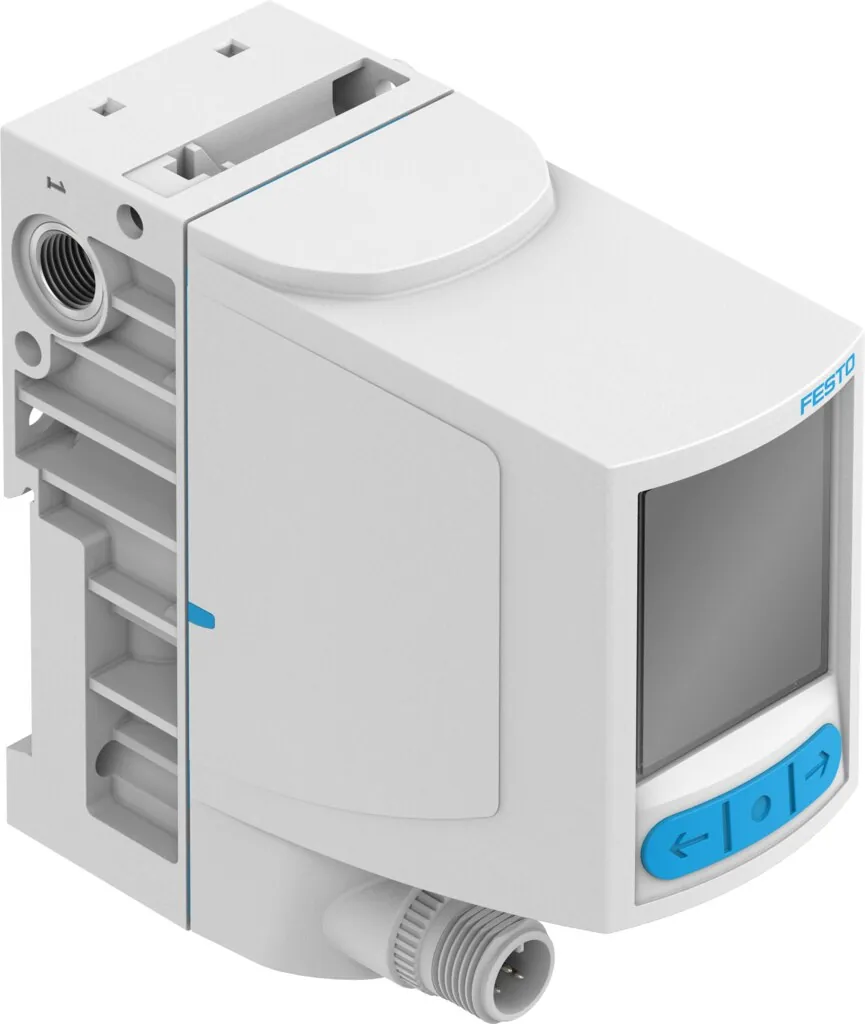

FestoПропорциональный регулятор давления

VPPI-5L-3-G18-0L10H-A4-S1D

GTIN 4052568459673 Оригинал Festo

Пропорциональный регулятор давления Festo VPPI-5L-3-G18-0L10H-A4-S1D: 0 … 10 бар; 0,3 кОм; 4 — 20 мА; цвет TFT.

Диапазон давления управления
0 … 10 бар
Входное сопротивление
0,3 кОм
Диапазон сигнала, аналоговый выход
4 — 20 мА
Тип дисплея
Цвет TFT
Номинальный диаметр, подача давления
5 мм
Масса
370 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон давления управления

Обозначение

Что означает VPPI-5L-3-G18-0L10H-A4-S1D

  1. VPPIСерия

    Пропорциональный регулятор давления

  2. 5LУсловный проход и тип монтажа

    5 мм; резьбовые присоединения в корпусе

  3. 3Функция распределителя

    3/3-распределитель, нормально закрытый

  4. G18Пневматическое присоединение

    G1/8

  5. 0L10HНижняя граница диапазона регулирования и верхняя граница диапазона регулирования

    0 бар; 10 бар

  6. A4Вход задания

    4 … 20 мА

  7. S1DОбщая точность и панель управления

    1 %; дисплей

Характеристики

Технические данные VPPI-5L-3-G18-0L10H-A4-S1D

Основные

Номинальный диаметр, подача давления
5 мм
Номинальный диаметр, выхлоп
5 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Суммарная утечка
5 l/h
Направление потока
Нереверсивный
Положение при сборке
Любое
Тип конструкции
Тарельчатый клапан с пружинным возвратом
Защита от короткого замыкания
Для всех электрических соединений
Макс. длина линии
30 м
Вход задания
4 — 20 мА
Входное сопротивление
0,3 кОм
Инструкции по безопасности
Безопасное положение VPPI, нормально закрыт
Защищен от смены полярности
Для всех электрических соединений
Тип сброса
Механическая пружина
Размеры W x L x H
42,2 мм x 95,3 мм x 94,3 мм
Тип пилотного управления
Прямой
Функция распределителя
3-ходовой пропорциональный регулятор давления
Тип дисплея
Цвет TFT
Размер дисплея
1.77"
Разрешение дисплея
128x160 Pixel
Диапазон регулировки давления в Мпа
0 … 1 МПа
Диапазон давления управления
0 … 10 бар
Входное давление 1
0 … 13 бар
Стандартный номинальный расход
1400 л/мин
Стандартный номинальный расход 2-3
750 л/мин
Диапазон рабочего напряжения DC
21,6 … 27,6 В
Номинальный ток
0,15 А
Макс. потребление тока
525 мА
Макс. потребление электроэнергии
14,5 Вт
Номинальное рабочее напряжение DC
24 В
Диапазон сигнала, аналоговый выход
4 — 20 мА
Макс. сопротивление нагрузки, выход по току
500 Ом
Точность, аналоговый выход, полный диапазон измеряемой величины
1 %FS
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Класс защиты
IP65
Климатическая категория
3K3 to EN 60721
Номинальная высота применения
< 3000 м NHN
Инструкции по эксплуатации
Изделие предназначено только для промышленного применения. В жилой зоне могут потребоваться меры по подавлению помех.
Уровень шума
62,5 дБ(А)
Уровень звуковой мощности на расстоянии 1 м
51,9 дБ(А)
Линейность
0,9 %FS
Гистерезис
0,4 %FS
Повторяемость
0,4 %FS
Общая точность
1,1 %FS
Температурный коэффициент
0,02 %/K
Электрическое подключение 1, функция
Выход фактического значения; Вход задания; Питание
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
5
Электрическое подключение 1, момент затяжки
1,5 Н·м
Тип крепления
Со сквозным отверстием под винт M4; с верхней рейкой
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8
Макс. момент затяжки штуцера
8,5 Н·м

Условия работы

Рабочее давление
10 … 12 бар
Давление питания 1 Мпа
0 … 1,3 МПа
Давление разрушения
40 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Температура хранения
−20 … 70 °C

Масса

Вес продукта
370 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием
Материал уплотнений
HNBR; PTFE

Принадлежности

Что подходит к VPPI-5L-3-G18-0L10H-A4-S1D

По разделу «Принадлежности» каталога Festo — для размера 3. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление2
Прочее1

Документы

Документация

PDFТаблица данных VPPI-5L-3-G18-0L10H-A4-S1DPDF · Festo · на русскомPDFКаталог Festo VPPIPDF · на английском · Festo, 2026VPPIВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

VPPI-5L-3-G18-0L10H-A4-S1D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPPI-5L-3-G18-0L10H-A4-S1D?

Пропорциональный регулятор давления Festo VPPI-5L-3-G18-0L10H-A4-S1D, артикул 8104670: диапазон давления управления — 0 … 10 бар; входное сопротивление — 0,3 кОм; диапазон сигнала, аналоговый выход — 4 — 20 мА; тип дисплея — цвет TFT; номинальный диаметр, подача давления — 5 мм; масса — 370 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03При каком давлении и температуре работает VPPI-5L-3-G18-0L10H-A4-S1D?

По таблице данных Festo: рабочее давление — 10 … 12 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен VPPI-5L-3-G18-0L10H-A4-S1D?

Материал корпуса — PA с армированием; материал уплотнений — HNBR, PTFE. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VPPI-5L-3-G18-0L10H-A4-S1D?

VPPI — пропорциональный регулятор давления; 5L — условный проход и тип монтажа: 5 мм, резьбовые присоединения в корпусе; 3 — функция распределителя: 3/3-распределитель, нормально закрытый; G18 — пневматическое присоединение: G1/8; 0L10H — нижняя граница диапазона регулирования и верхняя граница диапазона регулирования: 0 бар, 10 бар; A4 — вход задания: 4 … 20 мА; S1D — общая точность и панель управления: 1 %, дисплей.

06Какие исполнения есть в серии VPPI, кроме VPPI-5L-3-G18-0L10H-A4-S1D?

В серии «Пропорциональный регулятор давления VPPI» — 8 позиций. У VPPI-5L-3-G18-0L10H-A4-S1D: диапазон давления управления — 0 … 10 бар. Другие варианты (диапазон давления управления: 0 … 6 бар) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VPPI-5L-3-G18-0L10H-A4-S1D?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (2), прочее (1). Например: QS-G1/8-8, NRH-35-2000, IBS-6X10. Подобраны по каталогу Festo для этого размера.

08Есть ли на VPPI-5L-3-G18-0L10H-A4-S1D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VPPI; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VPPI-5L-3-G18-0L10H-A4-S1D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPPI-5L-3-G18-0L10H-A4-S1D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VPPI-5L-3-G18-0L10H-A4-S1D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8104670; ввоз официальный, с грузовой таможенной декларацией.
