FestoПропорциональный регулятор давления

VPPL-3Q-3-Z-0L20H-V1-A-S1-4

GTIN 4052568263720 Оригинал Festo

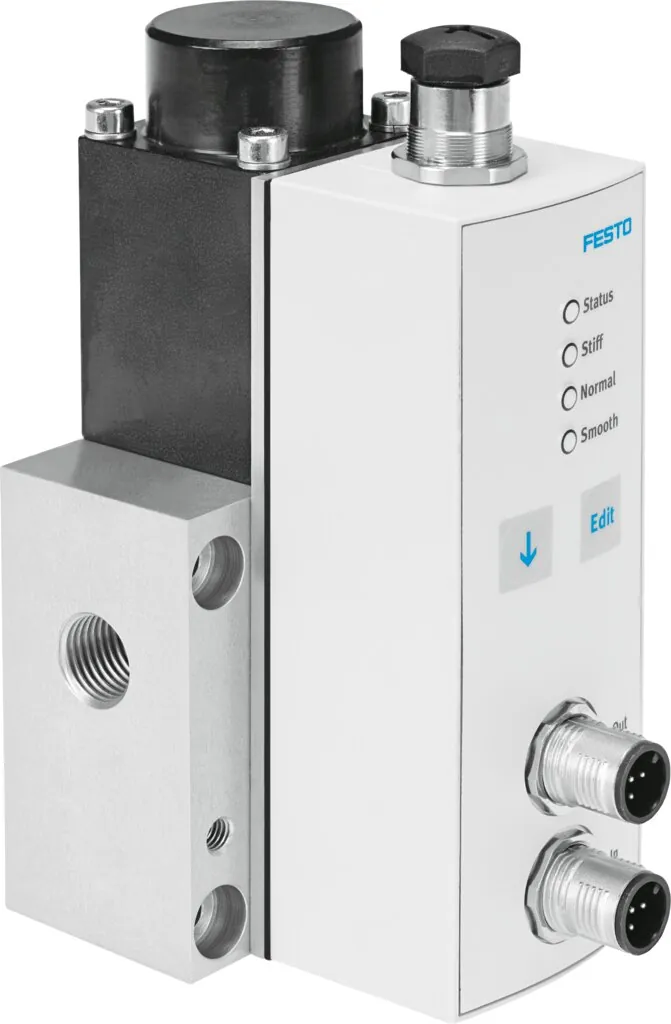

Пропорциональный регулятор давления Festo VPPL-3Q-3-Z-0L20H-V1-A-S1-4: фланец; G1/4; 0,2 … 20 бар; фланец; 0,02 … 2 МПа.

Присоединение 1
Фланец; G1/4
Диапазон давления управления
0,2 … 20 бар
Присоединение 2
Фланец
Диапазон регулировки давления в Мпа
0,02 … 2 МПа
Номинальный диаметр, подача давления
3 мм
Масса
1,10 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает VPPL-3Q-3-Z-0L20H-V1-A-S1-4

  1. VPPLСерия

    Пропорциональный регулятор давления

  2. 3QУсловный проход и тип монтажа

    3 мм; монтаж на плиту

  3. 3Функция распределителя

    3/3-распределитель, нормально закрытый

  4. ZВоздух управления

    Внешний

  5. 0L20HНижняя граница диапазона регулирования и верхняя граница диапазона регулирования

    0 бар; 20 бар

  6. V1Вход задания

    0 … 10 В

  7. AЭлектрический выход 1

    4 … 20 мА

  8. S1Общая точность

    1 %

  9. 4Вариант

    Вариант 4

Характеристики

Технические данные VPPL-3Q-3-Z-0L20H-V1-A-S1-4

Основные

Номинальный диаметр, подача давления
3 мм
Номинальный диаметр, выхлоп
3 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое; Предпочтительно вертикальный
Тип конструкции
Поршневой регулятор прямого действия
Защита от короткого замыкания
Нет
Макс. длина линии
30 м
Инструкции по безопасности
Безопасная установка VPPL
Защищен от смены полярности
Для всех электрических соединений
Тип сброса
Механическая пружина
Тип пилотного управления
Прямой
Функция распределителя
3-ходовой пропорциональный регулятор давления, Н.З.
Тип дисплея
Светодиодная индикация
Диапазон регулировки давления в Мпа
0,02 … 2 МПа
Диапазон давления управления
0,2 … 20 бар
Входное давление 1
0 … 50 бар
Макс. гистерезис давления
0,1 бар
Значение b
0,25
Значение С
0,8 л/(с·бар)
Стандартный номинальный расход
245 л/мин
Стандартный номинальный расход 2-3
282 л/мин
Время выключения
654 мс
Время включения
428 мс
Диапазон рабочего напряжения DC
21,6 … 27,6 В
Рабочий цикл
100 %
Макс. потребление электроэнергии
26,7 Вт
Остаточная пульсация
10 %
Диапазон сигнала, аналоговый выход
4 — 20 мА
Диапазон сигнала, аналоговый вход
0 — 10 В
Значения УСТАВКА/РЕАЛЬНО
Напряжение 0 — 10 В
Авторизация
C UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Класс защиты
IP65
Ошибка линейности в ± % шкалы
0,5 %FS
Общая точность
0,5 %FS
Температурный коэффициент
0,04 %/K
Точность повторения в ± % шкалы
0,5 %FS
Электрическое присоединение диагностики интерфейса
Розетка, M12, 5-пиновая, A-закодирован
Электрическое подключение, вход
Разъём, M12, 5-пиновый, A-закодирован
Электрическое соединение ВЫХОД
Разъём, M12, 5-пиновый, A-закодирован
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
Фланец; G1/4
Пневматическое подключение, канал 2
Фланец
Пневматическое подключение, канал 3
Фланец

Условия работы

Рабочее давление
<= 20 бар
Давление питания 1 Мпа
0 … 5 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
5 … 50 °C
Температура окружающей среды
5 … 50 °C
Температура хранения
−10 … 60 °C

Масса

Вес продукта
1100 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Анодированный алюминий

Документы

Документация

PDFТаблица данных VPPL-3Q-3-Z-0L20H-V1-A-S1-4PDF · Festo · на русскомPDFКаталог Festo VPPLPDF · на английском · Festo, 2026VPPLВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

VPPL-3Q-3-Z-0L20H-V1-A-S1-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPPL-3Q-3-Z-0L20H-V1-A-S1-4?

Пропорциональный регулятор давления Festo VPPL-3Q-3-Z-0L20H-V1-A-S1-4, артикул 1635975: присоединение 1 — фланец, G1/4; диапазон давления управления — 0,2 … 20 бар; присоединение 2 — фланец; диапазон регулировки давления в Мпа — 0,02 … 2 МПа; номинальный диаметр, подача давления — 3 мм; масса — 1,10 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03При каком давлении и температуре работает VPPL-3Q-3-Z-0L20H-V1-A-S1-4?

По таблице данных Festo: рабочее давление — <= 20 бар; температура окружающей среды — 5 … 50 °C; температура среды — 5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен VPPL-3Q-3-Z-0L20H-V1-A-S1-4?

Материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VPPL-3Q-3-Z-0L20H-V1-A-S1-4?

VPPL — пропорциональный регулятор давления; 3Q — условный проход и тип монтажа: 3 мм, монтаж на плиту; 3 — функция распределителя: 3/3-распределитель, нормально закрытый; Z — воздух управления: внешний; 0L20H — нижняя граница диапазона регулирования и верхняя граница диапазона регулирования: 0 бар, 20 бар; V1 — вход задания: 0 … 10 В; A — электрический выход 1: 4 … 20 мА; S1 — общая точность: 1 %; 4 — вариант: вариант 4.

06Какие исполнения есть в серии VPPL, кроме VPPL-3Q-3-Z-0L20H-V1-A-S1-4?

В серии «Пропорциональный регулятор давления VPPL» — 13 позиций. У VPPL-3Q-3-Z-0L20H-V1-A-S1-4: присоединение 1 — фланец, G1/4. Другие варианты (присоединение 1: фланец) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VPPL-3Q-3-Z-0L20H-V1-A-S1-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VPPL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VPPL-3Q-3-Z-0L20H-V1-A-S1-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPPL-3Q-3-Z-0L20H-V1-A-S1-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VPPL-3Q-3-Z-0L20H-V1-A-S1-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1635975; ввоз официальный, с грузовой таможенной декларацией.
