FestoПропорциональный регулятор давления

VPPM-8TA-L-1-F-0L10H-C1

GTIN 4052568218652 Оригинал Festo

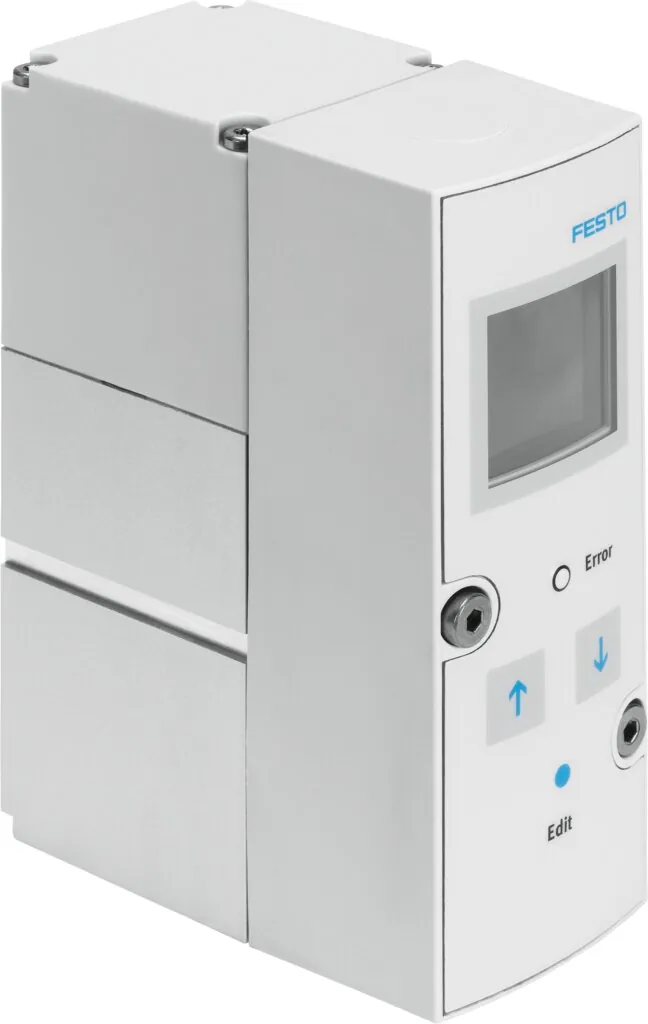

Пропорциональный регулятор давления Festo VPPM-8TA-L-1-F-0L10H-C1: монтажная плита; 0,1 … 10 бар; через коллектор.

Присоединение 1
Монтажная плита
Диапазон давления управления
0,1 … 10 бар
Электрическое подключение
Через коллектор
Номинальный диаметр, подача давления
8 мм
Номинальный диаметр, выхлоп
7 мм
Масса
560 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон давления управления

Характеристики

Технические данные VPPM-8TA-L-1-F-0L10H-C1

Основные

Номинальный диаметр, подача давления
8 мм
Номинальный диаметр, выхлоп
7 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип конструкции
Мембранный регулятор с пилотным управлением
Защита от короткого замыкания
Для всех электрических соединений
Инструкции по безопасности
Обеспечение безопасности VPPM: при повреждении питающего кабеля давление на выходе сохраняется без регулирования.
Защищен от смены полярности
Для всех электрических соединений
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3-ходовой пропорциональный регулятор давления
Тип дисплея
ЖК экран с задней подсветкой
Диапазон регулировки давления в Мпа
0,01 … 1 МПа
Диапазон давления управления
0,1 … 10 бар
Входное давление 1
0 … 11 бар
Макс. гистерезис давления
0,05 бар
Стандартный номинальный расход
1650 л/мин
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Макс. потребление тока
300 мА
Рабочий цикл
100 %
Макс. потребление электроэнергии
7 Вт
Остаточная пульсация
10 %
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Класс защиты
IP65
Линейность
1 %FS
Гистерезис
0,5 %FS
Повторяемость
0,5 %FS
Общая точность
1,25 %FS
Температурный коэффициент
0,04 %/K
FS точность повторения
0,5 %
Электрическое подключение
Через коллектор
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 2
Монтажная плита
Пневматическое подключение, канал 3
Монтажная плита

Условия работы

Давление питания 1 Мпа
0 … 1,1 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
10 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
560 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав; Анодированный

Документы

Документация

PDFТаблица данных VPPM-8TA-L-1-F-0L10H-C1PDF · Festo · на русскомVPPMВсе исполнения серии92 позиции, подбор по параметрам

FAQ

Частые вопросы

VPPM-8TA-L-1-F-0L10H-C1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPPM-8TA-L-1-F-0L10H-C1?

Пропорциональный регулятор давления Festo VPPM-8TA-L-1-F-0L10H-C1, артикул 572412: присоединение 1 — монтажная плита; диапазон давления управления — 0,1 … 10 бар; электрическое подключение — через коллектор; номинальный диаметр, подача давления — 8 мм; номинальный диаметр, выхлоп — 7 мм; масса — 560 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03В каких условиях можно использовать VPPM-8TA-L-1-F-0L10H-C1?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; температура среды — 10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен VPPM-8TA-L-1-F-0L10H-C1?

Материал корпуса — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VPPM, кроме VPPM-8TA-L-1-F-0L10H-C1?

В серии «Пропорциональный регулятор давления VPPM» — 92 позиции. У VPPM-8TA-L-1-F-0L10H-C1: диапазон давления управления — 0,1 … 10 бар. Другие варианты (диапазон давления управления: 0,02 … 2 бар; 0,06 … 6 бар) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VPPM-8TA-L-1-F-0L10H-C1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VPPM-8TA-L-1-F-0L10H-C1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPPM-8TA-L-1-F-0L10H-C1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VPPM-8TA-L-1-F-0L10H-C1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 572412; ввоз официальный, с грузовой таможенной декларацией.
