FestoПропорциональный клапан

VPWP-10-L-5-Q-10-E-G-EX1

GTIN 4052568239350 Оригинал Festo

Пропорциональный клапан Festo VPWP-10-L-5-Q-10-E-G-EX1.

Условный проход
10 мм
Тип управления
Электрический
Тип уплотнения
Твердый
Тип сброса
Магнитная пружина
Инструкции по безопасности
Позиция безопасности VPWP
Масса
1,01 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VPWP-10-L-5-Q-10-E-G-EX1

Основные

Условный проход
10 мм
Тип управления
Электрический
Тип уплотнения
Твердый
Положение при сборке
Любое; Предпочтительно горизонтально (сегменты дисплея вверх)
Тип конструкции
Золотниковый; Со встроенными датчиками давления
Тип сброса
Магнитная пружина
Инструкции по безопасности
Позиция безопасности VPWP
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Функция распределителя
5/3 Н.З., пропорциональный клапан прямого управления
Отображение состояния
Желтый светодиод = PL (силовая нагрузка); Зеленый светодиод = питание; Красный светодиод = ошибка
Рабочее давления, позиционирование / soft stop
4 … 8 бар
Номинальное рабочее давление
6 бар
Стандартный номинальный расход
2000 л/мин
Номинальное рабочее напряжение DC
24 В
Диапазон рабочего напряжения DC
18 … 30 В
Диапазон напряжений нагрузки DC
18 … 30 В
Макс. нагрузка по току на выходе по напряжению
500 мА
Макс. нагрузка по току на дискретном выходе
500 мА
Макс. потребление тока клапаном привода
1,2 А
Макс. потребление тока, система управления
0,15 А
Номинальное напряжение DC
24 В
Напряжение питания цифрового выхода
24 В напряжение нагрузки
Напряжение питания выхода по напряжени.
24 В напряжение нагрузки
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам взрывозащиты; По британским нормам RoHS
Категория ATEX Газ
II 3G
Взрывозащита типа "Газ"
Ex nA IIC T5 X Gc
Взрывобезопасная температура окружающей среды
0°C <= Ta <= +50°C
Класс защиты
IP65; в собранном состоянии
Разрешающая способность по давлению
0,01 бар
Ошибка линейности, полный диапазон измеряемой величины
< 1,5 %
FS точность повторения
< 1 %
Исполнение выходов 24V
Позитивная логика (PNP); Нет электрической изоляции; Защита от короткого замыкания; Обратная полярность напряжения не приводит к выходу из строя
Исполение цифровых выходов
По IEC 61131-2; Позитивная логика (PNP); Нет электрической изоляции; Защита от короткого замыкания; Обратная полярность напряжения не приводит к выходу из строя
Интерфейс управления
Цифровой; CAN bus с Festo протоколом; Встроенное нагрузочное сопротивление
Электрическое присоединение, входной интерфейс fieldbus
Разъем; M9; 5-пин
Электрическое присоединение, выходной интерфейс fieldbus
Розетка разъема; M9; 5-пин
Электрическое присоединение Fieldbus системы
Розетка разъема; M8; 4-пин
Тип крепления
Со сквозным отверстием; с принадлежностями
Цвет соединений
Присоединение 2: Голубой; Присоединение 4: Черный
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8
Пневматическое подключение, канал 3
G3/8
Пневматическое присоединение, канал 4
G3/8
Пневматическое присоединение, канал 5
G3/8

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
1010 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
PA с армированием
Материал корпуса
Алюминиевый сплав; Анодированный

Принадлежности

Что подходит к VPWP-10-L-5-Q-10-E-G-EX1

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы2

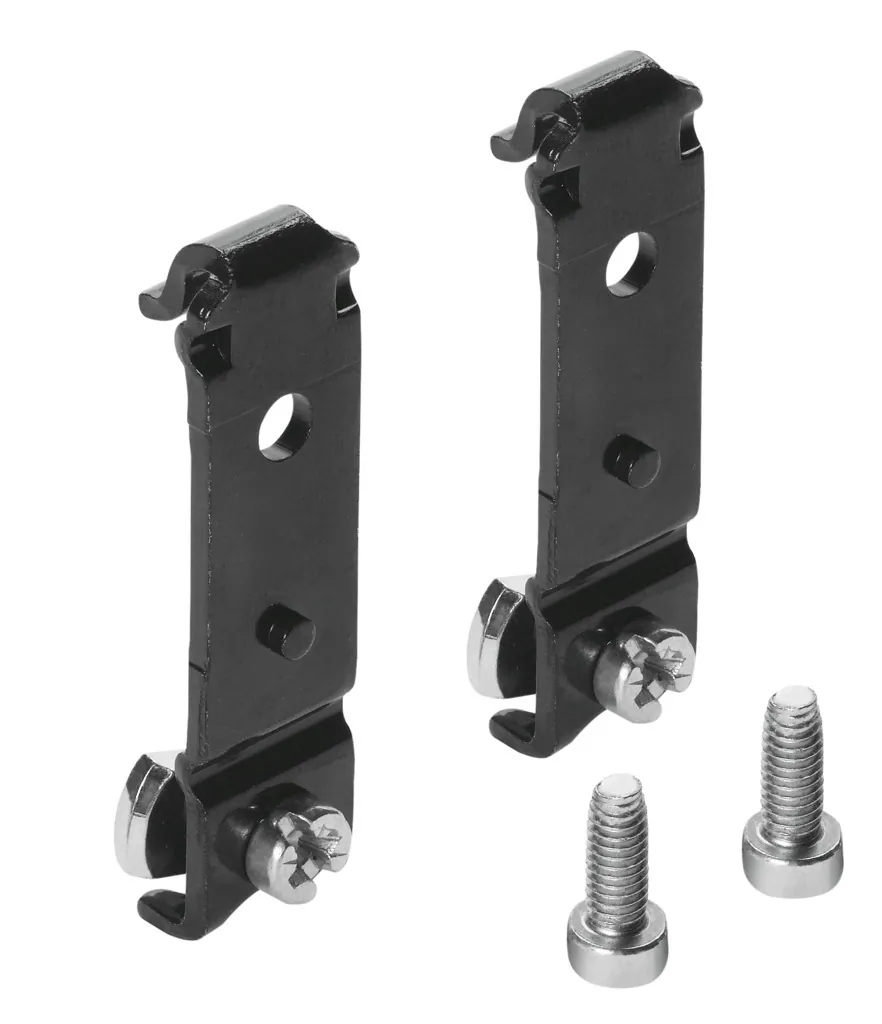

Крепление2
Датчики и кабели10

Документы

Документация

PDFТаблица данных VPWP-10-L-5-Q-10-E-G-EX1PDF · Festo · на русскомPDFКаталог Festo VPWPPDF · на английском · Festo, 2026

FAQ

Частые вопросы

VPWP-10-L-5-Q-10-E-G-EX1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPWP-10-L-5-Q-10-E-G-EX1?

Пропорциональный клапан Festo VPWP-10-L-5-Q-10-E-G-EX1, артикул 1552544: условный проход — 10 мм; тип управления — электрический; тип уплотнения — твердый; тип сброса — магнитная пружина; инструкции по безопасности — позиция безопасности VPWP; масса — 1,01 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VPWP-10-L-5-Q-10-E-G-EX1?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]; класс защиты — IP65, в собранном состоянии.

03Из каких материалов изготовлен VPWP-10-L-5-Q-10-E-G-EX1?

Материал крышки — PA с армированием; материал корпуса — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

04Какие принадлежности подходят к VPWP-10-L-5-Q-10-E-G-EX1?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (2), крепление (2), датчики и кабели (10). Например: QS-G3/8-12, VMPA-AP, CPASC1-BG-NRH, KVI-CP-3-GS-GD-2. Подобраны по каталогу Festo для этого размера.

05Есть ли на VPWP-10-L-5-Q-10-E-G-EX1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VPWP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VPWP-10-L-5-Q-10-E-G-EX1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPWP-10-L-5-Q-10-E-G-EX1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VPWP-10-L-5-Q-10-E-G-EX1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1552544; ввоз официальный, с грузовой таможенной декларацией.
