FestoПропорциональный клапан

VPWS-2.2-B-6-PC15-3-V

GTIN 4052568457884 Оригинал Festo

Пропорциональный клапан Festo VPWS-2.2-B-6-PC15-3-V: 2,2 мм.

Условный проход
2,2 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип сброса
Механическая пружина
Масса
23 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Условный проход

Обозначение

Что означает VPWS-2.2-B-6-PC15-3-V

  1. VPWSСерия

    Пропорциональный клапан

  2. 2.2Условный проход

    2,2 мм

  3. BТип монтажа

    Монтаж на плиту

  4. 6Функция распределителя

    2/2-распределитель, нормально закрытый

  5. PC15Пневматическое присоединение

    Картридж 15 мм

  6. 3Диапазон давления, бар

    0 … 3

  7. VМатериал уплотнений

    FPM

Характеристики

Технические данные VPWS-2.2-B-6-PC15-3-V

Основные

Условный проход
2,2 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип конструкции
Тарельчатый клапан с прямым управлением
Тип сброса
Механическая пружина
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Функция распределителя
2/2-пропорциональный клапан, нормально закрытый
Номинальное рабочее давление
3 бар
Разрушающее давление
30 бар
Стандартный расход
46 … 56 л/мин
Гистерезис
16 мА
Макс. частота переключения
18 Гц
Диапазон регулирования тока
0 … 200 мА
Макс. потребление электроэнергии
2,5 Вт
Сопротивление катушки
60,5 Ом
Рабочий цикл
100 % (см. инструкцию по монтажу)
Номер протокола о чистоте поверхности
19 10 1290P
Пригодность для кислорода по стандарту
ISO 15001
Максимальное содержание углеводородов
550 mg/m2
Среда
Инертные газы; Воздух; Кислород
Примечание по среде
Операция смазывания невозможна; Максимальный размер частиц 10 мкм
Класс защиты
IP60
Примечание по классу защиты
IP65 с подходящим штекером; в собранном состоянии
Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
2
Длина кабеля
70 … 80 мм
Тип крепления
На монтажной плите; штекерный; с принадлежностями
Пневматическое подключение, канал 1
Cartridge 15 мм
Пневматическое подключение, канал 2
Cartridge 7.2 мм

Условия работы

Рабочее давление
0 … 3 бар
Давление разрушения
30 бар
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
5 … 50 °C
Температура окружающей среды
5 … 50 °C
Температура хранения
−40 … 80 °C

Масса

Вес продукта
23 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM
Материал корпуса
Легированная сталь

Принадлежности

Что подходит к VPWS-2.2-B-6-PC15-3-V

По разделу «Принадлежности» каталога Festo — для размера 6.

Плиты и коллекторы1
Крепление1

Документы

Документация

PDFТаблица данных VPWS-2.2-B-6-PC15-3-VPDF · Festo · на русскомPDFКаталог Festo VPWSPDF · на английском · Festo, 2026VPWSВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

VPWS-2.2-B-6-PC15-3-V: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPWS-2.2-B-6-PC15-3-V?

Пропорциональный клапан Festo VPWS-2.2-B-6-PC15-3-V, артикул 8074074: условный проход — 2,2 мм; тип управления — электрический; тип уплотнения — мягкий; положение при сборке — любое; тип сброса — механическая пружина; масса — 23 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VPWS-2.2-B-6-PC15-3-V?

По таблице данных Festo: рабочее давление — 0 … 3 бар; температура окружающей среды — 5 … 50 °C; температура среды — 5 … 50 °C; класс защиты — IP60.

03Из каких материалов изготовлен VPWS-2.2-B-6-PC15-3-V?

Материал уплотнений — FPM; материал корпуса — легированная сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VPWS-2.2-B-6-PC15-3-V?

VPWS — пропорциональный клапан; 2.2 — условный проход: 2,2 мм; B — тип монтажа: монтаж на плиту; 6 — функция распределителя: 2/2-распределитель, нормально закрытый; PC15 — пневматическое присоединение: картридж 15 мм; 3 — диапазон давления, бар: 0 … 3; V — материал уплотнений: FPM.

05Какие исполнения есть в серии VPWS, кроме VPWS-2.2-B-6-PC15-3-V?

В серии «Пропорциональный клапан VPWS» — 2 позиции. У VPWS-2.2-B-6-PC15-3-V: условный проход — 2,2 мм. Другие варианты (условный проход: 1,5 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VPWS-2.2-B-6-PC15-3-V?

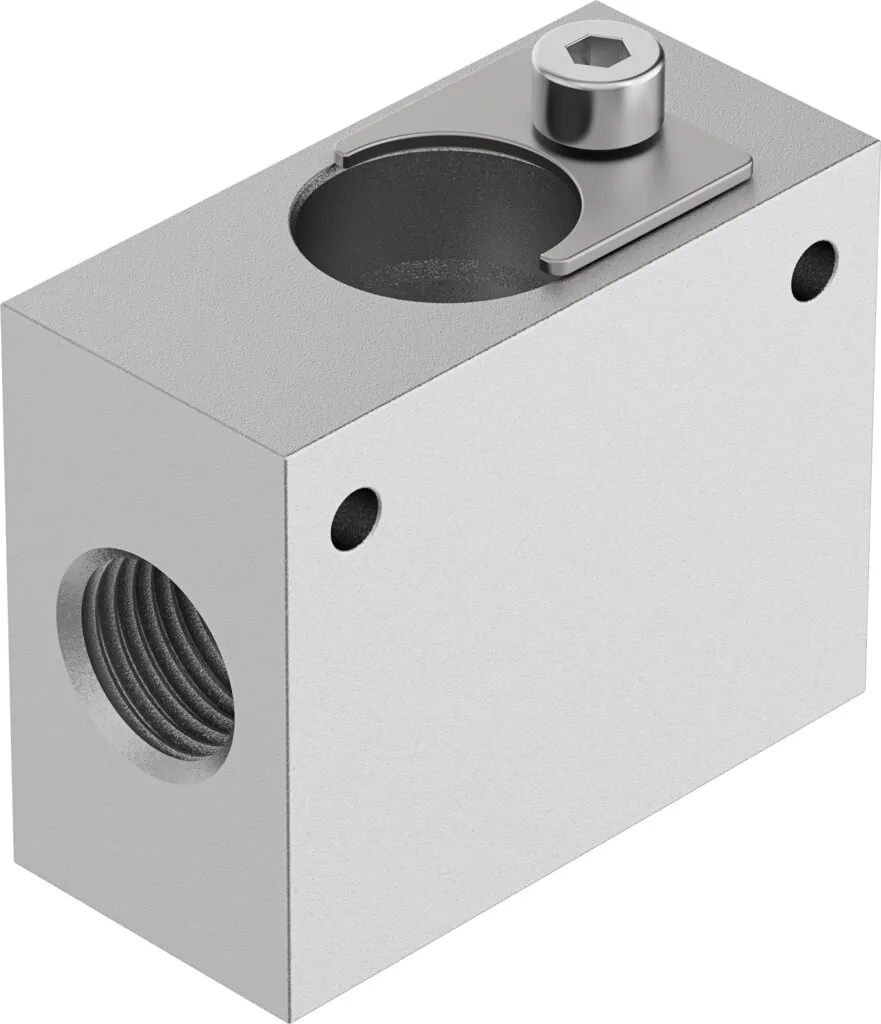

В блоке «Принадлежности» на этой странице: плиты и коллекторы (1), крепление (1). Например: VABS-P4-10S-G14, VAME-P4-PC15-P-P10. Подобраны по каталогу Festo для этого размера.

07Есть ли на VPWS-2.2-B-6-PC15-3-V документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VPWS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VPWS-2.2-B-6-PC15-3-V и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPWS-2.2-B-6-PC15-3-V в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VPWS-2.2-B-6-PC15-3-V — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8074074; ввоз официальный, с грузовой таможенной декларацией.
