FestoРаспределитель с электроуправлением

VSNC-FC-M52-MD-N14-FN-1A1-EX4-A

GTIN 4052568262662 Оригинал Festo

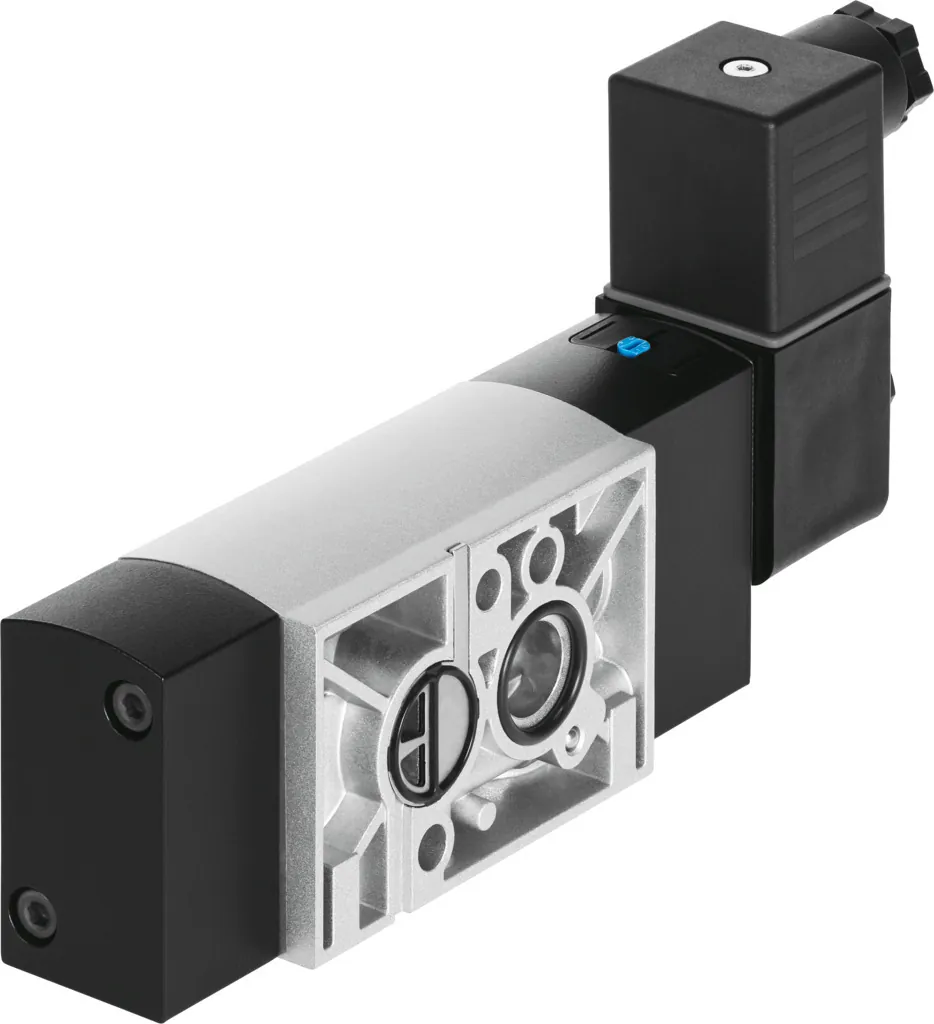

Распределитель с электроуправлением Festo VSNC-FC-M52-MD-N14-FN-1A1-EX4-A: nAMUR valve 1/4", monostable, FN armature system, with coil, intrinsically safe.

Функция
5/2 или 3/2, изменяемый
Присоединение 1
1/4 NPT
Тип конструкции
Золотниковый
Значение b
0,4
Тип управления
Электрический
Масса
530 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 1

Обозначение

Что означает VSNC-FC-M52-MD-N14-FN-1A1-EX4-A

  1. VSNCСерия

    Распределитель с электроуправлением

  2. FCТип монтажа и дополнительная функция

    Фланцевый монтаж; переключаемая функция распределителя

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. MDСпособ возврата и ручное управление

    Механическая пружина; без фиксации, с фиксацией

  5. N14Пневматическое присоединение

    1/4 NPT

  6. FNПилотное управление

    С якорной трубкой 9 мм

  7. 1A1Номинальное напряжение и электрическое подключение

    24 В пост. тока; разъём, форма A по EN 175301-803

  8. EX4Взрывозащита

    По директиве ATEX, категория II 2GD

  9. AВид взрывозащиты

    Искробезопасная цепь

Характеристики

Технические данные VSNC-FC-M52-MD-N14-FN-1A1-EX4-A

Основные

Функция распределителя
5/2 или 3/2, изменяемый
Тип управления
Электрический
Ширина
32 мм
Стандартный номинальный расход
1250 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (IEC-EX); EPL Ga (IEC-EX)
Сертификационный департамент
DNVGL-TAA000011 Дж
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex ia IIC T6 Ga
Взрывозащита типа "Пыль"
Ex t IIIC T80°C Db
Взрывобезопасная температура окружающей среды
−40°C <= Ta <= +50°C
Класс защиты
IP65; с розеткой; по IEC 60529
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
VDI/VDE 3845 (NAMUR)
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Отображение статуса сигнала
С принадлежностями
Значение b
0,4
Значение С
5,2 л/(с·бар)
Стандартный номинальный расход, выхлоп 4->3
110 л/мин
Время выключения
92 мс
Время включения
35 мс
Рабочий цикл
100 %
Maкс. входное напряжение
28 В
Макс. входной ток
115 мА
Допустимые колебания напряжения
+/- 10 %
Электрическое подключение
Расположение контактов тип А по EN 175301-803; по EN 175301-803
Тип крепления
Со сквозным отверстием
Присоединение продувочного канала
Не направленный
Пневматическое подключение, канал 1
1/4 NPT
Пневматическое подключение, канал 2
Стандарт соединений NAMUR
Пневматическое подключение, канал 3
1/4 NPT
Пневматическое присоединение, канал 4
Стандарт соединений NAMUR
Пневматическое присоединение, канал 5
1/4 NPT

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−20 … 60 °C
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
530 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к VSNC-FC-M52-MD-N14-FN-1A1-EX4-A

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Прочее1
Датчики и кабели16

Подключение воздуха5

Плиты и коллекторы11

Катушки и управление24

Крепление4

Документы

Документация

PDFТаблица данных VSNC-FC-M52-MD-N14-FN-1A1-EX4-APDF · Festo · на русскомPDFКаталог Festo VSNCPDF · на английском · Festo, 2026VSNCВсе исполнения серии35 позиций, подбор по параметрам

FAQ

Частые вопросы

VSNC-FC-M52-MD-N14-FN-1A1-EX4-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VSNC-FC-M52-MD-N14-FN-1A1-EX4-A?

Распределитель с электроуправлением Festo VSNC-FC-M52-MD-N14-FN-1A1-EX4-A, артикул 577286: функция — 5/2 или 3/2, изменяемый; присоединение 1 — 1/4 NPT; тип конструкции — золотниковый; значение b — 0,4; тип управления — электрический; масса — 530 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VSNC-FC-M52-MD-N14-FN-1A1-EX4-A?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — −20 … 60 °C; температура среды — −20 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой, по IEC 60529.

04Из каких материалов изготовлен VSNC-FC-M52-MD-N14-FN-1A1-EX4-A?

Материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VSNC-FC-M52-MD-N14-FN-1A1-EX4-A?

VSNC — распределитель с электроуправлением; FC — тип монтажа и дополнительная функция: фланцевый монтаж, переключаемая функция распределителя; M52 — функция распределителя: 5/2-распределитель, моностабильный; MD — способ возврата и ручное управление: механическая пружина, без фиксации, с фиксацией; N14 — пневматическое присоединение: 1/4 NPT; FN — пилотное управление: с якорной трубкой 9 мм; 1A1 — номинальное напряжение и электрическое подключение: 24 В пост. тока, разъём, форма A по EN 175301-803; EX4 — взрывозащита: по директиве ATEX, категория II 2GD. Остальные части — в блоке «Обозначение» на этой странице.

06Какие исполнения есть в серии VSNC, кроме VSNC-FC-M52-MD-N14-FN-1A1-EX4-A?

В серии «Распределитель с электроуправлением VSNC» — 35 позиций. У VSNC-FC-M52-MD-N14-FN-1A1-EX4-A: функция — 5/2 или 3/2, изменяемый; присоединение 1 — 1/4 NPT. Другие варианты (функция: 5/2 бистабильный, 5/3 выхлоп в нейтральной позиции, 5/3 Н.З.) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VSNC-FC-M52-MD-N14-FN-1A1-EX4-A?

В блоке «Принадлежности» на этой странице: прочее (1), датчики и кабели (16), подключение воздуха (5), плиты и коллекторы (11), катушки и управление (24), крепление (4). Например: VAMC-B10-20-CH2, KMC-1-230AC-2,5, QS-G1/4-10-I, VABA-B14-FL12-FL14, MGXDH-3/2-1.2-110AC-EX. Подобраны по каталогу Festo для этого размера.

08Есть ли на VSNC-FC-M52-MD-N14-FN-1A1-EX4-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VSNC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VSNC-FC-M52-MD-N14-FN-1A1-EX4-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VSNC-FC-M52-MD-N14-FN-1A1-EX4-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VSNC-FC-M52-MD-N14-FN-1A1-EX4-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 577286; ввоз официальный, с грузовой таможенной декларацией.
