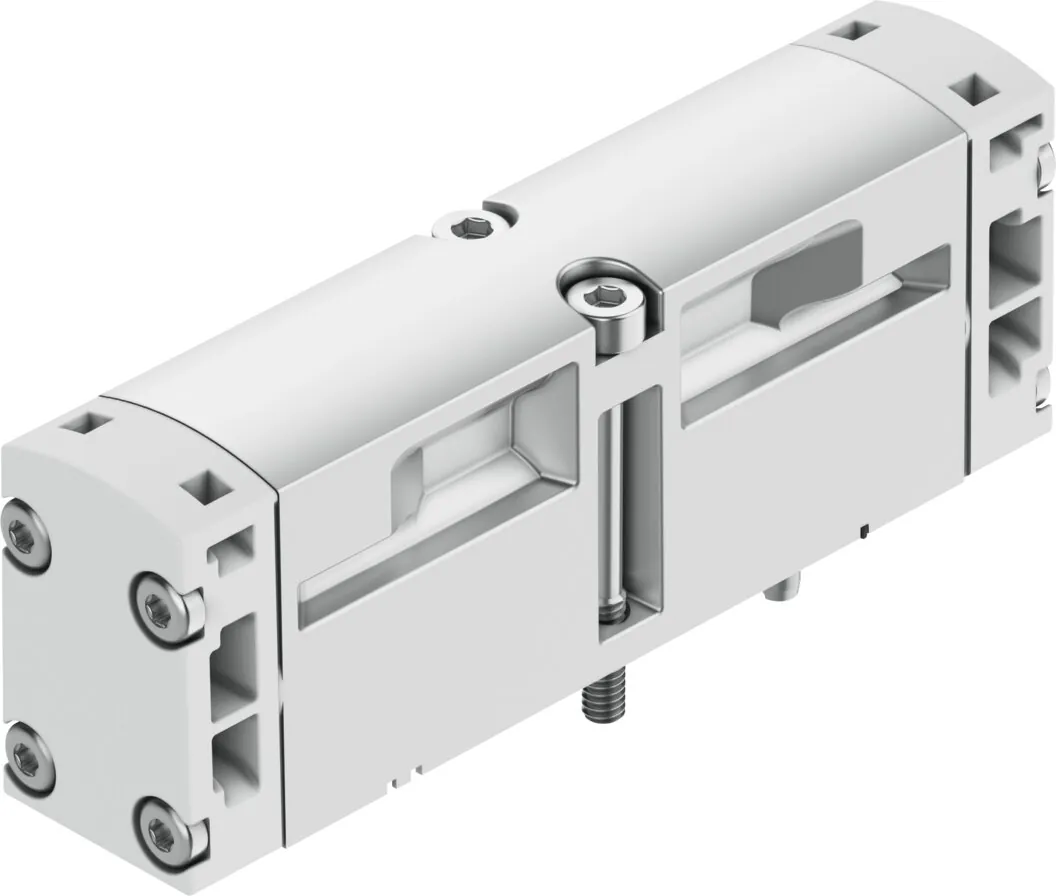

FestoПневмораспределитель

VSPA-B-D52-A2

GTIN 4052568092375 Оригинал Festo

Пневмораспределитель Festo VSPA-B-D52-A2: ширина: 18 мм.

Ширина
18 мм
Тип управления
Пневматический
Стандартный номинальный расход
550 л/мин
Тип конструкции
Золотниковый
Условный проход
5 мм
Масса
80 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VSPA-B-D52-A2

  1. VSPAСерия

    Пневмораспределитель

  2. BТип монтажа

    Монтаж на плиту

  3. D52Функция распределителя

    5/2-распределитель, бистабильный, с приоритетным сигналом

  4. A2Пневматическое присоединение

    Ширина 18 мм, размер 02 по ISO 15407-1/-2

Характеристики

Технические данные VSPA-B-D52-A2

Основные

Функция распределителя
5/2 бистабильный с доминирующим сигналом
Тип управления
Пневматический
Ширина
18 мм
Стандартный номинальный расход
550 л/мин
Тип конструкции
Золотниковый
Условный проход
5 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 15407-1; VDMA 24563
Тип пилотного управления
Прямой
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
2 … 10 бар
Расход распределителя
750 л/мин
Расход распределителя на индивидуальной плите
550 л/мин
Расход распределителя в составе блока
550 л/мин
Время переключения, реверс
6 мс
Относительная влажность воздуха
0 — 90 %
Макс. момент затяжки, установка распределителя
0,9 … 1,1 Н·м
Подвод пилотного воздуха 12
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 14
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 1
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 2
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 3
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 4
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 5
Соединительная плита размер 18 мм по стандарту ISO 15407-1

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
80 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление
Материал винтов
Сталь; Гальванизирован

Принадлежности

Что подходит к VSPA-B-D52-A2

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Крепление3
Сменные части1
Прочее2
Датчики и кабели15

Подключение воздуха10

Плиты и коллекторы5

Катушки и управление11

Манометры4

Документы

Документация

PDFТаблица данных VSPA-B-D52-A2PDF · Festo · на русскомPDFКаталог Festo ISO15407VSVAPDF · на английском · Festo, 2026VSPAВсе исполнения серии17 позиций, подбор по параметрам

FAQ

Частые вопросы

VSPA-B-D52-A2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VSPA-B-D52-A2?

Пневмораспределитель Festo VSPA-B-D52-A2, артикул 546725: ширина — 18 мм; тип управления — пневматический; стандартный номинальный расход — 550 л/мин; тип конструкции — золотниковый; условный проход — 5 мм; масса — 80 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает VSPA-B-D52-A2?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VSPA-B-D52-A2?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление; материал винтов — сталь, гальванизирован. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VSPA-B-D52-A2?

VSPA — пневмораспределитель; B — тип монтажа: монтаж на плиту; D52 — функция распределителя: 5/2-распределитель, бистабильный, с приоритетным сигналом; A2 — пневматическое присоединение: ширина 18 мм, размер 02 по ISO 15407-1/-2.

06Какие исполнения есть в серии VSPA, кроме VSPA-B-D52-A2?

В серии «Пневмораспределитель VSPA» — 17 позиций. У VSPA-B-D52-A2: функция — 5/2 бистабильный с доминирующим сигналом. Другие варианты (функция: 5/2 бистабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VSPA-B-D52-A2?

В блоке «Принадлежности» на этой странице: крепление (3), сменные части (1), прочее (2), датчики и кабели (15), подключение воздуха (10), плиты и коллекторы (5). Например: ASCF-T-S6, QSP10-4, IBS-9X20, KMEB-1-230AC-2.5, QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на VSPA-B-D52-A2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ISO15407VSVA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VSPA-B-D52-A2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VSPA-B-D52-A2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VSPA-B-D52-A2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546725; ввоз официальный, с грузовой таможенной декларацией.
