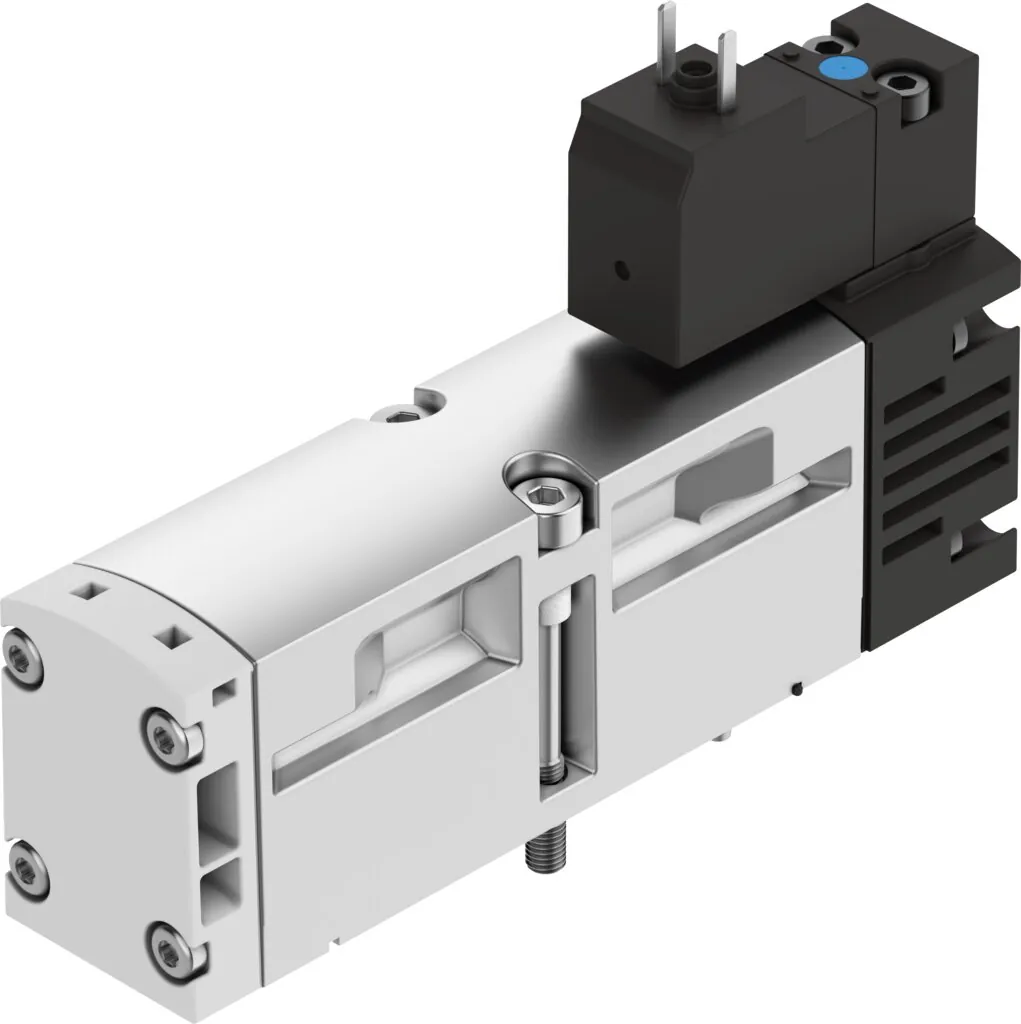

FestoРаспределитель с электроуправлением

VSVA-B-M52-AH-A1-1AC1

GTIN 4052568186142 Оригинал Festo

Распределитель с электроуправлением Festo VSVA-B-M52-AH-A1-1AC1: с квадратным разъемом, тип C.

Функция
5/2 моностабильный
Тип управления
Электрический
Размер клапана
26 мм
Стандартный номинальный расход
1100 л/мин
Тип конструкции
Золотниковый
Масса
180 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VSVA-B-M52-AH-A1-1AC1

  1. VSVAСерия

    Распределитель с электроуправлением

  2. BТип монтажа

    Монтаж на плиту

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. AHСпособ возврата и ручное управление

    Пневматическая пружина; без фиксации

  5. A1Пневматическое присоединение

    Ширина 26 мм, размер 01 по ISO 15407-1/-2

  6. 1AC1Номинальное напряжение и электрическое подключение

    24 В перем. тока, 50-60 Гц; разъём, форма C по EN 175301-803

Характеристики

Технические данные VSVA-B-M52-AH-A1-1AC1

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Размер клапана
26 мм
Стандартный номинальный расход
1100 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Класс защиты
IP65; NEMA 4
Условный проход
9 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 15407-1; VDMA 24563
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Отображение статуса сигнала
LED
Пилотное давление
3 … 10 бар
Расход распределителя
1400 л/мин
Расход распределителя на индивидуальной плите
1100 л/мин
Расход распределителя в составе блока
1100 л/мин
Время выключения
43 мс
Время включения
35 мс
Рабочий цикл
100 %
Характеристики катушки
24 В перем. тока: 50/60 Гц, мощность переключения 3.1 В·А, мощность удержания 2.3 В·А
Допустимые колебания напряжения
−15 % / +10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %
Уровень звукового давления
85 дБ(А)
Макс. момент затяжки, установка распределителя
2 Н·м
Электрическое подключение
Расположение контактов тип С по EN 175301-803; По DIN EN 175301-803; Без заземления
Тип крепления
На монтажной плите
Подвод пилотного воздуха 12
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 14
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Выхлоп пилота, канал 82/84
Не канализированный в соответствии со стандартом канализированный
Пневматическое подключение, канал 1
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 2
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 3
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 4
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 5
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Интерфейс пилота
В соответствии со стандартом ISO 15218

Условия работы

Рабочее давление
2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
180 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевое литье под давление
Материал винтов
Сталь; Гальванизирован

Принадлежности

Что подходит к VSVA-B-M52-AH-A1-1AC1

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Крепление3
Сменные части1
Прочее2
Датчики и кабели15

Подключение воздуха10

Плиты и коллекторы5

Катушки и управление11

Манометры4
