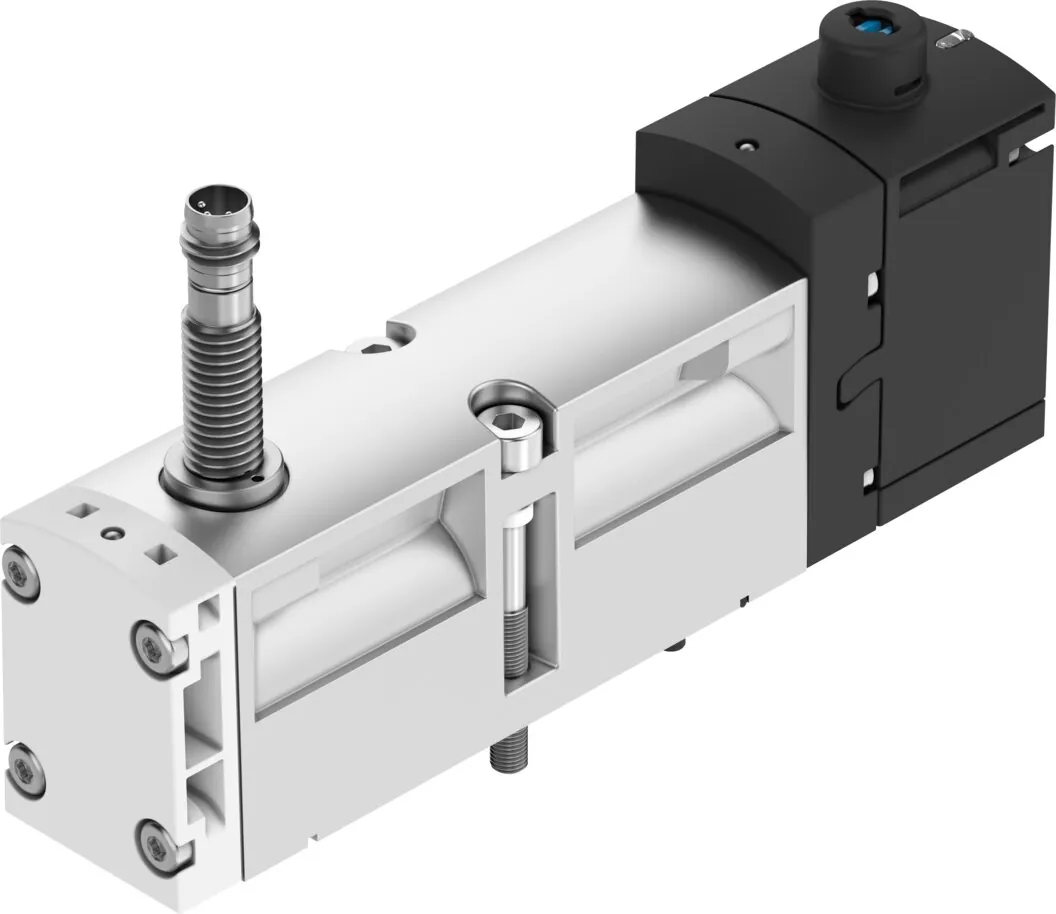

FestoРаспределитель с электроуправлением
VSVA-B-M52-MZD-A1-1T1L-APP
GTIN 4052568207571 Оригинал Festo
Распределитель с электроуправлением Festo VSVA-B-M52-MZD-A1-1T1L-APP: 5/2 моностабильный; 26 мм; коллектор, размер 26 мм по ISO 15407-2; коллектор, размер 26 мм по ISO 15407-2.
- Функция
- 5/2 моностабильный
- Ширина
- 26 мм
- Тип управления
- Электрический
- Стандартный номинальный расход
- 1100 л/мин
- Тип конструкции
- Золотниковый
- Масса
- 264 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Функция
- 2x2/2, Н.З., моностабильные
- 2x3/2, Н.З., моностабильные
- 2x3/2, Н.О., моностабильные
- 2x3/2, Н.О./Н.З., моностабильный
- 5/2 бистабильный
- 5/2 бистабильный с доминирующим сигналом
- 5/2 моностабильный
- 5/3 выхлоп в нейтральной позиции
- 5/3 Н.З.
- 5/3 под давлением в нейтральной позиции
- 5/3, канал 2 под давлением, канал 4…
- 5/3, канал 4 под давлением, канал 2 на…
Характеристики
Технические данные VSVA-B-M52-MZD-A1-1T1L-APP
Основные
- Функция распределителя
- 5/2 моностабильный
- Тип управления
- Электрический
- Ширина
- 26 мм
- Стандартный номинальный расход
- 1100 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Механическая пружина
- Знак KC
- KC-EMV
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по электромагнитной совместимости EMC
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам ЭМС
- Класс защиты
- IP65; NEMA 4
- Условный проход
- 9 мм
- Функция быстрого выхлопа
- Дросселирующий; Через дроссельную плиту; Через индивидуальную плиту
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Защелкиваемый; Толкающий; Покрытый
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внешний; Внутренний
- Направление потока
- Любое
- Принцип измерения
- Индуктивный
- Перекрытие
- Положительное перекрытие
- Защита датчика от переполюсовки
- Для всех электрических соединений
- Отображение статуса сигнала
- LED
- Опрос позиции переключения
- Нормальное положение с датчиком
- Отображение статуса переключения датчика
- LED
- Пилотное давление
- 3 … 10 бар
- Расход распределителя
- 1400 л/мин
- Расход распределителя на индивидуальной плите
- 1200 л/мин
- Расход клапана с оптимизированной пропускной способностью
- 1350 л/мин
- Расход распределителя в составе блока
- 1100 л/мин
- Время выключения
- 54 мс
- Время включения
- 20 мс
- Время включения распределитель - датчик
- 60 мс
- Время выключения распределитель - датчик
- 11 мс
- Рабочий цикл
- 100 %
- Макс. позитивный тестовый импульс с логикой 0
- 1200 мкс
- Макс. негативный тестовый импульс с логикой 1
- 1100 мкс
- Номинальное рабочее напряжение DC
- 24 В
- Выход переключателя
- PNP
- Характеристики катушки
- 24 В пост. тока: 1.6 Вт
- Импульсная мощность
- 2,5 кВ
- Степень загрязнения
- 3
- Допустимые колебания напряжения
- +/- 10 %
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Относительная влажность воздуха
- 0 — 90 %
- Уровень звукового давления
- 85 дБ(А)
- Макс. момент затяжки, установка распределителя
- 1,8 … 2,2 Н·м
- Диапазон рабочего напряжения датчика, DC
- 10 … 30 В
- Датчик сопротивления короткого замыкания
- Пульсирующий
- Датчик тока холостого хода
- <= 10 мА
- Макс. выходной ток датчика
- 200 мА
- Макс. частота переключения датчика
- 5000 Гц
- Остаточная пульсация датчика
- ± 10 %
- Падение напряжения датчика
- <= 2 В
- Электрическое подключение
- 4-пин; Разъем; в соответствии с ISO 15407-2
- Подключение датчика
- Разъем; 3-пин; M8x1
- Тип крепления
- На монтажной плите
- Подвод пилотного воздуха 12/14
- Коллектор, размер 26 мм по ISO 15407-2
- Выхлоп пилота, канал 82/84
- Канализированный; не направленный
- Пневматическое подключение, канал 1
- Коллектор, размер 26 мм по ISO 15407-2
- Пневматическое подключение, канал 2
- Коллектор, размер 26 мм по ISO 15407-2
- Пневматическое подключение, канал 3
- Коллектор, размер 26 мм по ISO 15407-2
- Пневматическое присоединение, канал 4
- Коллектор, размер 26 мм по ISO 15407-2
- Пневматическое присоединение, канал 5
- Коллектор, размер 26 мм по ISO 15407-2
- Функция переключающего элемента
- Нормально замкнутый контакт
Условия работы
- Рабочее давление
- −0,9 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −5 … 50 °C
- Температура окружающей среды
- −5 … 50 °C
Масса
- Вес продукта
- 264 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- FPM; NBR
- Материал корпуса
- Алюминиевое литье под давление; PA
- Материал винтов
- Гальванизированная сталь
FAQ
Частые вопросы
VSVA-B-M52-MZD-A1-1T1L-APP: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VSVA-B-M52-MZD-A1-1T1L-APP?
Распределитель с электроуправлением Festo VSVA-B-M52-MZD-A1-1T1L-APP, артикул 560724: функция — 5/2 моностабильный; ширина — 26 мм; тип управления — электрический; стандартный номинальный расход — 1100 л/мин; тип конструкции — золотниковый; масса — 264 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает VSVA-B-M52-MZD-A1-1T1L-APP?
По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4.
04Из каких материалов изготовлен VSVA-B-M52-MZD-A1-1T1L-APP?
Материал уплотнений — FPM, NBR; материал корпуса — алюминиевое литье под давление, PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии VSVA, кроме VSVA-B-M52-MZD-A1-1T1L-APP?
В серии «Распределитель с электроуправлением VSVA» — 470 позиций. У VSVA-B-M52-MZD-A1-1T1L-APP: функция — 5/2 моностабильный. Другие варианты (функция: 2x2/2, Н.З., моностабильные; 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/2 бистабильный с доминирующим сигналом; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З. и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на VSVA-B-M52-MZD-A1-1T1L-APP документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит VSVA-B-M52-MZD-A1-1T1L-APP и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VSVA-B-M52-MZD-A1-1T1L-APP в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08VSVA-B-M52-MZD-A1-1T1L-APP — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 560724; ввоз официальный, с грузовой таможенной декларацией.
