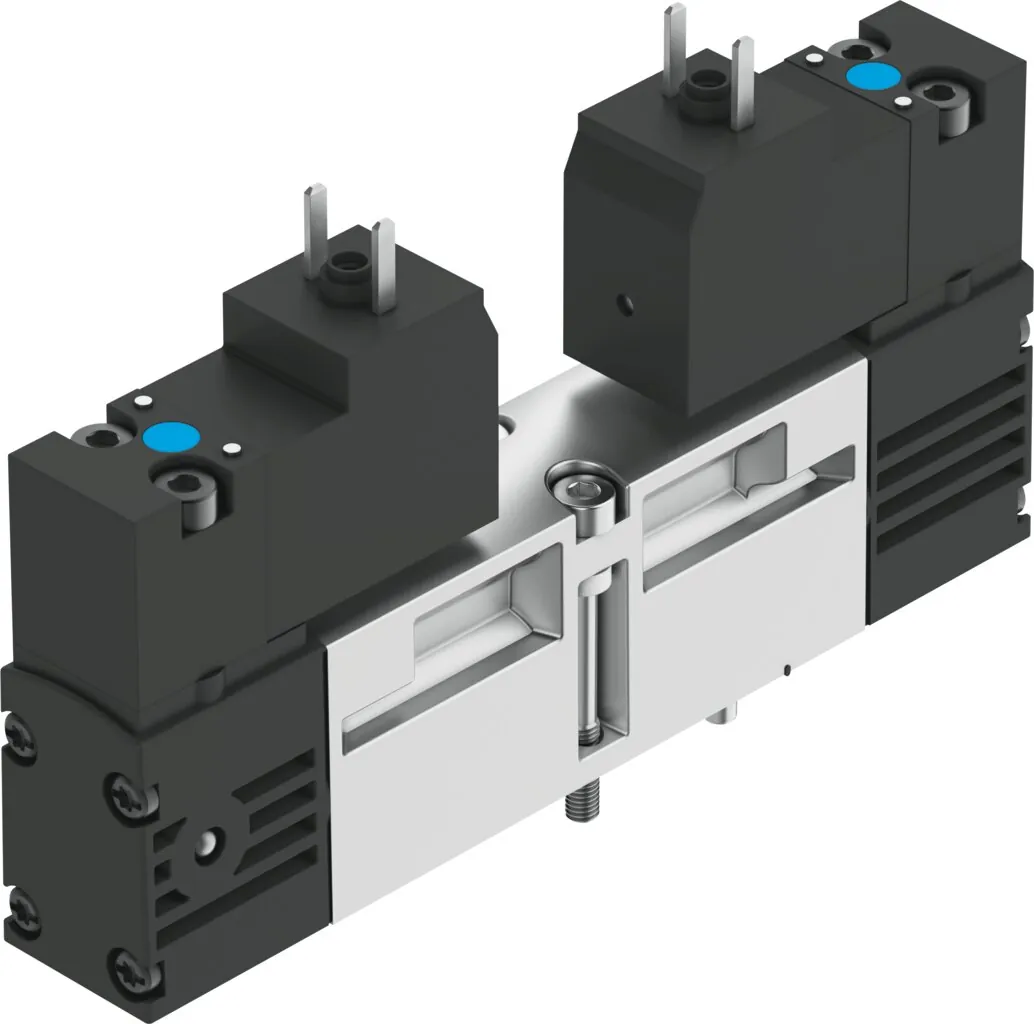

FestoРаспределитель с электроуправлением

VSVA-B-P53U-H-A2-1C1

GTIN 4052568184896 Оригинал Festo

Распределитель с электроуправлением Festo VSVA-B-P53U-H-A2-1C1: с квадратным разъемом, тип C.

Тип управления
Электрический
Размер клапана
18 мм
Стандартный номинальный расход
450 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Масса
174 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VSVA-B-P53U-H-A2-1C1

  1. VSVAСерия

    Распределитель с электроуправлением

  2. BТип монтажа

    Монтаж на плиту

  3. P53UФункция распределителя

    5/3-распределитель, в среднем положении выходы под давлением

  4. HРучное управление

    Без фиксации

  5. A2Пневматическое присоединение

    Ширина 18 мм, размер 02 по ISO 15407-1/-2

  6. 1C1Номинальное напряжение и электрическое подключение

    24 В пост. тока; разъём, форма C по EN 175301-803

Характеристики

Технические данные VSVA-B-P53U-H-A2-1C1

Основные

Функция распределителя
5/3 под давлением в нейтральной позиции
Тип управления
Электрический
Размер клапана
18 мм
Стандартный номинальный расход
450 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65; NEMA 4
Условный проход
5 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 15407-1; VDMA 24563
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Отображение статуса сигнала
LED
Пилотное давление
3 … 10 бар
Расход распределителя
650 л/мин
Расход распределителя на индивидуальной плите
500 л/мин
Расход распределителя в составе блока
450 л/мин
Время выключения
30 мс
Время включения
18 мс
Время переключения, реверс
20 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
1800 мкс
Макс. негативный тестовый импульс с логикой 1
800 мкс
Характеристики катушки
24 В пост. тока: 1.8 Вт
Допустимые колебания напряжения
−15 % / +10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %
Уровень звукового давления
85 дБ(А)
Макс. момент затяжки, установка распределителя
0,9 … 1,1 Н·м
Электрическое подключение
Расположение контактов тип С по EN 175301-803; По DIN EN 175301-803; Без заземления
Тип крепления
На монтажной плите
Подвод пилотного воздуха 12
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 14
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Выхлоп пилота, канал 82/84
Не канализированный в соответствии со стандартом канализированный
Пневматическое подключение, канал 1
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 2
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 3
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 4
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 5
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Интерфейс пилота
В соответствии со стандартом ISO 15218

Условия работы

Рабочее давление
3 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
174 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевое литье под давление
Материал винтов
Сталь; Гальванизирован

Принадлежности

Что подходит к VSVA-B-P53U-H-A2-1C1

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Крепление3
Сменные части1
Прочее2
Датчики и кабели15

Подключение воздуха10

Плиты и коллекторы5

Катушки и управление11

Манометры4

Документы

Документация

PDFТаблица данных VSVA-B-P53U-H-A2-1C1PDF · Festo · на русскомPDFКаталог Festo ISO15407VSVAPDF · на английском · Festo, 2026VSVAВсе исполнения серии470 позиций, подбор по параметрам

FAQ

Частые вопросы

VSVA-B-P53U-H-A2-1C1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VSVA-B-P53U-H-A2-1C1?

Распределитель с электроуправлением Festo VSVA-B-P53U-H-A2-1C1, артикул 546705: тип управления — электрический; размер клапана — 18 мм; стандартный номинальный расход — 450 л/мин; тип конструкции — золотниковый; тип сброса — механическая пружина; масса — 174 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VSVA-B-P53U-H-A2-1C1?

По таблице данных Festo: рабочее давление — 3 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4.

04Из каких материалов изготовлен VSVA-B-P53U-H-A2-1C1?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление; материал винтов — сталь, гальванизирован. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VSVA-B-P53U-H-A2-1C1?

VSVA — распределитель с электроуправлением; B — тип монтажа: монтаж на плиту; P53U — функция распределителя: 5/3-распределитель, в среднем положении выходы под давлением; H — ручное управление: без фиксации; A2 — пневматическое присоединение: ширина 18 мм, размер 02 по ISO 15407-1/-2; 1C1 — номинальное напряжение и электрическое подключение: 24 В пост. тока, разъём, форма C по EN 175301-803.

06Какие исполнения есть в серии VSVA, кроме VSVA-B-P53U-H-A2-1C1?

В серии «Распределитель с электроуправлением VSVA» — 470 позиций. У VSVA-B-P53U-H-A2-1C1: функция — 5/3 под давлением в нейтральной позиции. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VSVA-B-P53U-H-A2-1C1?

В блоке «Принадлежности» на этой странице: крепление (3), сменные части (1), прочее (2), датчики и кабели (15), подключение воздуха (10), плиты и коллекторы (5). Например: ASCF-T-S6, QSP10-4, IBS-9X20, KMEB-1-230AC-2.5, QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на VSVA-B-P53U-H-A2-1C1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ISO15407VSVA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VSVA-B-P53U-H-A2-1C1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VSVA-B-P53U-H-A2-1C1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VSVA-B-P53U-H-A2-1C1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546705; ввоз официальный, с грузовой таможенной декларацией.
