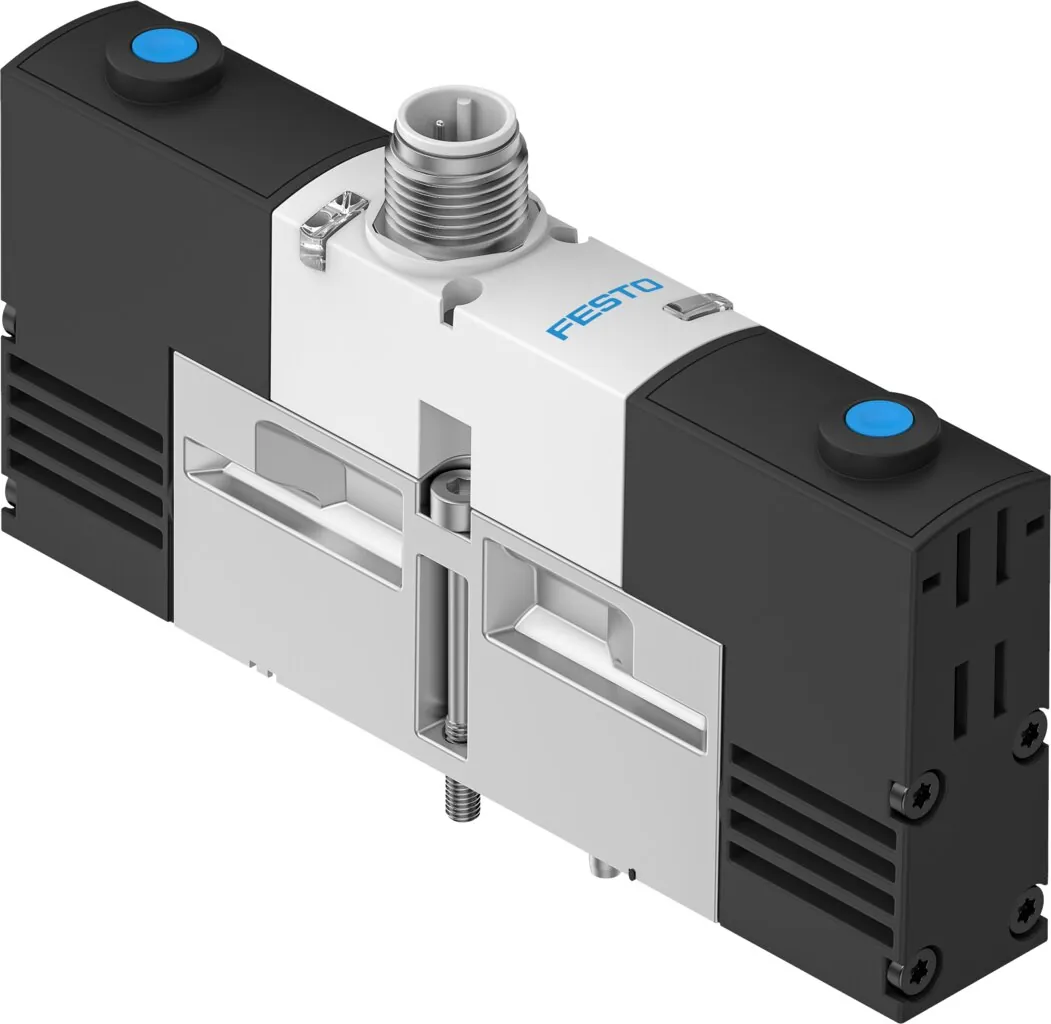

FestoРаспределитель с электроуправлением

VSVA-B-P53U-H-A2-1R5L

GTIN 4052568185206 Оригинал Festo

Распределитель с электроуправлением Festo VSVA-B-P53U-H-A2-1R5L: с центральным круглым разъемом M12x1.

Ширина
18 мм
Тип управления
Электрический
Стандартный номинальный расход
450 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Масса
140 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Ширина

Обозначение

Что означает VSVA-B-P53U-H-A2-1R5L

  1. VSVAСерия

    Распределитель с электроуправлением

  2. BТип монтажа

    Монтаж на плиту

  3. P53UФункция распределителя

    5/3-распределитель, в среднем положении выходы под давлением

  4. HРучное управление

    Без фиксации

  5. A2Пневматическое присоединение

    Ширина 18 мм, размер 02 по ISO 15407-1/-2

  6. 1R5LНоминальное напряжение и электрическое подключение и индикация

    24 В пост. тока; центральный разъём M12; светодиод

Характеристики

Технические данные VSVA-B-P53U-H-A2-1R5L

Основные

Функция распределителя
5/3 под давлением в нейтральной позиции
Тип управления
Электрический
Ширина
18 мм
Стандартный номинальный расход
450 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Авторизация
C-Tick; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Класс защиты
IP65
Условный проход
5 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 15407-1; VDMA 24563
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Защищен от смены полярности
Для всех электрических соединений
Дополнительные функции
Снижение тока удержания; Безопасное отключение
Отображение статуса сигнала
LED
Расход распределителя
650 л/мин
Расход распределителя на индивидуальной плите
500 л/мин
Расход распределителя в составе блока
450 л/мин
Время выключения
36 мс
Время включения
15 мс
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
500 мкс
Макс. негативный тестовый импульс с логикой 1
500 мкс
Характеристики катушки
24 В пост. тока: фаза удержания 1 Вт, мощность переключения 2.4 Вт
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %
Защита от прямого и непрямого контакта
Защитное сверхнизкое напряжение с безопасным разделением (PELV)
Макс. момент затяжки, установка распределителя
0,9 … 1,1 Н·м
Электрическое подключение
3-пин; M12x1; Центральный разъем; Круглого дизайна
Тип крепления
На монтажной плите

Условия работы

Рабочее давление
3 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
140 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к VSVA-B-P53U-H-A2-1R5L

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Крепление3
Сменные части1
Прочее2
Датчики и кабели15

Подключение воздуха10

Плиты и коллекторы5

Катушки и управление11

Манометры4

Документы

Документация

PDFТаблица данных VSVA-B-P53U-H-A2-1R5LPDF · Festo · на русскомPDFКаталог Festo ISO15407VSVAPDF · на английском · Festo, 2026VSVAВсе исполнения серии470 позиций, подбор по параметрам

FAQ

Частые вопросы

VSVA-B-P53U-H-A2-1R5L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VSVA-B-P53U-H-A2-1R5L?

Распределитель с электроуправлением Festo VSVA-B-P53U-H-A2-1R5L, артикул 546773: ширина — 18 мм; тип управления — электрический; стандартный номинальный расход — 450 л/мин; тип конструкции — золотниковый; тип сброса — механическая пружина; масса — 140 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VSVA-B-P53U-H-A2-1R5L?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Как расшифровать обозначение VSVA-B-P53U-H-A2-1R5L?

VSVA — распределитель с электроуправлением; B — тип монтажа: монтаж на плиту; P53U — функция распределителя: 5/3-распределитель, в среднем положении выходы под давлением; H — ручное управление: без фиксации; A2 — пневматическое присоединение: ширина 18 мм, размер 02 по ISO 15407-1/-2; 1R5L — номинальное напряжение и электрическое подключение и индикация: 24 В пост. тока, центральный разъём M12, светодиод.

05Какие исполнения есть в серии VSVA, кроме VSVA-B-P53U-H-A2-1R5L?

В серии «Распределитель с электроуправлением VSVA» — 470 позиций. У VSVA-B-P53U-H-A2-1R5L: функция — 5/3 под давлением в нейтральной позиции; ширина — 18 мм. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/2 бистабильный с доминирующим сигналом; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VSVA-B-P53U-H-A2-1R5L?

В блоке «Принадлежности» на этой странице: крепление (3), сменные части (1), прочее (2), датчики и кабели (15), подключение воздуха (10), плиты и коллекторы (5). Например: ASCF-T-S6, QSP10-4, IBS-9X20, KMEB-1-230AC-2.5, QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

07Есть ли на VSVA-B-P53U-H-A2-1R5L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ISO15407VSVA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VSVA-B-P53U-H-A2-1R5L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VSVA-B-P53U-H-A2-1R5L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VSVA-B-P53U-H-A2-1R5L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546773; ввоз официальный, с грузовой таможенной декларацией.
