FestoРаспределитель с электроуправлением

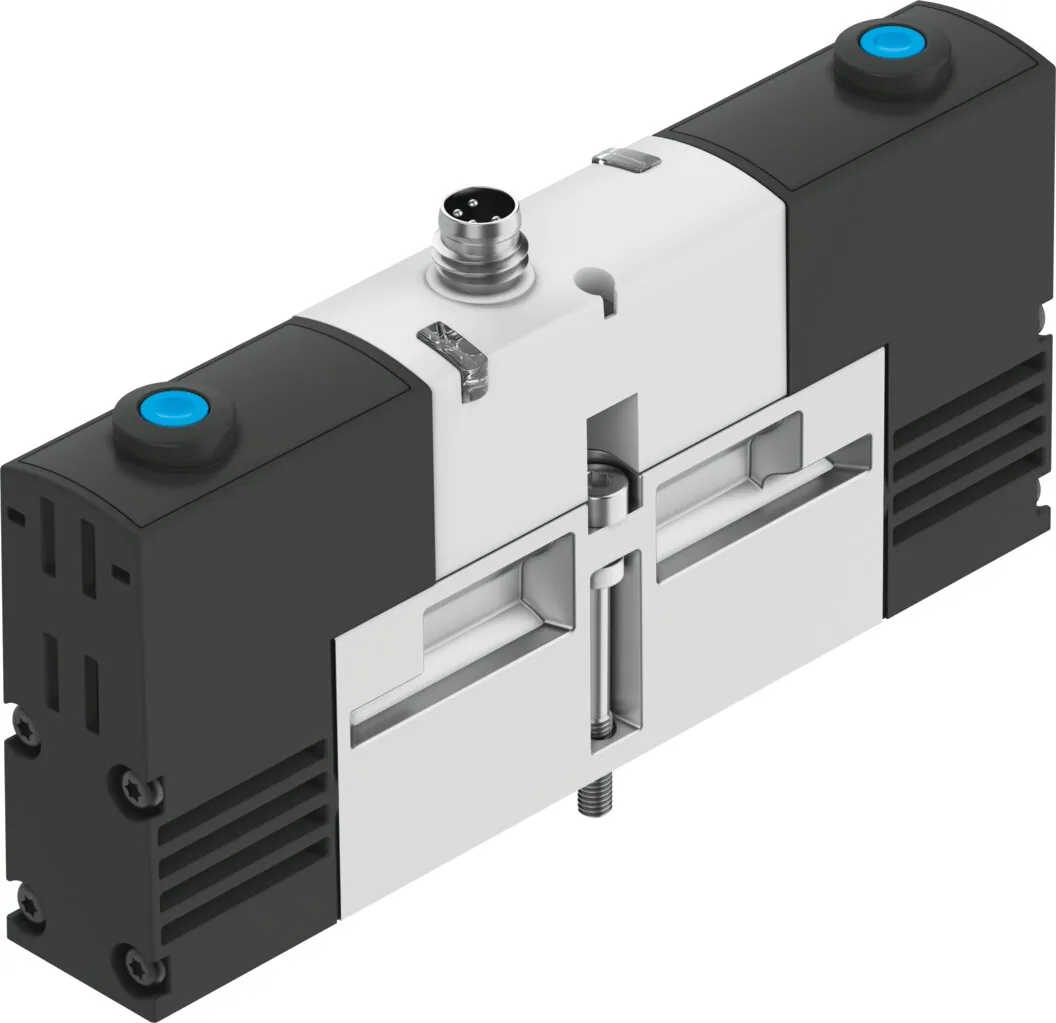

VSVA-B-T32H-AZH-A2-1R2L

GTIN 4052568168582 Оригинал Festo

Распределитель с электроуправлением Festo VSVA-B-T32H-AZH-A2-1R2L: с центральным круглым разъемом M8x1.

Функция
2x3/2, Н.О./Н.З., моностабильный
Ширина
18 мм
Тип управления
Электрический
Стандартный номинальный расход
400 л/мин
Тип конструкции
Золотниковый
Масса
140 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Ширина

Обозначение

Что означает VSVA-B-T32H-AZH-A2-1R2L

  1. VSVAСерия

    Распределитель с электроуправлением

  2. BТип монтажа

    Монтаж на плиту

  3. T32HФункция распределителя

    2 × 3/2-распределитель, один нормально закрытый, один нормально открытый

  4. AZHСпособ возврата и воздух управления и ручное управление

    Пневматическая пружина; внешний; без фиксации

  5. A2Пневматическое присоединение

    Ширина 18 мм, размер 02 по ISO 15407-1/-2

  6. 1R2LНоминальное напряжение и электрическое подключение и индикация

    24 В пост. тока; центральный разъём M8; светодиод

Характеристики

Технические данные VSVA-B-T32H-AZH-A2-1R2L

Основные

Функция распределителя
2x3/2, Н.О./Н.З., моностабильный
Тип управления
Электрический
Ширина
18 мм
Стандартный номинальный расход
400 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Авторизация
C-Tick; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Класс защиты
IP65
Условный проход
5 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 15407-1; VDMA 24563
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Защищен от смены полярности
Для всех электрических соединений
Дополнительные функции
Снижение тока удержания; Безопасное отключение
Отображение статуса сигнала
LED
Пилотное давление
3 … 8 бар
Расход распределителя
600 л/мин
Расход распределителя на индивидуальной плите
450 л/мин
Расход распределителя в составе блока
400 л/мин
Время выключения
22 мс
Время включения
10 мс
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
500 мкс
Макс. негативный тестовый импульс с логикой 1
500 мкс
Характеристики катушки
24 В пост. тока: фаза удержания 1 Вт, мощность переключения 2.4 Вт
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %
Защита от прямого и непрямого контакта
Защитное сверхнизкое напряжение с безопасным разделением (PELV)
Макс. момент затяжки, установка распределителя
0,9 … 1,1 Н·м
Электрическое подключение
4-пин; M8x1; Центральный разъем; Круглого дизайна
Тип крепления
На монтажной плите

Условия работы

Рабочее давление
3 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
140 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к VSVA-B-T32H-AZH-A2-1R2L

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Крепление3
Сменные части1
Прочее2
Датчики и кабели15

Подключение воздуха10

Плиты и коллекторы5

Катушки и управление11

Манометры4

Документы

Документация

PDFТаблица данных VSVA-B-T32H-AZH-A2-1R2LPDF · Festo · на русскомPDFКаталог Festo ISO15407VSVAPDF · на английском · Festo, 2026VSVAВсе исполнения серии470 позиций, подбор по параметрам
