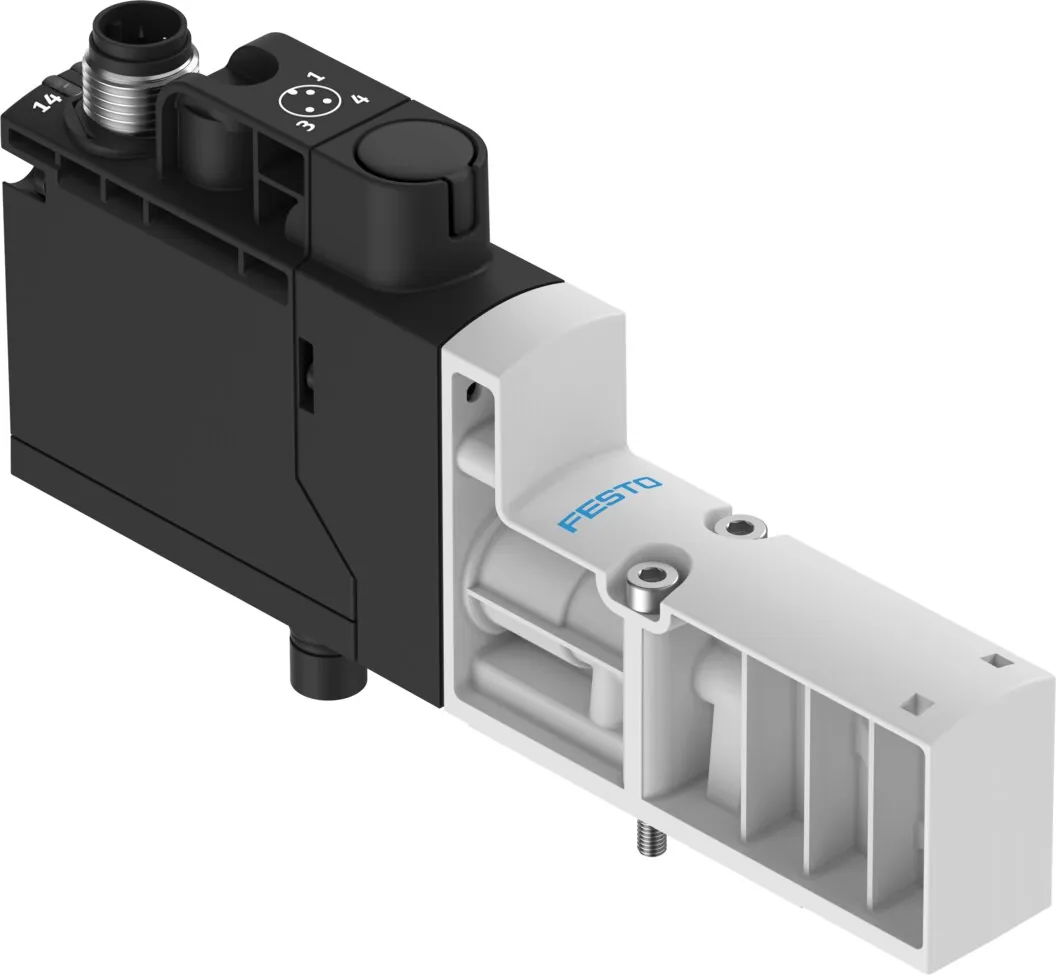

FestoРаспределитель с электроуправлением

VSVA-BT-M32CS1-MS-A2-1T1L-PZ

GTIN 4052568457266 Оригинал Festo

Распределитель с электроуправлением Festo VSVA-BT-M32CS1-MS-A2-1T1L-PZ: 3/2 Н.З., моностабильный; 18 мм; g1/8.

Функция
3/2 Н.З., моностабильный
Ширина
18 мм
Присоединение 2
G1/8
Тип управления
Электрический
Стандартный номинальный расход
125 л/мин
Масса
110 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VSVA-BT-M32CS1-MS-A2-1T1L-PZ

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
18 мм
Стандартный номинальный расход
125 л/мин
Стандартный номинальный расход выпуск воздуха
125 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина; Воздушная пружина
Класс защиты
IP65
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Отображение статуса сигнала
Жёлтый светодиод: управление клапаном; Зелёный светодиод: реле давления, давление сброшено
Опрос позиции переключения
Через реле давления, давление сброшено
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
2000 мкс
Макс. негативный тестовый импульс с логикой 1
1200 мкс
Номинальное рабочее напряжение DC
24 В
Характеристики катушки
24 В пост. тока: 1.6 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
MTTF, субэлемент
443 лет, реле давления
Электрическое подключение
Вставной
Тип крепления
На монтажной плите
Пневматическое подключение, канал 2
G1/8
Пневматическое присоединение, канал 4
G1/8
Функция переключающего элемента
Нормально замкнутый контакт

Условия работы

Рабочее давление
3 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
110 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
PA с армированием
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к VSVA-BT-M32CS1-MS-A2-1T1L-PZ

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VSVA-BT-M32CS1-MS-A2-1T1L-PZPDF · Festo · на русскомVSVAВсе исполнения серии470 позиций, подбор по параметрам

FAQ

Частые вопросы

VSVA-BT-M32CS1-MS-A2-1T1L-PZ: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VSVA-BT-M32CS1-MS-A2-1T1L-PZ?

Распределитель с электроуправлением Festo VSVA-BT-M32CS1-MS-A2-1T1L-PZ, артикул 8066570: функция — 3/2 Н.З., моностабильный; ширина — 18 мм; присоединение 2 — G1/8; тип управления — электрический; стандартный номинальный расход — 125 л/мин; масса — 110 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VSVA-BT-M32CS1-MS-A2-1T1L-PZ?

По таблице данных Festo: рабочее давление — 3 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен VSVA-BT-M32CS1-MS-A2-1T1L-PZ?

Материал уплотнений — HNBR, NBR; материал корпуса — PA с армированием; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VSVA, кроме VSVA-BT-M32CS1-MS-A2-1T1L-PZ?

В серии «Распределитель с электроуправлением VSVA» — 470 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VSVA-BT-M32CS1-MS-A2-1T1L-PZ?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

07Есть ли на VSVA-BT-M32CS1-MS-A2-1T1L-PZ документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VSVA-BT-M32CS1-MS-A2-1T1L-PZ и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VSVA-BT-M32CS1-MS-A2-1T1L-PZ в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VSVA-BT-M32CS1-MS-A2-1T1L-PZ — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8066570; ввоз официальный, с грузовой таможенной декларацией.
