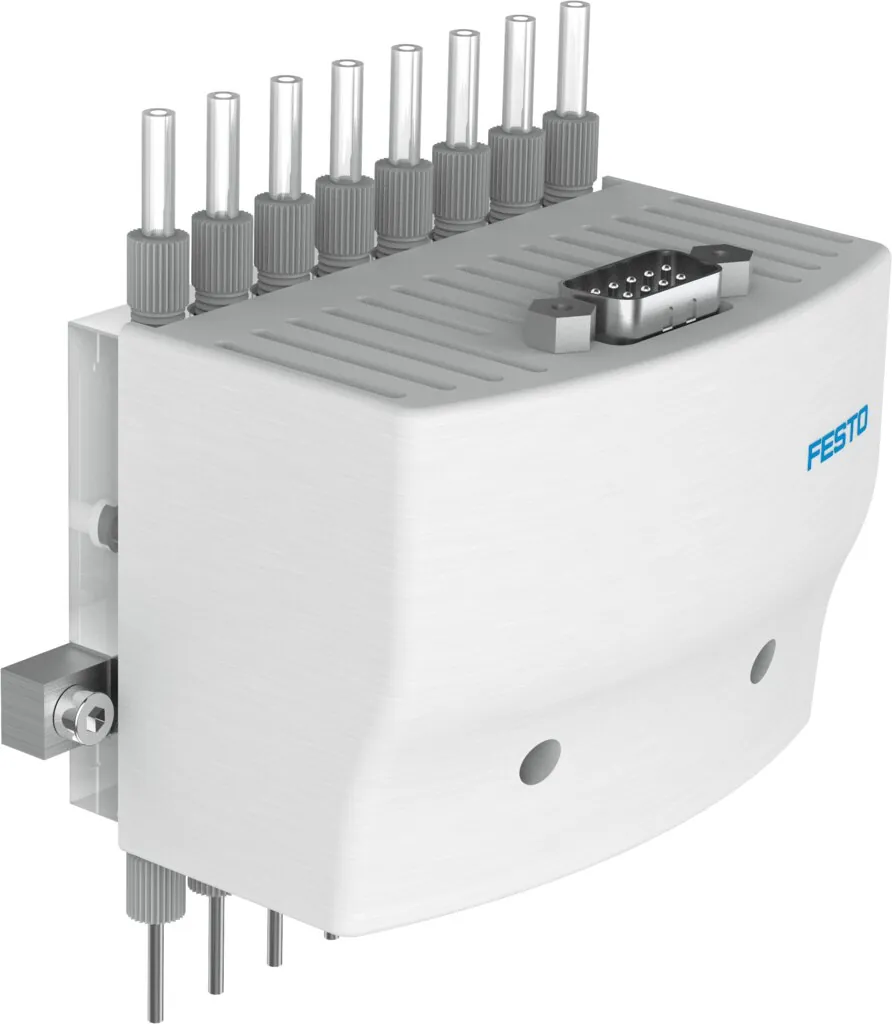

FestoДиспенсерная головка

VTOE-8-D9-T3-M22C-08-V-S-PC-M

GTIN 4052568296742 Оригинал Festo

Диспенсерная головка Festo VTOE-8-D9-T3-M22C-08-V-S-PC-M: 9-пин; Разъем; Sub-D; 8x UNF1/4-28; 1 мм.

Электрическое подключение
9-пин; Разъем; Sub-D
Соединение для текучих сред
8x UNF1/4-28
Номинальная ширина дозирующей иглы
1 мм
Функция распределителя
2/2 Н.З., моностабильный
Условный проход
0,8 мм
Масса
220 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Номинальная ширина дозирующей иглы

Обозначение

Что означает VTOE-8-D9-T3-M22C-08-V-S-PC-M

  1. VTOEСерия

    Диспенсерная головка

  2. 8Число мест под распределители

    8 мест

  3. D9Выходное присоединение

    Сопло длиной 30 мм, проход 1,0 мм

  4. T3Входное присоединение

    Под шланг 3 мм

  5. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  6. 08Условный проход

    0,8 мм

  7. VМатериал мембраны и уплотнений

    FPM

  8. SМатериал корпуса

    PPS

  9. PCМатериал блока

    Поликарбонат

  10. MУправление клапанами

    Электрическое, многополюсный разъём

Характеристики

Технические данные VTOE-8-D9-T3-M22C-08-V-S-PC-M

Основные

Функция распределителя
2/2 Н.З., моностабильный
Внутренний объём
113 мкл, клапан с присоединениями для жидкости
Условный проход
0,8 мм
Номинальная ширина дозирующей иглы
1 мм
Длина дозирующей иглы
30 мм
Монтажный шаг
9 мм
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип сброса
Механическая пружина
Тип пилотного управления
Прямой
Расход воды при макс. рабочем давлении
2000 µl/s
Мин. объём дозы
5 мкл
Примечание по объёму дозы
Зависит от конфигурации, условий и применения
Типовая точность дозирования
<1 % CV для объёмов >5 мкл; <2,5 % CV для объёмов 1–5 мкл
Примечание по точности дозирования
Зависит от конфигурации, условий и применения
Макс. частота переключения
4 Гц
Примечание по частоте переключения
Зависит от температуры окружающей среды и условий монтажа
Время включения
7 мс
Примечание по времени включения
Зависит от конфигурации, условий и применения
Время выключения
2 мс
Примечание по времени выключения
Зависит от конфигурации, условий и применения
Потребление электроэнергии
1,8 Вт
Информация о потребляемой мощности
Спецификация на распределитель
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %
Среда
Среда
Примечание по среде
Учитывайте стойкость материалов, которые вступают в контакт со средой
Инструкции по эксплуатации
См. указания по применению Festo
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Класс защиты
IP30
Примечание по классу защиты
В собранном состоянии
Электрическое подключение
9-пин; Разъем; Sub-D
Тип крепления
Со сквозным отверстием для винтов М3; С внутренней резьбой и центрирующей втулкой
Соединение для текучих сред
8x UNF1/4-28
Примечанеи по подключению
Фитинги для шлангов с наружным диаметров 3 мм
Тип управления
Электрический
Номинальная высота применения
<= 2000 м NHN
Относительная влажность воздуха
0 — 95 %; не конденсирующий
Степень загрязнения
2

Условия работы

Рабочее давление
0 … 0,5 бар
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−20 … 70 °C
Температура среды
5 … 50 °C
Температура окружающей среды
5 … 40 °C

Масса

Вес продукта
220 г

Материалы

Материал дозирующей иглы
Легированная сталь, нержавеющая
Материал дозирующих игл
1.4301
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материалы в контакте со средой
ETFE; FPM; PC; PEEK; PPS; Легированная сталь, нержавеющая

Принадлежности

Что подходит к VTOE-8-D9-T3-M22C-08-V-S-PC-M

По разделу «Принадлежности» каталога Festo — для размера 8. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели3

Подключение воздуха6

Документы

Документация

PDFТаблица данных VTOE-8-D9-T3-M22C-08-V-S-PC-MPDF · Festo · на русскомPDFКаталог Festo VTOEPDF · на английском · Festo, 2026VTOEВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

VTOE-8-D9-T3-M22C-08-V-S-PC-M: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VTOE-8-D9-T3-M22C-08-V-S-PC-M?

Диспенсерная головка Festo VTOE-8-D9-T3-M22C-08-V-S-PC-M, артикул 8063636: электрическое подключение — 9-пин, разъем, Sub-D; соединение для текучих сред — 8x UNF1/4-28; номинальная ширина дозирующей иглы — 1 мм; функция распределителя — 2/2 Н.З., моностабильный; условный проход — 0,8 мм; масса — 220 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VTOE-8-D9-T3-M22C-08-V-S-PC-M?

По таблице данных Festo: рабочее давление — 0 … 0,5 бар; температура окружающей среды — 5 … 40 °C; температура среды — 5 … 50 °C; класс защиты — IP30.

03Из каких материалов изготовлен VTOE-8-D9-T3-M22C-08-V-S-PC-M?

Материал дозирующей иглы — легированная сталь, нержавеющая; материал дозирующих игл — 1.4301; материалы в контакте со средой — ETFE, FPM, PC, PEEK, PPS, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VTOE-8-D9-T3-M22C-08-V-S-PC-M?

VTOE — диспенсерная головка; 8 — число мест под распределители: 8 мест; D9 — выходное присоединение: сопло длиной 30 мм, проход 1,0 мм; T3 — входное присоединение: под шланг 3 мм; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; 08 — условный проход: 0,8 мм; V — материал мембраны и уплотнений: FPM; S — материал корпуса: PPS; PC — материал блока: поликарбонат; M — управление клапанами: электрическое, многополюсный разъём.

05Какие исполнения есть в серии VTOE, кроме VTOE-8-D9-T3-M22C-08-V-S-PC-M?

В серии «Диспенсерная головка VTOE» — 12 позиций. У VTOE-8-D9-T3-M22C-08-V-S-PC-M: номинальная ширина дозирующей иглы — 1 мм. Другие варианты (номинальная ширина дозирующей иглы: 0,6 мм; 0,32 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VTOE-8-D9-T3-M22C-08-V-S-PC-M?

В блоке «Принадлежности» на этой странице: датчики и кабели (3), подключение воздуха (6). Например: KMP6-09P-8-10, LRP-1/4-0,7. Подобраны по каталогу Festo для этого размера.

07Есть ли на VTOE-8-D9-T3-M22C-08-V-S-PC-M документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VTOE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VTOE-8-D9-T3-M22C-08-V-S-PC-M и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VTOE-8-D9-T3-M22C-08-V-S-PC-M в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VTOE-8-D9-T3-M22C-08-V-S-PC-M — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8063636; ввоз официальный, с грузовой таможенной декларацией.
