FestoПневмоостров

VTSA-MP-NPT

Оригинал Festo

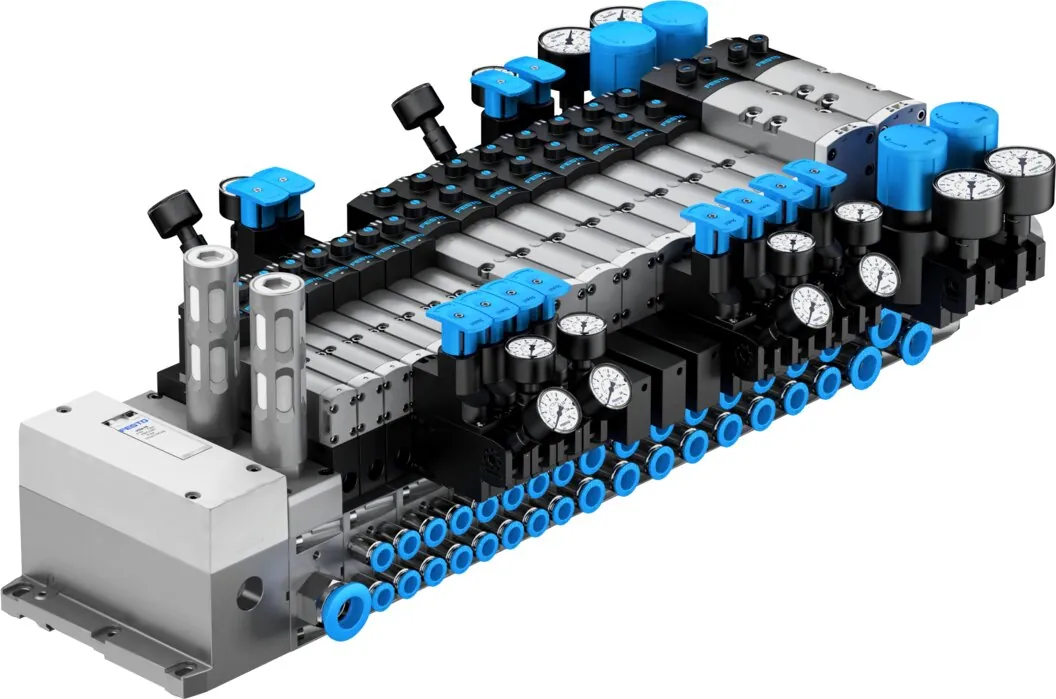

Пневмоостров Festo VTSA-MP-NPT: пневмоостров VTSA, ISO 15407-2, ISO5599-2, с многополюсным подключением. Примерное представление Общая таблица данных - Индивидуальные значения завичят от вашей конфигурации.

Тип пневмоострова
44
Относительная влажность воздуха
0 — 90 %
Класс защиты
IP65; NEMA 4
Пилотное давление
3 … 10 бар
Знак KC
KC-EMV

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

Характеристики

Технические данные VTSA-MP-NPT

Основные

Электрическое подключение
Многополюсный разъем; IO-Link; AP interface
Тип пневмоострова
44
Относительная влажность воздуха
0 — 90 %
Класс защиты
IP65; NEMA 4
Пилотное давление
3 … 10 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Авторизация
BIA; C-Tick; c UL us — Recognized (OL)
Структура пневмоострова
Модульный, вместе могут использоваться различные размеры распределителей
Макс. количество распределителей
32
Макс. кол-во зон давления
32
Тип управления
Электрический
Функция распределителя
2x2/2, Н.З., моностабильные; 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/2 бистабильный с доминирующим сигналом; 5/2 моностабильный; 5/2, моностабильный с функцией безопасности; 5/3 под давлением в нейтральной позиции; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.; 5/3, канал 2 под давлением, канал 4 соединен с выхлопом
Тип конструкции
Золотниковый
Размер клапана
18 мм; 26 мм; 42 мм; 65 мм; 52 мм
Питание пилотного каскада
Внешний; Внутренний
Макс. стандартный номинальный расход
550 л/мин при 18 мм; 1100 л/мин при 26 мм; 1300 л/мин при 42 мм; 2900 л/мин при 52 мм; 4000 л/мин при 65 мм
Пригодность для работы с вакуумом
Да
Функция быстрого выхлопа
Через дроссельную плиту
Отображение статуса сигнала
LED
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 60 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Рабочее давление
−0,9 … 10 бар
Рабочее давление для пневмоострова с внутренним подводом сжатого воздуха к пилотам
3 … 10 бар
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Документы

Документация

PDFТаблица данных VTSA-MP-NPTPDF · Festo · на русскомVTSAВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

VTSA-MP-NPT: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VTSA-MP-NPT?

Пневмоостров Festo VTSA-MP-NPT, артикул 539216: тип пневмоострова — 44; относительная влажность воздуха — 0 — 90 %; класс защиты — IP65, NEMA 4; пилотное давление — 3 … 10 бар; знак KC — KC-EMV. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое пневмоостров?

Группа распределителей на общей плите: у них общее питание сжатым воздухом и общий выхлоп, а электрическое подключение сведено в один разъём или шинный узел.

03При каком давлении и температуре работает VTSA-MP-NPT?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4.

04Какие исполнения есть в серии VTSA, кроме VTSA-MP-NPT?

В серии «Пневмоостров VTSA» — 6 позиций. У VTSA-MP-NPT: электрическое подключение — многополюсный разъем, IO-Link, AP interface. Другие варианты (электрическое подключение: полевая шина) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VTSA-MP-NPT документация и 3D-модель?

На этой странице: таблица данных Festo в PDF. Скачивание без регистрации.

06Сколько стоит VTSA-MP-NPT и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VTSA-MP-NPT в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VTSA-MP-NPT — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 539216; ввоз официальный, с грузовой таможенной декларацией.
