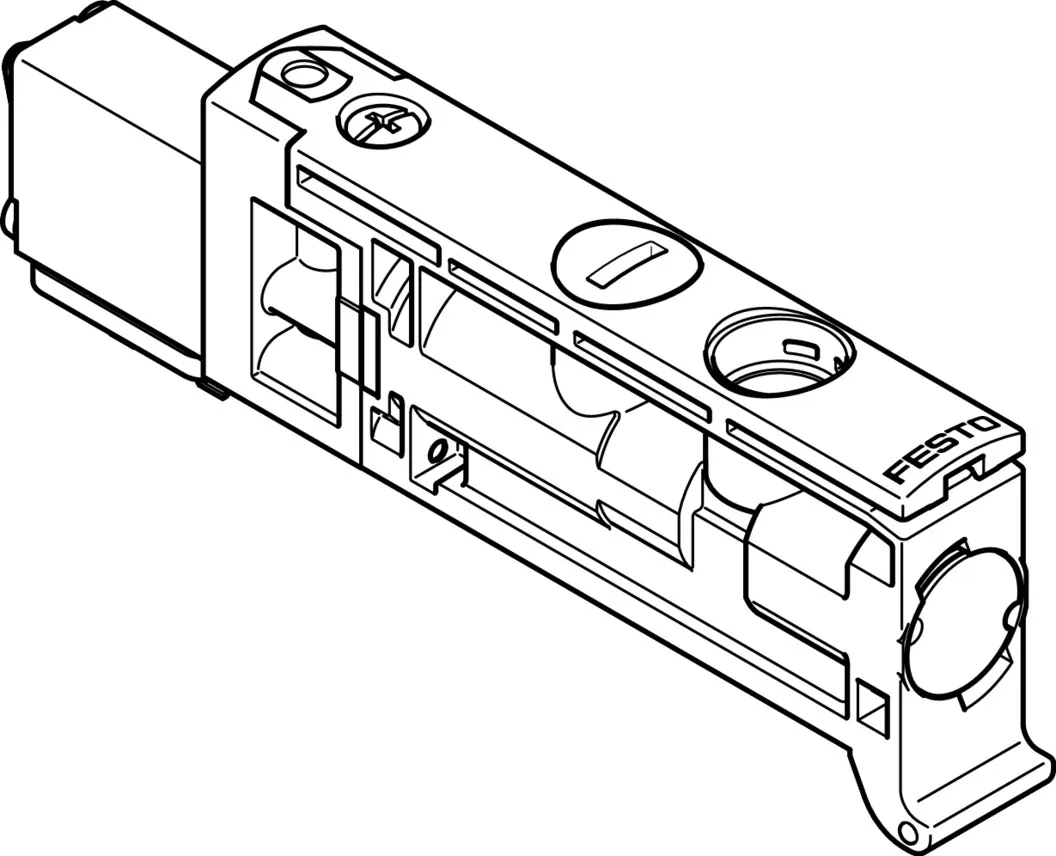

FestoРаспределитель с электроуправлением

VUVB-ST12-M32U-MZD-QX-1T1

GTIN 4052568104290 Оригинал Festo

Распределитель с электроуправлением Festo VUVB-ST12-M32U-MZD-QX-1T1: 3/2 Н.О., моностабильный; 12 мм; тарельчатый клапан с пружинным возвратом; защелкиваемый; Толкающий.

Функция
3/2 Н.О., моностабильный
Размер клапана
12 мм
Ручное дублирование
Защелкиваемый; Толкающий
Тип управления
Электрический
Стандартный номинальный расход
240 … 400 л/мин
Масса
28 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Ручное дублирование

Характеристики

Технические данные VUVB-ST12-M32U-MZD-QX-1T1

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Размер клапана
12 мм
Стандартный номинальный расход
240 … 400 л/мин
Тип конструкции
Тарельчатый клапан с пружинным возвратом
Класс защиты
IP65
Условный проход
4 мм
Функция быстрого выхлопа
Не дросселируемый
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Нереверсивный
Прим. указание по рабочему давлению
0 — 0.8 МПа with external pilot air; 0 — 8 бар с внешним питанием пилотов
Пилотное давление
2,8 … 8 бар
Время выключения
14 мс
Время включения
6 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
800 мкс
Макс. негативный тестовый импульс с логикой 1
300 мкс
Характеристики катушки
24 В пост. тока: 1 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Уровень звукового давления
85 дБ(А)
Электрическое подключение
Через коллектор
Тип крепления
На монтажной плите
Подвод пилотного воздуха 14
Монтажная плита
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 3
Монтажная плита
Пневматическое присоединение, канал 5
Монтажная плита

Условия работы

Рабочее давление
2,8 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
28,1 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
PA с армированием
Материал каретки
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VUVB-ST12-M32U-MZD-QX-1T1PDF · Festo · на русскомVUVBВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

VUVB-ST12-M32U-MZD-QX-1T1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVB-ST12-M32U-MZD-QX-1T1?

Распределитель с электроуправлением Festo VUVB-ST12-M32U-MZD-QX-1T1, артикул 576003: функция — 3/2 Н.О., моностабильный; размер клапана — 12 мм; ручное дублирование — защелкиваемый, толкающий; тип управления — электрический; стандартный номинальный расход — 240 … 400 л/мин; масса — 28 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVB-ST12-M32U-MZD-QX-1T1?

По таблице данных Festo: рабочее давление — 2,8 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен VUVB-ST12-M32U-MZD-QX-1T1?

Материал уплотнений — NBR, TPE-U(PU); материал корпуса — PA с армированием; материал каретки — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VUVB, кроме VUVB-ST12-M32U-MZD-QX-1T1?

В серии «Распределитель с электроуправлением VUVB» — 12 позиций. У VUVB-ST12-M32U-MZD-QX-1T1: функция — 3/2 Н.О., моностабильный; ручное дублирование — защелкиваемый, толкающий. Другие варианты (функция: 3/2 Н.З., моностабильный; 5/2 моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VUVB-ST12-M32U-MZD-QX-1T1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VUVB-ST12-M32U-MZD-QX-1T1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVB-ST12-M32U-MZD-QX-1T1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VUVB-ST12-M32U-MZD-QX-1T1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 576003; ввоз официальный, с грузовой таможенной декларацией.
