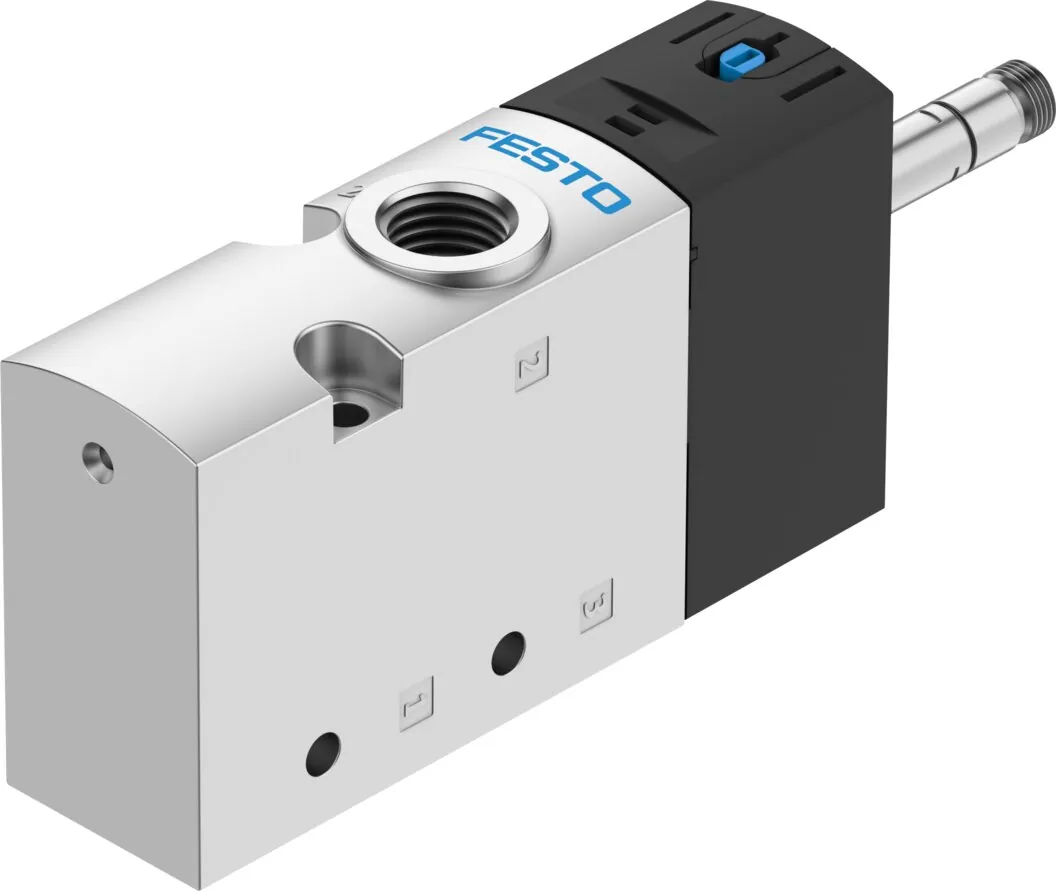

FestoРаспределитель с электроуправлением

VUVS-L25-M32C-AZD-G14-F8

GTIN 4052568260293 Оригинал Festo

Распределитель с электроуправлением Festo VUVS-L25-M32C-AZD-G14-F8: 3/2 Н.З., моностабильный; 26,5 мм; g1/4.

Функция
3/2 Н.З., моностабильный
Размер клапана
26,5 мм
Присоединение 1
G1/4
Тип управления
Электрический
Стандартный номинальный расход
1000 л/мин
Масса
244 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VUVS-L25-M32C-AZD-G14-F8

  1. VUVSСерия

    Распределитель с электроуправлением

  2. L25Тип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 25

  3. M32CФункция распределителя

    3/2-распределитель, нормально закрытый

  4. AZDСпособ возврата и воздух управления и ручное управление

    Пневматическая пружина; внешний; без фиксации, с фиксацией

  5. G14Пневматическое присоединение

    G1/4

  6. F8Пилотное управление

    С якорной трубкой 8 мм, удлинённой

Характеристики

Технические данные VUVS-L25-M32C-AZD-G14-F8

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Размер клапана
26,5 мм
Стандартный номинальный расход
1000 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Авторизация
C UL us — Recognized (OL)
Сертификационный департамент
DNVGL-TAA000011 Дж
Условный проход
6,3 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
2,5 … 10 бар
Значение b
0,3
Значение С
4,7 л/(с·бар)
Время выключения
26 мс
Время включения
13 мс
Макс. позитивный тестовый импульс с логикой 0
2000 мкс
Макс. негативный тестовый импульс с логикой 1
3600 мкс
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Тип крепления
На мколлекторной плите; со сквозным отверстием
Присоединение продувочного канала
Не направленный
Выхлоп пилота, канал 82
M5
Подвод пилотного воздуха 12
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
244 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевое литье под давление; Окрашен
Материал каретки
Алюминиевый сплав
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к VUVS-L25-M32C-AZD-G14-F8

По разделу «Принадлежности» каталога Festo — для размера 25. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление4
Сменные части4
Прочее2
Датчики и кабели24

Катушки и управление24

Документы

Документация

PDFТаблица данных VUVS-L25-M32C-AZD-G14-F8PDF · Festo · на русскомPDFКаталог Festo VTUS-GPDF · на английском · Festo, 2026VUVSВсе исполнения серии281 позиция, подбор по параметрам

FAQ

Частые вопросы

VUVS-L25-M32C-AZD-G14-F8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVS-L25-M32C-AZD-G14-F8?

Распределитель с электроуправлением Festo VUVS-L25-M32C-AZD-G14-F8, артикул 575472: функция — 3/2 Н.З., моностабильный; размер клапана — 26,5 мм; присоединение 1 — G1/4; тип управления — электрический; стандартный номинальный расход — 1000 л/мин; масса — 244 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVS-L25-M32C-AZD-G14-F8?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VUVS-L25-M32C-AZD-G14-F8?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление, окрашен; материал каретки — алюминиевый сплав; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUVS-L25-M32C-AZD-G14-F8?

VUVS — распределитель с электроуправлением; L25 — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 25; M32C — функция распределителя: 3/2-распределитель, нормально закрытый; AZD — способ возврата и воздух управления и ручное управление: пневматическая пружина, внешний, без фиксации, с фиксацией; G14 — пневматическое присоединение: G1/4; F8 — пилотное управление: с якорной трубкой 8 мм, удлинённой.

06Какие исполнения есть в серии VUVS, кроме VUVS-L25-M32C-AZD-G14-F8?

В серии «Распределитель с электроуправлением VUVS» — 281 позиция. У VUVS-L25-M32C-AZD-G14-F8: функция — 3/2 Н.З., моностабильный. Другие варианты (функция: 3/2 Н.О., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.; 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUVS-L25-M32C-AZD-G14-F8?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (4), сменные части (4), прочее (2), датчики и кабели (24), катушки и управление (24). Например: QS-G1/4-10, VAME-B10-25-A, VAME-B10-25-MK, VAMC-B10-25-CH2-S, KMC-1-230AC-2,5. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUVS-L25-M32C-AZD-G14-F8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VTUS-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUVS-L25-M32C-AZD-G14-F8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVS-L25-M32C-AZD-G14-F8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUVS-L25-M32C-AZD-G14-F8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 575472; ввоз официальный, с грузовой таможенной декларацией.
