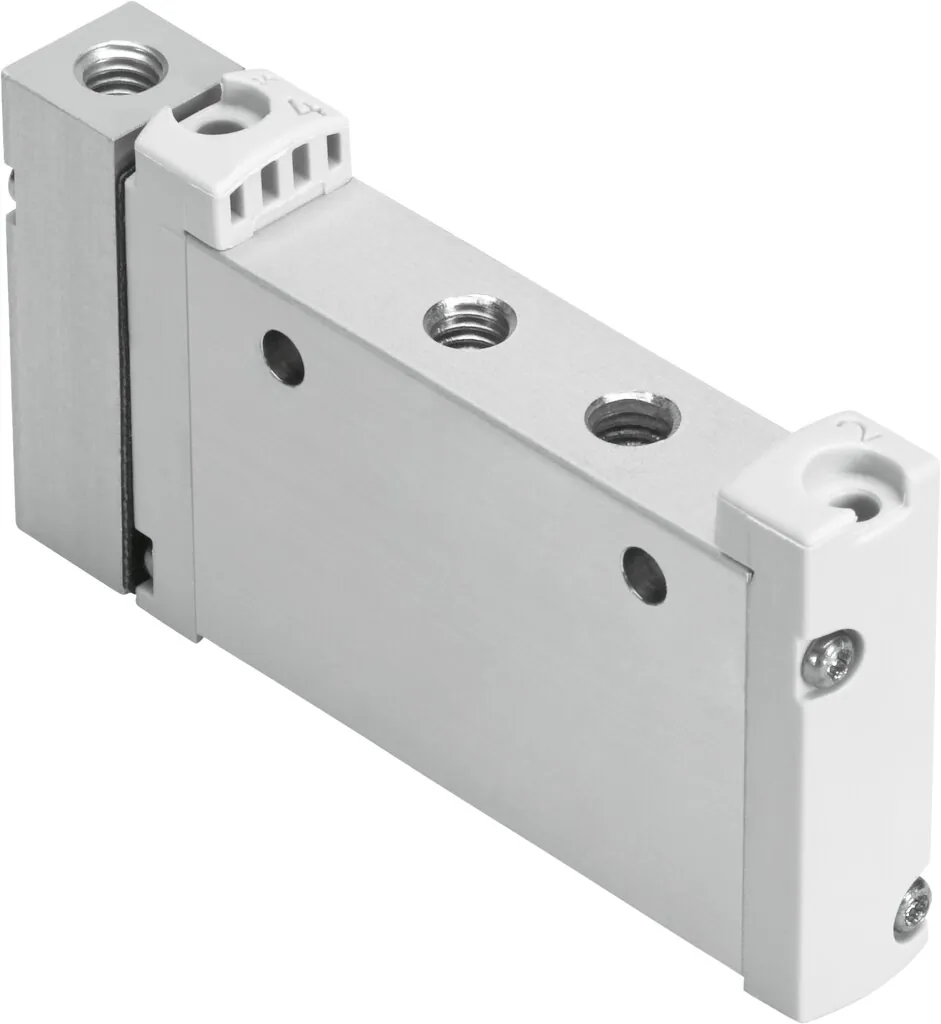

FestoПневмораспределитель

VUWG-L10-M52-R-M5

GTIN 4052568102876 Оригинал Festo

Пневмораспределитель Festo VUWG-L10-M52-R-M5: 5/2 моностабильный; 10 мм; m5; 10,5 мм.

Функция
5/2 моностабильный
Размер клапана
10 мм
Присоединение 1
M5
Монтажный шаг
10,5 мм
Тип управления
Пневматический
Масса
45 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 1

Обозначение

Что означает VUWG-L10-M52-R-M5

  1. VUWGСерия

    Пневмораспределитель

  2. L10Тип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 10

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. RСпособ возврата

    Комбинированная: пневматическая и механическая пружина

  5. M5Пневматическое присоединение

    M5

Характеристики

Технические данные VUWG-L10-M52-R-M5

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Пневматический
Размер клапана
10 мм
Стандартный номинальный расход
220 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина; Воздушная пружина
Монтажный шаг
10,5 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Направление потока
Реверсивный с ограничениями
Перекрытие
Положительное перекрытие
Пилотное давление
2,5 … 10 бар
Пригодность для работы с вакуумом
Нет
Время выключения
12 мс
Время включения
6 мс
Тип крепления
На PR-коллекторе; со сквозным отверстием
Подвод пилотного воздуха 12
M5
Подвод пилотного воздуха 14
M5
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M5
Пневматическое подключение, канал 3
M5
Пневматическое присоединение, канал 4
M5
Пневматическое присоединение, канал 5
M5

Условия работы

Рабочее давление
2,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
45 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминий; Анодированный

Принадлежности

Что подходит к VUWG-L10-M52-R-M5

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы10
Крепление4

Документы

Документация

PDFТаблица данных VUWG-L10-M52-R-M5PDF · Festo · на русскомPDFКаталог Festo VUWG-GPDF · на английском · Festo, 2026VUWGВсе исполнения серии54 позиции, подбор по параметрам

FAQ

Частые вопросы

VUWG-L10-M52-R-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUWG-L10-M52-R-M5?

Пневмораспределитель Festo VUWG-L10-M52-R-M5, артикул 573808: функция — 5/2 моностабильный; размер клапана — 10 мм; присоединение 1 — M5; монтажный шаг — 10,5 мм; тип управления — пневматический; масса — 45 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUWG-L10-M52-R-M5?

По таблице данных Festo: рабочее давление — 2,5 … 10 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VUWG-L10-M52-R-M5?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUWG-L10-M52-R-M5?

VUWG — пневмораспределитель; L10 — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 10; M52 — функция распределителя: 5/2-распределитель, моностабильный; R — способ возврата: комбинированная: пневматическая и механическая пружина; M5 — пневматическое присоединение: M5.

06Какие исполнения есть в серии VUWG, кроме VUWG-L10-M52-R-M5?

В серии «Пневмораспределитель VUWG» — 54 позиции. У VUWG-L10-M52-R-M5: функция — 5/2 моностабильный; присоединение 1 — M5. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.; 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUWG-L10-M52-R-M5?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (10), крепление (4). Например: QSM-M5-6, VABB-L1-10-S, NPQH-BK-G18-P10. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUWG-L10-M52-R-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VUWG-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUWG-L10-M52-R-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUWG-L10-M52-R-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUWG-L10-M52-R-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 573808; ввоз официальный, с грузовой таможенной декларацией.
