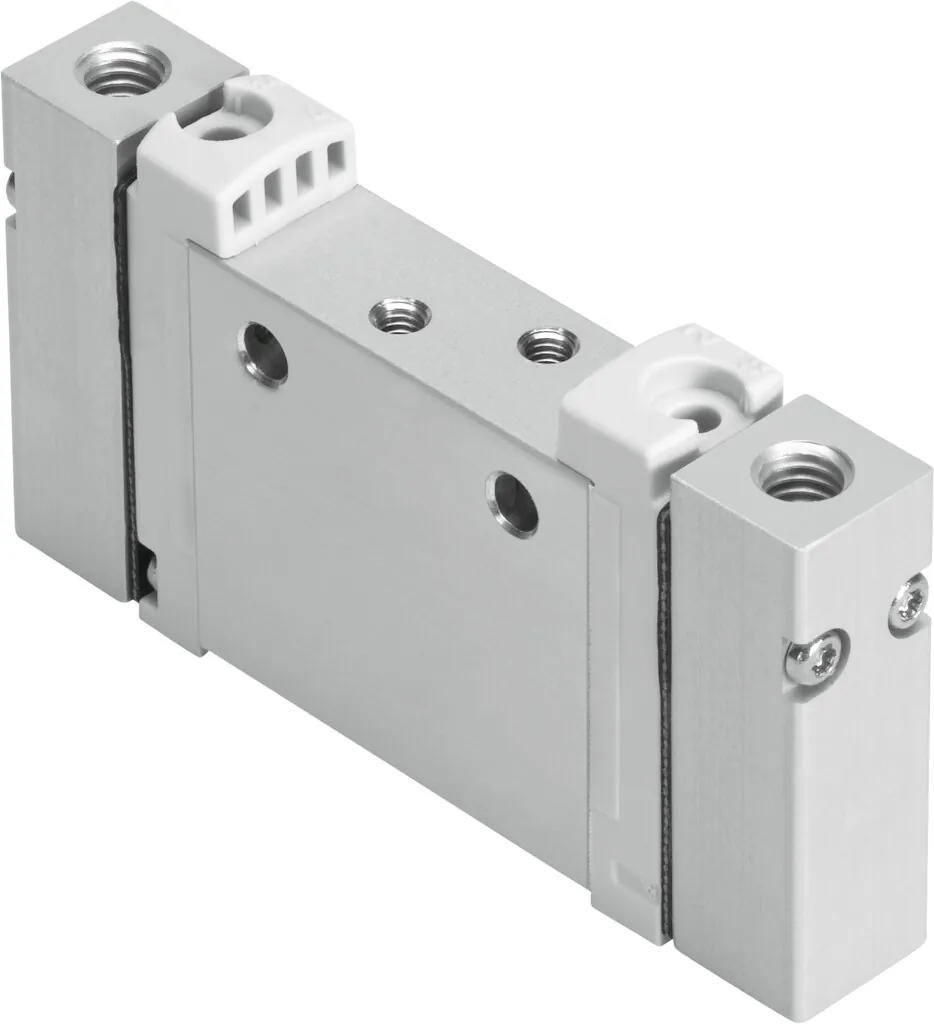

FestoПневмораспределитель

VUWG-L10A-P53U-M3

GTIN 4052568221034 Оригинал Festo

Пневмораспределитель Festo VUWG-L10A-P53U-M3: 5/3 под давлением в нейтральной позиции; 10 мм; m3; 10,5 мм.

Размер клапана
10 мм
Присоединение 1
M3
Монтажный шаг
10,5 мм
Тип управления
Пневматический
Стандартный номинальный расход
90 л/мин
Масса
40 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 1

Обозначение

Что означает VUWG-L10A-P53U-M3

  1. VUWGСерия

    Пневмораспределитель

  2. L10AТип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 10, изменённый расход

  3. P53UФункция распределителя

    5/3-распределитель, в среднем положении выходы под давлением

  4. M3Пневматическое присоединение

    M3

Характеристики

Технические данные VUWG-L10A-P53U-M3

Основные

Функция распределителя
5/3 под давлением в нейтральной позиции
Тип управления
Пневматический
Размер клапана
10 мм
Стандартный номинальный расход
90 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Монтажный шаг
10,5 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Направление потока
Реверсивный
Перекрытие
Неопределённое перекрытие
Пилотное давление
3 … 10 бар
Пригодность для работы с вакуумом
Да
Время выключения
19 мс
Время включения
7 мс
Время переключения, реверс
9 мс
Тип крепления
На PR-коллекторе; со сквозным отверстием
Подвод пилотного воздуха 12
M5
Подвод пилотного воздуха 14
M5
Пневматическое подключение, канал 1
M3
Пневматическое подключение, канал 2
M3
Пневматическое подключение, канал 3
M3
Пневматическое присоединение, канал 4
M3
Пневматическое присоединение, канал 5
M3

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
40 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминий; Анодированный

Принадлежности

Что подходит к VUWG-L10A-P53U-M3

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

Документы

Документация

PDFТаблица данных VUWG-L10A-P53U-M3PDF · Festo · на русскомPDFКаталог Festo VUWG-GPDF · на английском · Festo, 2026VUWGВсе исполнения серии54 позиции, подбор по параметрам

FAQ

Частые вопросы

VUWG-L10A-P53U-M3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUWG-L10A-P53U-M3?

Пневмораспределитель Festo VUWG-L10A-P53U-M3, артикул 573799: размер клапана — 10 мм; присоединение 1 — M3; монтажный шаг — 10,5 мм; тип управления — пневматический; стандартный номинальный расход — 90 л/мин; масса — 40 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUWG-L10A-P53U-M3?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VUWG-L10A-P53U-M3?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUWG-L10A-P53U-M3?

VUWG — пневмораспределитель; L10A — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 10, изменённый расход; P53U — функция распределителя: 5/3-распределитель, в среднем положении выходы под давлением; M3 — пневматическое присоединение: M3.

06Какие исполнения есть в серии VUWG, кроме VUWG-L10A-P53U-M3?

В серии «Пневмораспределитель VUWG» — 54 позиции. У VUWG-L10A-P53U-M3: функция — 5/3 под давлением в нейтральной позиции; присоединение 1 — M3. Другие варианты (функция: 5/2 бистабильный, 5/2 моностабильный, 5/3 выхлоп в нейтральной позиции, 5/3 Н.З.) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUWG-L10A-P53U-M3?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUWG-L10A-P53U-M3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VUWG-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUWG-L10A-P53U-M3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUWG-L10A-P53U-M3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUWG-L10A-P53U-M3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 573799; ввоз официальный, с грузовой таможенной декларацией.
