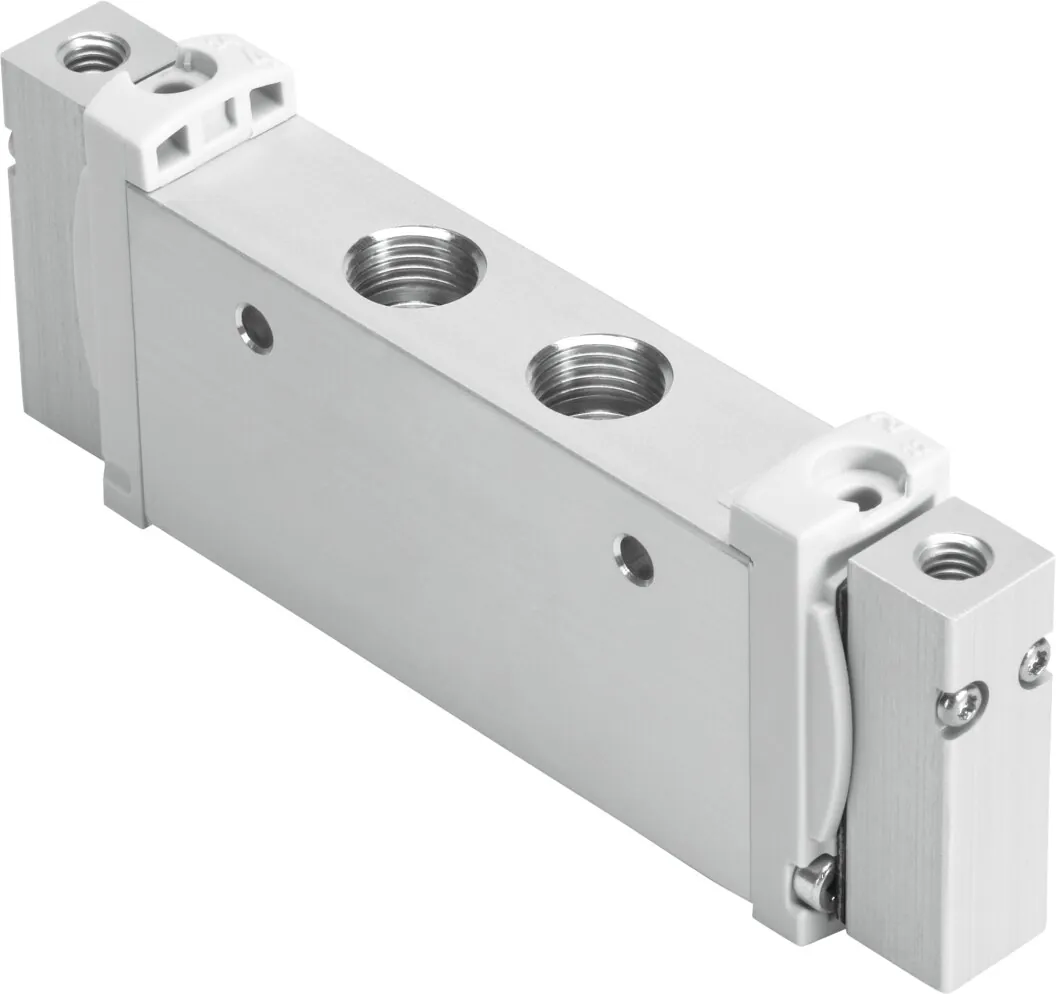

FestoПневмораспределитель

VUWG-L18-T32U-A-G14

GTIN 4052568222666 Оригинал Festo

Пневмораспределитель Festo VUWG-L18-T32U-A-G14: 2x3/2, Н.О., моностабильные; 18 мм; g1/4; 19 мм.

Функция
2x3/2, Н.О., моностабильные
Размер клапана
18 мм
Присоединение 1
G1/4
Монтажный шаг
19 мм
Тип управления
Пневматический
Масса
160 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VUWG-L18-T32U-A-G14

  1. VUWGСерия

    Пневмораспределитель

  2. L18Тип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 18

  3. T32UФункция распределителя

    2 × 3/2-распределитель, нормально открытый

  4. AСпособ возврата

    Пневматическая пружина

  5. G14Пневматическое присоединение

    G1/4

Характеристики

Технические данные VUWG-L18-T32U-A-G14

Основные

Функция распределителя
2x3/2, Н.О., моностабильные
Тип управления
Пневматический
Размер клапана
18 мм
Стандартный номинальный расход
1000 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Монтажный шаг
19 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Направление потока
Реверсивный с ограничениями
Перекрытие
Положительное перекрытие
Пилотное давление
1,5 … 10 бар
Пригодность для работы с вакуумом
Нет
Время выключения
36 мс
Время включения
12 мс
Тип крепления
На PR-коллекторе; со сквозным отверстием
Подвод пилотного воздуха 12
M5
Подвод пилотного воздуха 14
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
160 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминий; Анодированный

Принадлежности

Что подходит к VUWG-L18-T32U-A-G14

По разделу «Принадлежности» каталога Festo — для размера 18. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы3
Крепление3

Документы

Документация

PDFТаблица данных VUWG-L18-T32U-A-G14PDF · Festo · на русскомPDFКаталог Festo VUWG-GPDF · на английском · Festo, 2026VUWGВсе исполнения серии54 позиции, подбор по параметрам

FAQ

Частые вопросы

VUWG-L18-T32U-A-G14: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUWG-L18-T32U-A-G14?

Пневмораспределитель Festo VUWG-L18-T32U-A-G14, артикул 574264: функция — 2x3/2, Н.О., моностабильные; размер клапана — 18 мм; присоединение 1 — G1/4; монтажный шаг — 19 мм; тип управления — пневматический; масса — 160 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUWG-L18-T32U-A-G14?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VUWG-L18-T32U-A-G14?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUWG-L18-T32U-A-G14?

VUWG — пневмораспределитель; L18 — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 18; T32U — функция распределителя: 2 × 3/2-распределитель, нормально открытый; A — способ возврата: пневматическая пружина; G14 — пневматическое присоединение: G1/4.

06Какие исполнения есть в серии VUWG, кроме VUWG-L18-T32U-A-G14?

В серии «Пневмораспределитель VUWG» — 54 позиции. У VUWG-L18-T32U-A-G14: функция — 2x3/2, Н.О., моностабильные. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.; 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUWG-L18-T32U-A-G14?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (3), крепление (3). Например: QS-G1/4-10, VABB-L1-18, NPQH-BK-G14-P10. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUWG-L18-T32U-A-G14 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VUWG-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUWG-L18-T32U-A-G14 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUWG-L18-T32U-A-G14 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUWG-L18-T32U-A-G14 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 574264; ввоз официальный, с грузовой таможенной декларацией.
