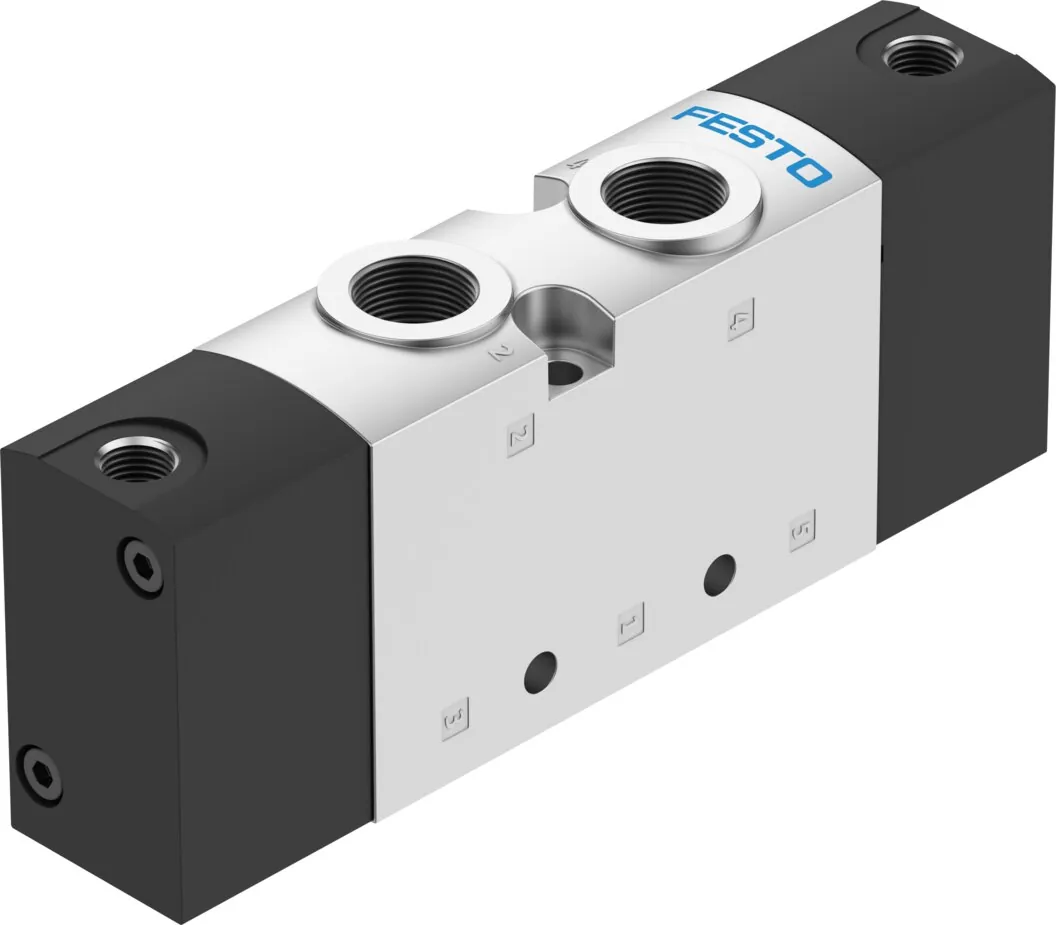

FestoПневмораспределитель

VUWS-L30-P53E-M-G38

GTIN 4052568261733 Оригинал Festo

Пневмораспределитель Festo VUWS-L30-P53E-M-G38: 5/3 выхлоп в нейтральной позиции; 31 мм; g3/8; внутренний.

Функция
5/3 выхлоп в нейтральной позиции
Размер клапана
31 мм
Присоединение 1
G3/8
Питание пилотного каскада
Внутренний
Тип управления
Пневматический
Масса
542 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VUWS-L30-P53E-M-G38

  1. VUWSСерия

    Пневмораспределитель

  2. L30Тип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 30

  3. P53EФункция распределителя

    5/3-распределитель, в среднем положении выходы соединены с выхлопом

  4. MСпособ возврата

    Механическая пружина

  5. G38Пневматическое присоединение

    G3/8

Характеристики

Технические данные VUWS-L30-P53E-M-G38

Основные

Функция распределителя
5/3 выхлоп в нейтральной позиции
Тип управления
Пневматический
Размер клапана
31 мм
Стандартный номинальный расход
1700 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Авторизация
C UL us — Recognized (OL)
Условный проход
8,1 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Питание пилотного каскада
Внутренний
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
2,5 … 10 бар
Время выключения
98 мс
Время включения
19 мс
Время переключения, реверс
41 мс
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Тип крепления
На мколлекторной плите; со сквозным отверстием
Присоединение продувочного канала
Не направленный
Подвод пилотного воздуха 12
G1/8
Подвод пилотного воздуха 14
G1/8
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8
Пневматическое подключение, канал 3
G3/8
Пневматическое присоединение, канал 4
G3/8
Пневматическое присоединение, канал 5
G3/8

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
542 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевое литье под давление; Окрашен
Материал каретки
Алюминиевый сплав
Материал винтов
Сталь никелированная

Принадлежности

Что подходит к VUWS-L30-P53E-M-G38

По разделу «Принадлежности» каталога Festo — для размера 30. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы11
Крепление3
Сменные части1
Прочее1

Документы

Документация

PDFТаблица данных VUWS-L30-P53E-M-G38PDF · Festo · на русскомPDFКаталог Festo VUWS-GPDF · на английском · Festo, 2026VUWSВсе исполнения серии60 позиций, подбор по параметрам

FAQ

Частые вопросы

VUWS-L30-P53E-M-G38: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUWS-L30-P53E-M-G38?

Пневмораспределитель Festo VUWS-L30-P53E-M-G38, артикул 575636: функция — 5/3 выхлоп в нейтральной позиции; размер клапана — 31 мм; присоединение 1 — G3/8; питание пилотного каскада — внутренний; тип управления — пневматический; масса — 542 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUWS-L30-P53E-M-G38?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VUWS-L30-P53E-M-G38?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление, окрашен; материал каретки — алюминиевый сплав; материал винтов — сталь никелированная. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUWS-L30-P53E-M-G38?

VUWS — пневмораспределитель; L30 — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 30; P53E — функция распределителя: 5/3-распределитель, в среднем положении выходы соединены с выхлопом; M — способ возврата: механическая пружина; G38 — пневматическое присоединение: G3/8.

06Какие исполнения есть в серии VUWS, кроме VUWS-L30-P53E-M-G38?

В серии «Пневмораспределитель VUWS» — 60 позиций. У VUWS-L30-P53E-M-G38: функция — 5/3 выхлоп в нейтральной позиции. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 3/2 Н.З., моностабильный; 3/2 Н.О., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 Н.З. и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUWS-L30-P53E-M-G38?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (11), крепление (3), сменные части (1), прочее (1). Например: QS-G3/8-12, VABB-B10-30-A, VAME-B10-20-W, VAME-B10-30-MK, ASLR-C-E4. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUWS-L30-P53E-M-G38 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VUWS-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUWS-L30-P53E-M-G38 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUWS-L30-P53E-M-G38 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUWS-L30-P53E-M-G38 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 575636; ввоз официальный, с грузовой таможенной декларацией.
