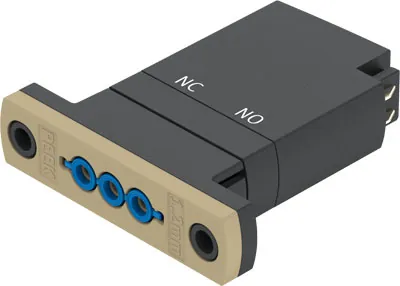

FestoКлапан с электроуправлением и разделением сред

VYKA-F7-M22C-12-D2-PV-5YQ7

GTIN 4052568459550 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Клапан с электроуправлением и разделением сред Festo VYKA-F7-M22C-12-D2-PV-5YQ7: для поиска альтернативных продуктов используйте Support Portal.

Функция
2/2 Н.З., моностабильный
Тип уплотнения
Мягкий
Условный проход
1,2 мм
Направление потока
Реверсивный с ограничениями
Тип управления
Электрический
Масса
11 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает VYKA-F7-M22C-12-D2-PV-5YQ7

  1. VYKAСерия

    Клапан с электроуправлением и разделением сред

  2. F7Тип монтажа и типоразмер

    Фланцевый монтаж; размер 7

  3. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  4. 12Условный проход

    1,2 мм

  5. D2Диапазон давления, бар

    0 … 2

  6. PVМатериал корпуса и материал мембраны и уплотнений

    PEEK; FPM

  7. 5YQ7Номинальное напряжение и электрическое подключение

    12 … 26 В пост. тока; розетка, схема контактов Q

Характеристики

Технические данные VYKA-F7-M22C-12-D2-PV-5YQ7

Основные

Тип конструкции
Клапан с коромыслом и мембранным уплотнением
Тип уплотнения
Мягкий
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Функция распределителя
2/2 Н.З., моностабильный
Условный проход
1,2 мм
Направление потока
Реверсивный с ограничениями
Тип управления
Электрический
Тип пилотного управления
Прямой
Тип сброса
Механическая пружина
Ручное дублирование
Нет
Положение при сборке
Любое
Тип крепления
Со сквозным отверстием для винта М2
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, технология подключения
Схема присоединения Q7
Электрическое подключение 1, количество контактов/проводов
2
Размер
7
Монтажный шаг
7,5 мм
Соединение для текучих сред
Фланец
Среда
Среда; Газообразная среда
Примечание по среде
Учитывайте стойкость материалов, которые вступают в контакт со средой; Максимальный размер частиц: 5 мкм
Внутренний объём
15 мкл, клапан; 21 мкл, клапан с присоединениями для жидкости
Примечание по давлению среды
IN:0-2/0-0,2/0-29; OUT:0-1/0-0,1/0-14,5
Разрушающее давление
2,3 МПа
Диапазон рабочего напряжения DC
12 … 26 В
Примечание по рабочему напряжению DC
С электрическим блоком VAVE-K1-…
Допустимые колебания напряжения
+/- 10 %
Потребление электроэнергии
3,5 Вт
Информация о потребляемой мощности
Low-current phase 0.3 Вт, high-current phase 3.5 Вт for 60 мс, in combination with VAVE-K1-…
Характеристики катушки
12 — 26 В пост. тока: low-current phase 0.06 Вт, high-current phase 2.2 Вт
Класс изоляции
B
Рабочий цикл
100 % со снижением тока удержания; Соблюдайте правила при работе с электромагнитными клапанами
Макс. частота переключения
6 Гц
Примечание по частоте переключения
Зависит от температуры окружающей среды и условий монтажа; При ПВ 100 % зависит от температуры окружающей среды и условий монтажа
Время включения при жидкой среде
5 мс
Время включения на газообразной среде
4 мс
Стандартный номинальный расход
7,2 л/мин
Примечание по стандартному номинальному расходу
In case of a pressure drop of 1 -> 0 бар (gaseous media)
Расход Kv
0,22 л/мин
Примечание по расходу Kv
Для воды; Pressure difference 1 бар
Расход воды при макс. рабочем давлении
0,018 m³/h; 0,3 л/мин
Класс защиты
IP40
Примечание по классу защиты
В собранном состоянии
Инструкции по эксплуатации
Только для помещений

Условия работы

Температура жидкой среды
0 … 50 °C
Температура газообразной среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Температура хранения
−20 … 70 °C
Давление среды
0 … 0,2 МПа
Рабочее давление
0 … 2 бар
Давление разрушения
23 бар
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии

Масса

Вес продукта
10,9 г

Материалы

Материалы в контакте со средой
FPM; PEEK
Материал корпуса
PA с армированием; PEEK; PPA усиленный
Материал мембраны
FPM
Материал уплотнений
FPM
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к VYKA-F7-M22C-12-D2-PV-5YQ7

По разделу «Принадлежности» каталога Festo — для размера 12. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Плиты и коллекторы3
Датчики и кабели2

Подключение воздуха2

Документы

Документация

PDFТаблица данных VYKA-F7-M22C-12-D2-PV-5YQ7PDF · Festo · на русскомPDFКаталог Festo VYKAPDF · на английском · Festo, 2022VYKAВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

VYKA-F7-M22C-12-D2-PV-5YQ7: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VYKA-F7-M22C-12-D2-PV-5YQ7?

Клапан с электроуправлением и разделением сред Festo VYKA-F7-M22C-12-D2-PV-5YQ7, артикул 8114567: функция — 2/2 Н.З., моностабильный; тип уплотнения — мягкий; условный проход — 1,2 мм; направление потока — реверсивный с ограничениями; тип управления — электрический; масса — 11 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VYKA-F7-M22C-12-D2-PV-5YQ7?

По таблице данных Festo: рабочее давление — 0 … 2 бар; температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Из каких материалов изготовлен VYKA-F7-M22C-12-D2-PV-5YQ7?

Материалы в контакте со средой — FPM, PEEK; материал корпуса — PA с армированием, PEEK, PPA усиленный; материал мембраны — FPM; материал уплотнений — FPM. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VYKA-F7-M22C-12-D2-PV-5YQ7?

VYKA — клапан с электроуправлением и разделением сред; F7 — тип монтажа и типоразмер: фланцевый монтаж, размер 7; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; 12 — условный проход: 1,2 мм; D2 — диапазон давления, бар: 0 … 2; PV — материал корпуса и материал мембраны и уплотнений: PEEK, FPM; 5YQ7 — номинальное напряжение и электрическое подключение: 12 … 26 В пост. тока, розетка, схема контактов Q.

05Какие исполнения есть в серии VYKA, кроме VYKA-F7-M22C-12-D2-PV-5YQ7?

В серии «Клапан с электроуправлением и разделением сред VYKA» — 6 позиций. У VYKA-F7-M22C-12-D2-PV-5YQ7: функция — 2/2 Н.З., моностабильный. Другие варианты (функция: 2/2 нормально открытый, моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VYKA-F7-M22C-12-D2-PV-5YQ7?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (3), датчики и кабели (2), подключение воздуха (2). Например: VABS-K1-7B-12-M5-P, NEBV-Q7G2-PD-0.1-N-LE2, NPQR-DK-M5-Q4. Подобраны по каталогу Festo для этого размера.

07Есть ли на VYKA-F7-M22C-12-D2-PV-5YQ7 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VYKA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VYKA-F7-M22C-12-D2-PV-5YQ7 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VYKA-F7-M22C-12-D2-PV-5YQ7 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VYKA-F7-M22C-12-D2-PV-5YQ7 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8114567; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить VYKA-F7-M22C-12-D2-PV-5YQ7?

Производитель снял VYKA-F7-M22C-12-D2-PV-5YQ7 с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
