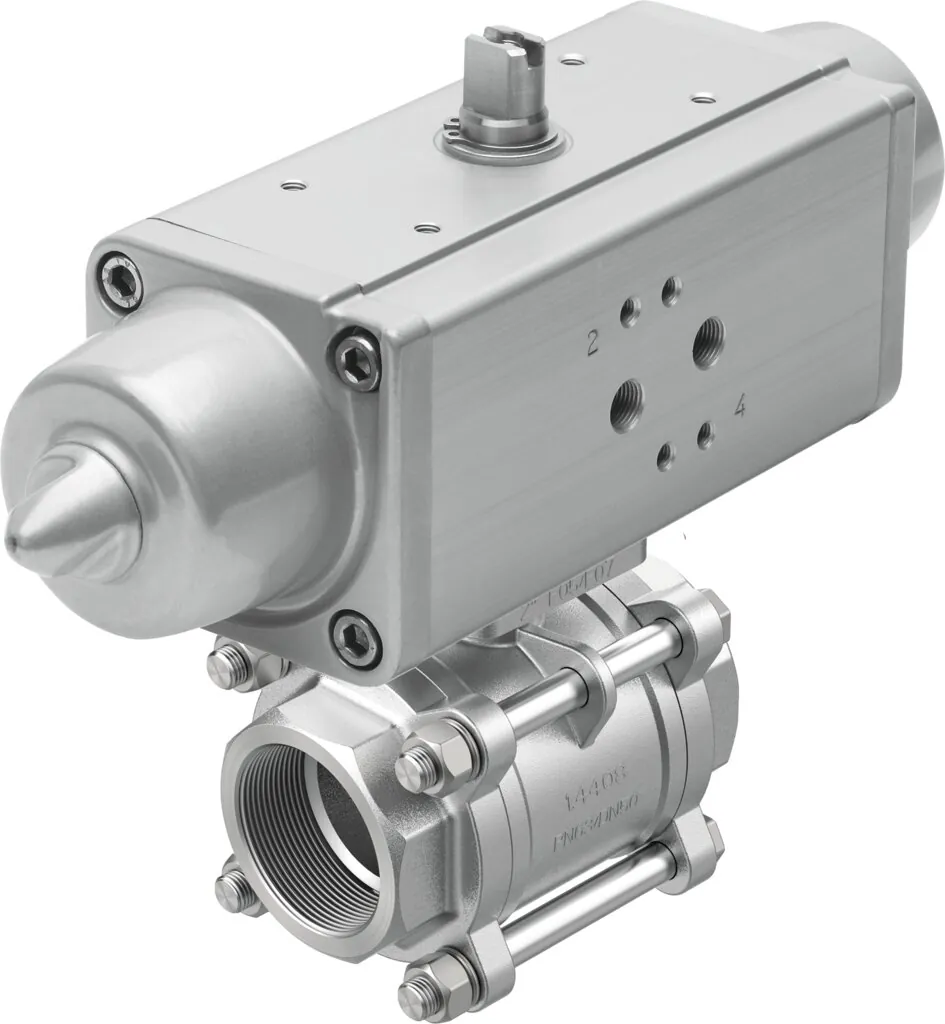

FestoШаровой кран с приводом

VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-

GTIN 4052568246532 Оригинал Festo

Шаровой кран с приводом Festo VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-: 2/2-way, flange hole pattern F0304, thread EN 10226-1.

DN
8
Тип управления
Пневматический
Присоединение к арматуре
Rp1/4
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Масса
2,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение к арматуре

Тип конструкции

Характеристики

Технические данные VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-

Основные

Тип конструкции
2-ходовой шаровой кран; Поворотный привод
Тип управления
Пневматический
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Rp1/4
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Номинальный внутренний диаметр DN
8
Номинальное давление, запорно-регулирующая арматура
63
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода (без водяного пара); Нейтральные жидкости
Расход Kv
7 m3/h
Макс. температура поверхности сборки
TX
Сборка группы взрывоопасности
IIC, IIIC
Номер материала корпуса
1.4408
Номер материала шара
1.4408
Номер материала вала
1.4401
Взрывобезопасная температура окружающей среды
−10°C <= Ta <= +60°C

Условия работы

Рабочее давление
6 … 8,4 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−10 … 200 °C
Температура окружающей среды
−10 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
2000 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал уплотнений
PTFE; PTFE с армированием
Материал шарика
Легированная сталь, нержавеющая
Материал вала
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-PDF · Festo · на русскомPDFКаталог Festo VZBA APDF · на английском · Festo, 2025VZBAВсе исполнения серии108 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-?

Шаровой кран с приводом Festo VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-, артикул 1758069: DN — 8; тип управления — пневматический; присоединение к арматуре — Rp1/4; положение при сборке — любое; тип крепления — линейный монтаж; масса — 2,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран с приводом?

Поток перекрывает шар с отверстием, который привод поворачивает на 90° по сигналу — без ручного усилия.

03При каком давлении и температуре работает VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-?

По таблице данных Festo: рабочее давление — 6 … 8,4 бар; температура окружающей среды — −10 … 80 °C; температура среды — −10 … 200 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-?

Материал корпуса — легированная сталь, нержавеющая; материал уплотнений — PTFE, PTFE с армированием; материал шарика — легированная сталь, нержавеющая; материал вала — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VZBA, кроме VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-?

В серии «Шаровой кран с приводом VZBA» — 108 позиций. У VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R-: присоединение к арматуре — Rp1/4; тип конструкции — 2-ходовой шаровой кран, поворотный привод. Другие варианты (присоединение к арматуре: сварочные концы/сварочные концы) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R- документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBA A; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R- и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R- в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VZBA-1/4"-GG-63-T-22-F0304-V4V4T-PS15-R- — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1758069; ввоз официальный, с грузовой таможенной декларацией.
