FestoШаровой кран

VZBA-4"-WW-63-T-22-F10-V4V4T

GTIN 4052568245016 Оригинал Festo

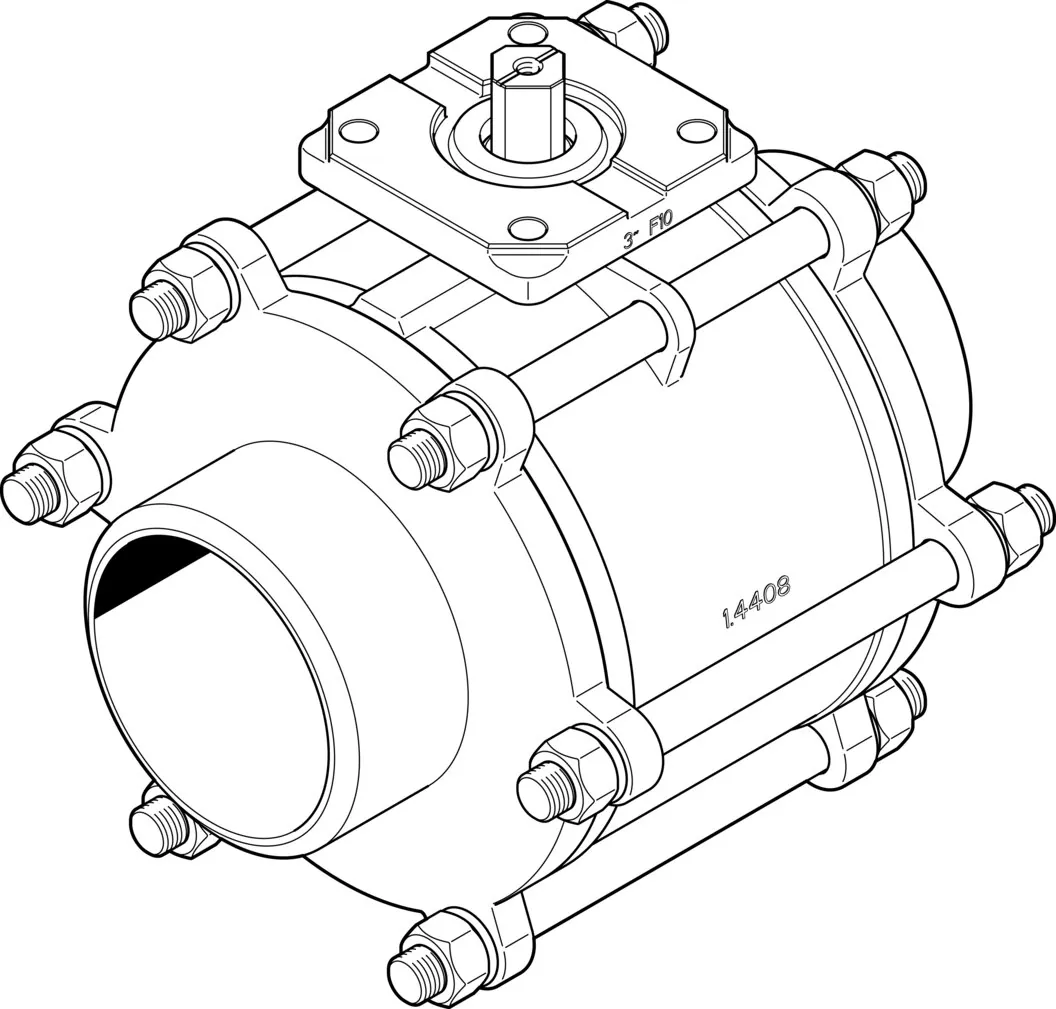

Шаровой кран Festo VZBA-4"-WW-63-T-22-F10-V4V4T: 2/2-way, flange hole pattern F10, welded end.

DN
100
Тип управления
Механический
Присоединение к арматуре
Сварочные концы/сварочные концы
Тип конструкции
2-ходовой шаровой кран
Тип уплотнения
Мягкий
Масса
22,30 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

DN

Присоединение к арматуре

  • Rp4
  • Сварочные концы/сварочные концы

Характеристики

Технические данные VZBA-4"-WW-63-T-22-F10-V4V4T

Основные

Тип конструкции
2-ходовой шаровой кран
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Сварочные концы/сварочные концы
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F10
Внутренний диаметр
100 мм
Номинальный внутренний диаметр DN
100
Функция распределителя
2/2
Ручное дублирование
Нет
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
63
Приводной момент
140 Н·м
Основан на стандарте
DIN 3202-S13; ISO 5211
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода (без водяного пара); Нейтральные жидкости; Другие среды по запросу
Расход Kv
1414 m3/h
Номер материала корпуса
1.4408
Номер материала шара
1.4408
Номер материала вала
1.4401
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству
Маркировка UKCA (см. декларацию о соответствии)
Правила Великобритании для оборудования под давлением

Условия работы

Температура среды
−10 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
22300 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал уплотнений
PTFE; PTFE с армированием
Материал шарика
Легированная сталь, нержавеющая
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBA-4"-WW-63-T-22-F10-V4V4T

По разделу «Принадлежности» каталога Festo — для размера 63. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Катушки и управление5

Крепление24

Документы

Документация

PDFТаблица данных VZBA-4"-WW-63-T-22-F10-V4V4TPDF · Festo · на русскомPDFКаталог Festo VZBAPDF · на английском · Festo, 2026VZBAВсе исполнения серии108 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBA-4"-WW-63-T-22-F10-V4V4T: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBA-4"-WW-63-T-22-F10-V4V4T?

Шаровой кран Festo VZBA-4"-WW-63-T-22-F10-V4V4T, артикул 1686705: DN — 100; тип управления — механический; присоединение к арматуре — сварочные концы/сварочные концы; тип конструкции — 2-ходовой шаровой кран; тип уплотнения — мягкий; масса — 22,30 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBA-4"-WW-63-T-22-F10-V4V4T?

По таблице данных Festo: температура среды — −10 … 200 °C.

04Из каких материалов изготовлен VZBA-4"-WW-63-T-22-F10-V4V4T?

Материал корпуса — легированная сталь, нержавеющая; материал уплотнений — PTFE, PTFE с армированием; материал шарика — легированная сталь, нержавеющая; материал вала — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VZBA, кроме VZBA-4"-WW-63-T-22-F10-V4V4T?

В серии «Шаровой кран с приводом VZBA» — 108 позиций. У VZBA-4"-WW-63-T-22-F10-V4V4T: DN — 100; присоединение к арматуре — сварочные концы/сварочные концы. Другие варианты (DN: 8, 10, 15, 20, 25, 32, 40, 50 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VZBA-4"-WW-63-T-22-F10-V4V4T?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), катушки и управление (5), крепление (24). Например: DARQ-R-A-S11-S8-12, VAOH-11-H9, DARQ-B-F03-F03-R13. Подобраны по каталогу Festo для этого размера.

07Есть ли на VZBA-4"-WW-63-T-22-F10-V4V4T документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VZBA-4"-WW-63-T-22-F10-V4V4T и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBA-4"-WW-63-T-22-F10-V4V4T в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VZBA-4"-WW-63-T-22-F10-V4V4T — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1686705; ввоз официальный, с грузовой таможенной декларацией.
