FestoШаровой кран

VZBD-11/2-W3-16-T-2-F0507-V14V14

GTIN 4052568275297 Оригинал Festo

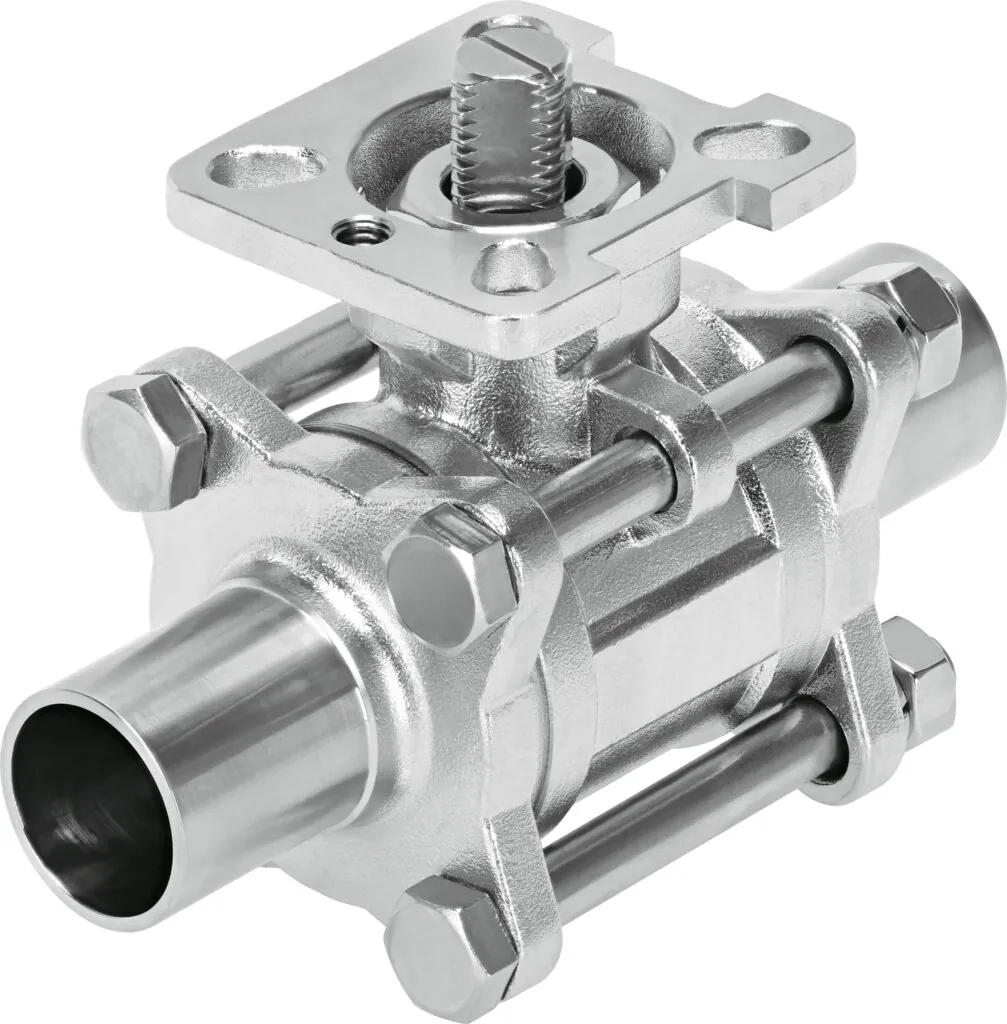

Шаровой кран Festo VZBD-11/2-W3-16-T-2-F0507-V14V14: stainless steel for use in the cosmetics and pharmaceutical industry, 2/2-way, nominal width 11/2", top flange F0507, PN16, welded ends to ISO1127, electropolished. Festo является только поставщиком данного изделия, но не является производителем.

DN
40
Внутренний диаметр
44,3 мм
Присоединение к арматуре
Конец под приварку по ISO 1127
Основан на стандарте
ISO 1127; ISO 5211
Тип конструкции
2-ходовой шаровой кран
Масса
3,27 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VZBD-11/2-W3-16-T-2-F0507-V14V14

  1. VZBDСерия

    Шаровой кран

  2. 11/2Условный проход DN

    1 1/2“

  3. W3Присоединение к арматуре

    Удлинённые патрубки под приварку по EN ISO 1127

  4. 16Номинальное давление, бар

    16

  5. TИсполнение

    Из трёх частей

  6. 2Функция распределителя

    2/2

  7. F0507Фланцевое присоединение

    Схемы отверстий F05 и F07

  8. V14V14Материал корпуса и материал запорного элемента

    Нержавеющая сталь ASTM A351-CF3M; нержавеющая сталь ASTM A351-CF3M

Характеристики

Технические данные VZBD-11/2-W3-16-T-2-F0507-V14V14

Основные

Тип конструкции
2-ходовой шаровой кран
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Конец под приварку по ISO 1127
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F0507
Внутренний диаметр
44,3 мм
Номинальный внутренний диаметр DN
40
Функция распределителя
2/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
16
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
30 Н·м
Основан на стандарте
ISO 1127; ISO 5211
Среда
Пары; Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода; Нейтральные жидкости
Расход Kv
313 m3/h
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Номер материала корпуса
1.4409
Номер материала шара
1.4409
Номер материала вала
1.4401
Авторизация
3-A Sanitary; CRN
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству

Условия работы

Температура среды
−20 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
3270 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнения седла
PTFE, модифицированный
Материал уплотнений
FPM; PTFE
Материал шарика
Отливка из нержавеющей стали
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBD-11/2-W3-16-T-2-F0507-V14V14

По разделу «Принадлежности» каталога Festo — для размера 16. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха12

Катушки и управление5

Крепление24

Документы

Документация

PDFТаблица данных VZBD-11/2-W3-16-T-2-F0507-V14V14PDF · Festo · на русскомPDFКаталог Festo VZBDPDF · на английском · Festo, 2026VZBDВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBD-11/2-W3-16-T-2-F0507-V14V14: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBD-11/2-W3-16-T-2-F0507-V14V14?

Шаровой кран Festo VZBD-11/2-W3-16-T-2-F0507-V14V14, артикул 4783599: DN — 40; внутренний диаметр — 44,3 мм; присоединение к арматуре — конец под приварку по ISO 1127; основан на стандарте — ISO 1127, ISO 5211; тип конструкции — 2-ходовой шаровой кран; масса — 3,27 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBD-11/2-W3-16-T-2-F0507-V14V14?

По таблице данных Festo: температура среды — −20 … 200 °C.

04Из каких материалов изготовлен VZBD-11/2-W3-16-T-2-F0507-V14V14?

Материал корпуса — отливка из нержавеющей стали; материал уплотнения седла — PTFE, модифицированный; материал уплотнений — FPM, PTFE; материал шарика — отливка из нержавеющей стали. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBD-11/2-W3-16-T-2-F0507-V14V14?

VZBD — шаровой кран; 11/2 — условный проход DN: 1 1/2“; W3 — присоединение к арматуре: удлинённые патрубки под приварку по EN ISO 1127; 16 — номинальное давление, бар: 16; T — исполнение: из трёх частей; 2 — функция распределителя: 2/2; F0507 — фланцевое присоединение: схемы отверстий F05 и F07; V14V14 — материал корпуса и материал запорного элемента: нержавеющая сталь ASTM A351-CF3M, нержавеющая сталь ASTM A351-CF3M.

06Какие исполнения есть в серии VZBD, кроме VZBD-11/2-W3-16-T-2-F0507-V14V14?

В серии «Шаровой кран VZBD» — 30 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBD-11/2-W3-16-T-2-F0507-V14V14?

В блоке «Принадлежности» на этой странице: подключение воздуха (12), катушки и управление (5), крепление (24). Например: DARQ-R-A-S14-S10-16, VAOH-F8-11-H9-A, DARQ-B-F03-F03-R13. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBD-11/2-W3-16-T-2-F0507-V14V14 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBD-11/2-W3-16-T-2-F0507-V14V14 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBD-11/2-W3-16-T-2-F0507-V14V14 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBD-11/2-W3-16-T-2-F0507-V14V14 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4783599; ввоз официальный, с грузовой таможенной декларацией.
