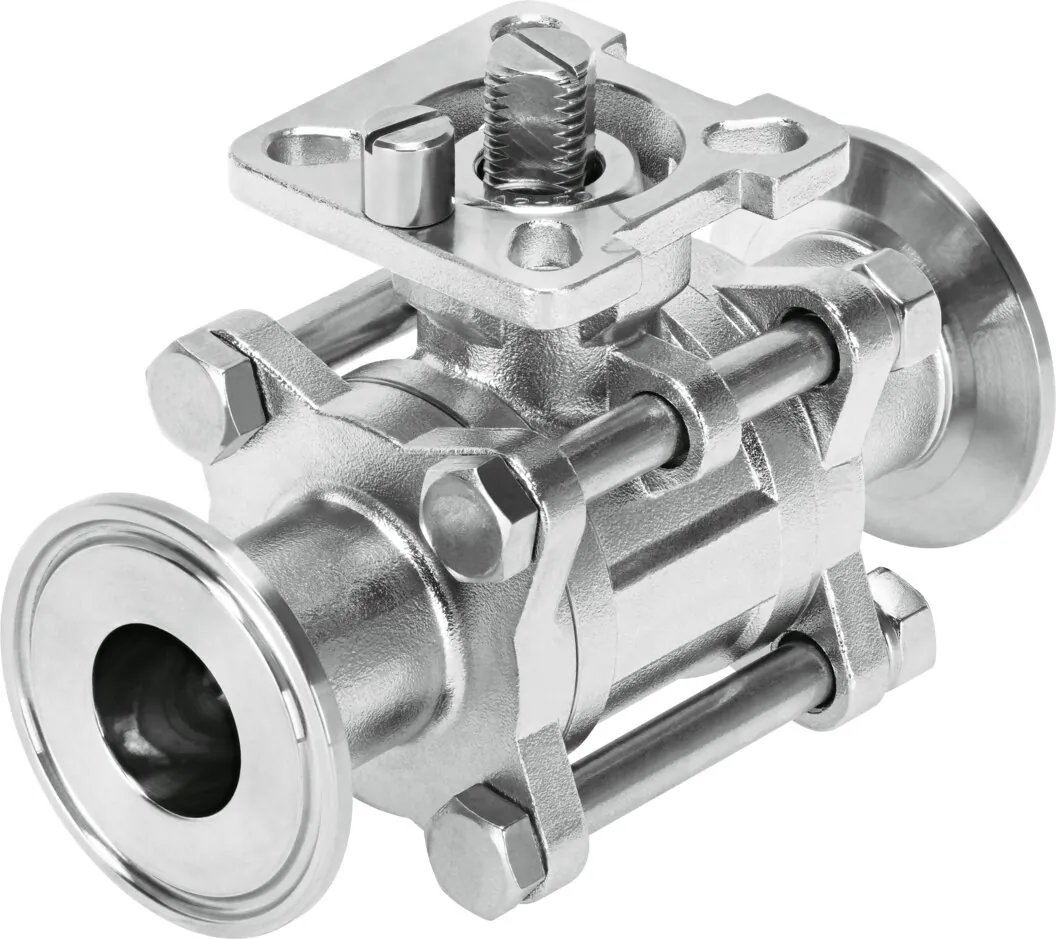

FestoШаровой кран

VZBD-4-S1-16-T-2-F1012-V14V14

GTIN 4052568275402 Оригинал Festo

Шаровой кран Festo VZBD-4-S1-16-T-2-F1012-V14V14: stainless steel for use in cosmetics and the pharmaceuticals industry, 2/2-way, nominal width 4", top flange F1012, PN16, clamping fitting to ASME-BPE, electropolished. Festo является только поставщиком данного изделия, но не является производителем.

DN
100
Внутренний диаметр
97,5 мм
Присоединение к арматуре
Прижим в соответствии с ASME-BPE
Основан на стандарте
ASME BPE; ISO 5211
Тип конструкции
2-ходовой шаровой кран
Масса
16,18 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение к арматуре

Обозначение

Что означает VZBD-4-S1-16-T-2-F1012-V14V14

  1. VZBDСерия

    Шаровой кран

  2. 4Условный проход DN

    4“

  3. S1Присоединение к арматуре

    Зажимное соединение (кламп) по ASME-BPE

  4. 16Номинальное давление, бар

    16

  5. TИсполнение

    Из трёх частей

  6. 2Функция распределителя

    2/2

  7. F1012Фланцевое присоединение

    Схемы отверстий F10 и F12

  8. V14V14Материал корпуса и материал запорного элемента

    Нержавеющая сталь ASTM A351-CF3M; нержавеющая сталь ASTM A351-CF3M

Характеристики

Технические данные VZBD-4-S1-16-T-2-F1012-V14V14

Основные

Тип конструкции
2-ходовой шаровой кран
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Прижим в соответствии с ASME-BPE
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F1012
Внутренний диаметр
97,5 мм
Номинальный внутренний диаметр DN
100
Функция распределителя
2/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
16
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
170 Н·м
Основан на стандарте
ASME BPE; ISO 5211
Среда
Пары; Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода; Нейтральные жидкости
Расход Kv
1641 m3/h
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Номер материала корпуса
1.4409
Номер материала шара
1.4409
Номер материала вала
1.4401
Авторизация
3-A Sanitary; CRN
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству

Условия работы

Температура среды
−20 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
16180 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнения седла
PTFE, модифицированный
Материал уплотнений
FPM; PTFE
Материал шарика
Отливка из нержавеющей стали
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBD-4-S1-16-T-2-F1012-V14V14

По разделу «Принадлежности» каталога Festo — для размера 4.

Катушки и управление5

Крепление24

Документы

Документация

PDFТаблица данных VZBD-4-S1-16-T-2-F1012-V14V14PDF · Festo · на русскомPDFКаталог Festo VZBDPDF · на английском · Festo, 2026VZBDВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBD-4-S1-16-T-2-F1012-V14V14: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBD-4-S1-16-T-2-F1012-V14V14?

Шаровой кран Festo VZBD-4-S1-16-T-2-F1012-V14V14, артикул 4795673: DN — 100; внутренний диаметр — 97,5 мм; присоединение к арматуре — прижим в соответствии с ASME-BPE; основан на стандарте — ASME BPE, ISO 5211; тип конструкции — 2-ходовой шаровой кран; масса — 16,18 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBD-4-S1-16-T-2-F1012-V14V14?

По таблице данных Festo: температура среды — −20 … 200 °C.

04Из каких материалов изготовлен VZBD-4-S1-16-T-2-F1012-V14V14?

Материал корпуса — отливка из нержавеющей стали; материал уплотнения седла — PTFE, модифицированный; материал уплотнений — FPM, PTFE; материал шарика — отливка из нержавеющей стали. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBD-4-S1-16-T-2-F1012-V14V14?

VZBD — шаровой кран; 4 — условный проход DN: 4“; S1 — присоединение к арматуре: зажимное соединение (кламп) по ASME-BPE; 16 — номинальное давление, бар: 16; T — исполнение: из трёх частей; 2 — функция распределителя: 2/2; F1012 — фланцевое присоединение: схемы отверстий F10 и F12; V14V14 — материал корпуса и материал запорного элемента: нержавеющая сталь ASTM A351-CF3M, нержавеющая сталь ASTM A351-CF3M.

06Какие исполнения есть в серии VZBD, кроме VZBD-4-S1-16-T-2-F1012-V14V14?

В серии «Шаровой кран VZBD» — 30 позиций. У VZBD-4-S1-16-T-2-F1012-V14V14: присоединение к арматуре — прижим в соответствии с ASME-BPE. Другие варианты (присоединение к арматуре: конец под приварку по ASME-BPE) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBD-4-S1-16-T-2-F1012-V14V14?

В блоке «Принадлежности» на этой странице: катушки и управление (5), крепление (24). Например: VAOH-F8-11-H9-A, DARQ-B-F03-F03-R13. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBD-4-S1-16-T-2-F1012-V14V14 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBD-4-S1-16-T-2-F1012-V14V14 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBD-4-S1-16-T-2-F1012-V14V14 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBD-4-S1-16-T-2-F1012-V14V14 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4795673; ввоз официальный, с грузовой таможенной декларацией.
