FestoШаровой кран

VZBE-11/4-T-63-F-3T-F05-V15V15

GTIN 4052568275822 Оригинал Festo

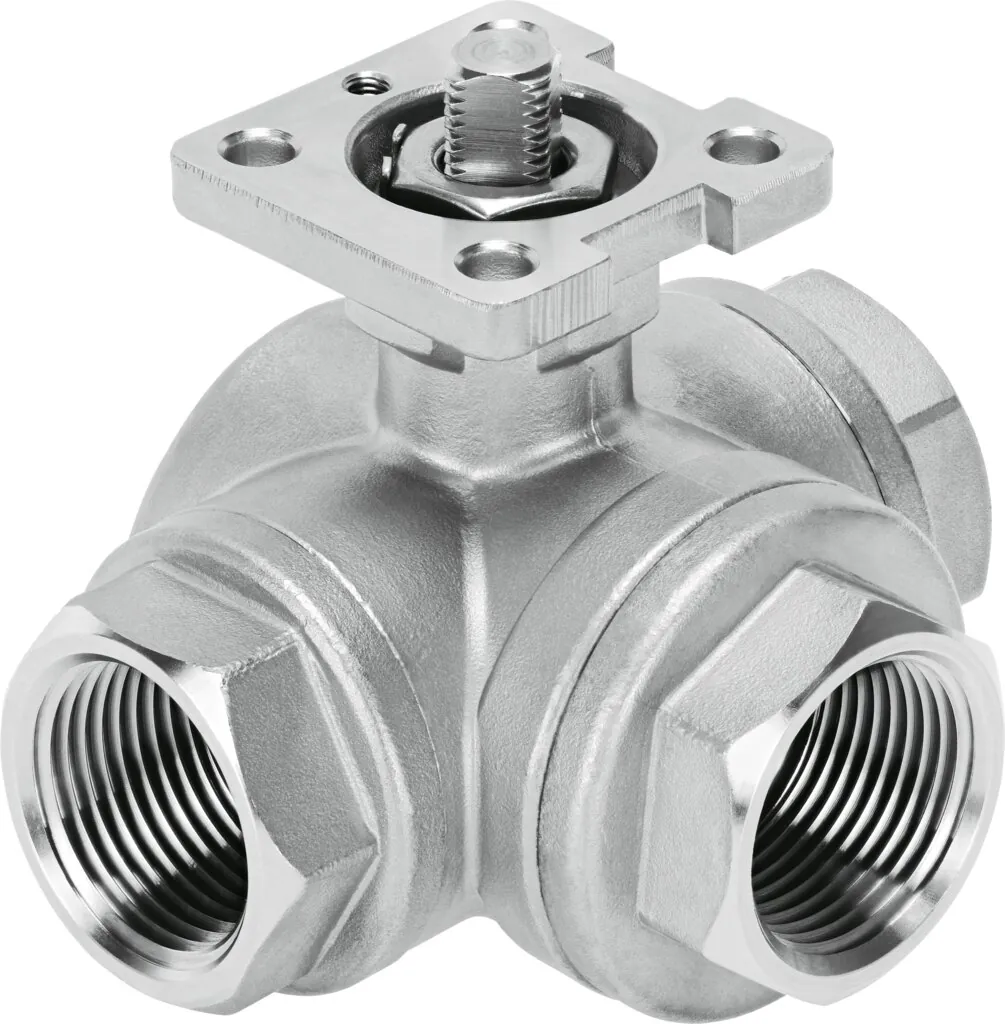

Шаровой кран Festo VZBE-11/4-T-63-F-3T-F05-V15V15: stainless steel, 3/2-way, nominal width 11/4", top flange F05, PN63, ASME B1.20.1 - NPT. Festo является только поставщиком данного изделия, но не является производителем.

Функция
3/2
DN
32
Внутренний диаметр
25 мм
Присоединение к арматуре
1 1/4 NPT
Тип управления
Механический
Масса
2,21 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VZBE-11/4-T-63-F-3T-F05-V15V15

  1. VZBEСерия

    Шаровой кран

  2. 11/4Условный проход DN

    1 1/4“

  3. TПрисоединение к арматуре

    Внутренняя резьба NPT

  4. 63Номинальное давление, бар

    63

  5. FИсполнение

    Из четырёх частей

  6. 3TФункция распределителя

    3/2, проход T-образный

  7. F05Фланцевое присоединение

    Схема отверстий F05

  8. V15V15Материал корпуса и материал запорного элемента

    Нержавеющая сталь ASTM A351-CF8M; нержавеющая сталь ASTM A351-CF8M

Характеристики

Технические данные VZBE-11/4-T-63-F-3T-F05-V15V15

Основные

Тип конструкции
3-ходовой шаровой кран; Т-образное отверстие
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
1 1/4 NPT
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F05
Внутренний диаметр
25 мм
Номинальный внутренний диаметр DN
32
Функция распределителя
3/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
63
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
33 Н·м
Основан на стандарте
ASME B1.20.1; ISO 5211
Среда
Пары; Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода; Нейтральные жидкости
Расход Kv, T- образный тройник, угловой
40 m3/h
Номер материала корпуса
1.4408
Номер материала шара
1.4408
Номер материала вала
1.4401
Авторизация
CRN
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству

Условия работы

Температура среды
−20 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
2212 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнения седла
PTFE
Материал уплотнений
PTFE
Материал шарика
Отливка из нержавеющей стали
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBE-11/4-T-63-F-3T-F05-V15V15

По разделу «Принадлежности» каталога Festo — для размера 63. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Катушки и управление9

Крепление24

Прочее12

Документы

Документация

PDFТаблица данных VZBE-11/4-T-63-F-3T-F05-V15V15PDF · Festo · на русскомPDFКаталог Festo VZBEPDF · на английском · Festo, 2026VZBEВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBE-11/4-T-63-F-3T-F05-V15V15: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBE-11/4-T-63-F-3T-F05-V15V15?

Шаровой кран Festo VZBE-11/4-T-63-F-3T-F05-V15V15, артикул 4834301: функция — 3/2; DN — 32; внутренний диаметр — 25 мм; присоединение к арматуре — 1 1/4 NPT; тип управления — механический; масса — 2,21 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBE-11/4-T-63-F-3T-F05-V15V15?

По таблице данных Festo: температура среды — −20 … 200 °C.

04Из каких материалов изготовлен VZBE-11/4-T-63-F-3T-F05-V15V15?

Материал корпуса — отливка из нержавеющей стали; материал уплотнения седла — PTFE; материал уплотнений — PTFE; материал шарика — отливка из нержавеющей стали. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBE-11/4-T-63-F-3T-F05-V15V15?

VZBE — шаровой кран; 11/4 — условный проход DN: 1 1/4“; T — присоединение к арматуре: внутренняя резьба NPT; 63 — номинальное давление, бар: 63; F — исполнение: из четырёх частей; 3T — функция распределителя: 3/2, проход T-образный; F05 — фланцевое присоединение: схема отверстий F05; V15V15 — материал корпуса и материал запорного элемента: нержавеющая сталь ASTM A351-CF8M, нержавеющая сталь ASTM A351-CF8M.

06Какие исполнения есть в серии VZBE, кроме VZBE-11/4-T-63-F-3T-F05-V15V15?

В серии «Шаровой кран VZBE» — 86 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBE-11/4-T-63-F-3T-F05-V15V15?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), катушки и управление (9), крепление (24), прочее (12). Например: DARQ-R-A-S11-S8-12, VAOH-F7-11-211-H9-A-32, DARQ-B-F03-F03-R13, VAVC-F7-B-V30-1". Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBE-11/4-T-63-F-3T-F05-V15V15 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBE-11/4-T-63-F-3T-F05-V15V15 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBE-11/4-T-63-F-3T-F05-V15V15 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBE-11/4-T-63-F-3T-F05-V15V15 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4834301; ввоз официальный, с грузовой таможенной декларацией.
