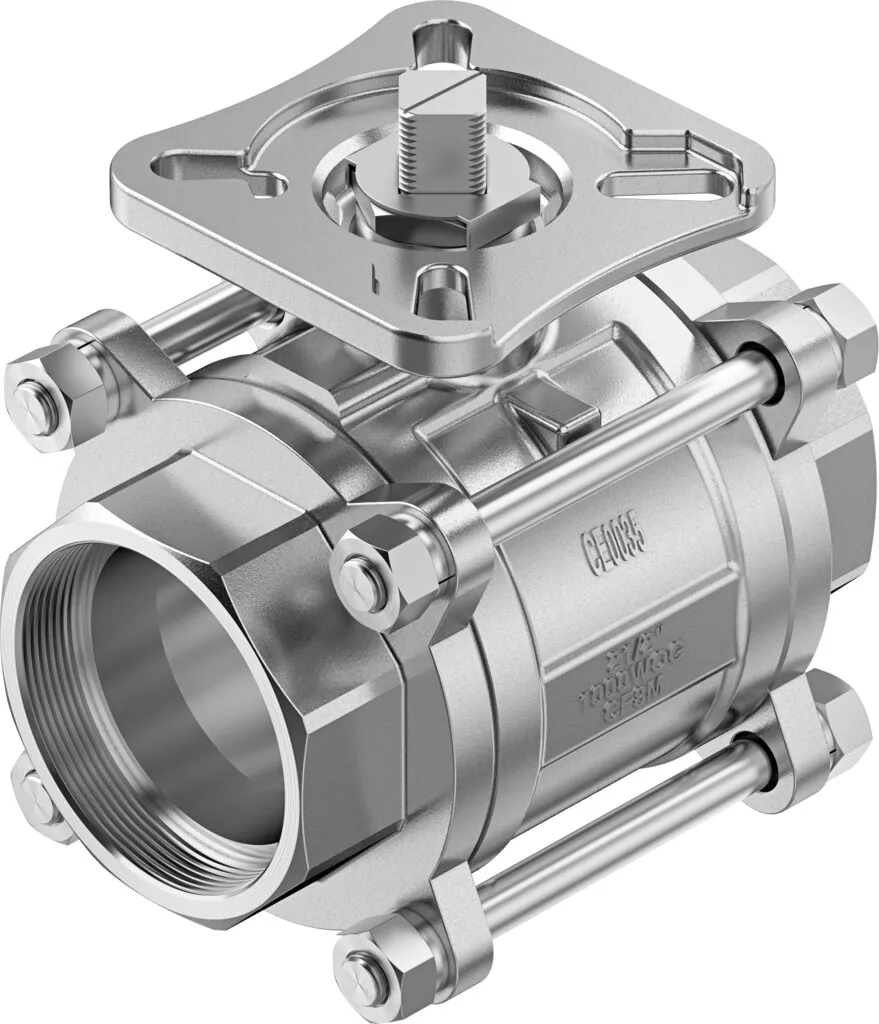

FestoШаровой кран

VZBE-21/2-WA-63-T-2-F0710-V15V15

GTIN 4052568458003 Оригинал Festo

Шаровой кран Festo VZBE-21/2-WA-63-T-2-F0710-V15V15: festo является только поставщиком данного изделия, но не является производителем.

Функция
2/2
DN
65
Внутренний диаметр
63 мм
Тип конструкции
2-ходовой шаровой кран
Тип управления
Механический
Масса
6,50 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение к арматуре

  • 2 1/2 NPT
  • Патрубок под приварку по ASME B16.11

Обозначение

Что означает VZBE-21/2-WA-63-T-2-F0710-V15V15

  1. VZBEСерия

    Шаровой кран

  2. 21/2Условный проход DN

    2 1/2“

  3. WAПрисоединение к арматуре

    Патрубок под приварку

  4. 63Номинальное давление, бар

    63

  5. TИсполнение

    Из трёх частей

  6. 2Функция распределителя

    2/2

  7. F0710Фланцевое присоединение

    Схемы отверстий F07 и F10

  8. V15V15Материал корпуса и материал запорного элемента

    Нержавеющая сталь ASTM A351-CF8M; нержавеющая сталь ASTM A351-CF8M

Характеристики

Технические данные VZBE-21/2-WA-63-T-2-F0710-V15V15

Основные

Тип конструкции
2-ходовой шаровой кран
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Патрубок под приварку по ASME B16.11
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F07; F10
Внутренний диаметр
63 мм
Номинальный внутренний диаметр DN
65
Функция распределителя
2/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
63
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
79 Н·м
Основан на стандарте
ASME B16.11; ISO 5211
Среда
Пары; Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода; Нейтральные жидкости
Расход Kv
684 m3/h
Номер материала корпуса
1.4408/CF8M
Номер материала шара
1.4408/CF8M
Номер материала вала
1.4401
Авторизация
CRN
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству

Условия работы

Температура среды
−20 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
6500 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнения седла
PTFE, модифицированный
Материал уплотнений
FPM; PTFE
Материал шарика
Отливка из нержавеющей стали
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBE-21/2-WA-63-T-2-F0710-V15V15

По разделу «Принадлежности» каталога Festo — для размера 63. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Катушки и управление9

Крепление24

Прочее12

Документы

Документация

PDFТаблица данных VZBE-21/2-WA-63-T-2-F0710-V15V15PDF · Festo · на русскомPDFКаталог Festo VZBEPDF · на английском · Festo, 2026VZBEВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBE-21/2-WA-63-T-2-F0710-V15V15: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBE-21/2-WA-63-T-2-F0710-V15V15?

Шаровой кран Festo VZBE-21/2-WA-63-T-2-F0710-V15V15, артикул 8089046: функция — 2/2; DN — 65; внутренний диаметр — 63 мм; тип конструкции — 2-ходовой шаровой кран; тип управления — механический; масса — 6,50 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBE-21/2-WA-63-T-2-F0710-V15V15?

По таблице данных Festo: температура среды — −20 … 200 °C.

04Из каких материалов изготовлен VZBE-21/2-WA-63-T-2-F0710-V15V15?

Материал корпуса — отливка из нержавеющей стали; материал уплотнения седла — PTFE, модифицированный; материал уплотнений — FPM, PTFE; материал шарика — отливка из нержавеющей стали. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBE-21/2-WA-63-T-2-F0710-V15V15?

VZBE — шаровой кран; 21/2 — условный проход DN: 2 1/2“; WA — присоединение к арматуре: патрубок под приварку; 63 — номинальное давление, бар: 63; T — исполнение: из трёх частей; 2 — функция распределителя: 2/2; F0710 — фланцевое присоединение: схемы отверстий F07 и F10; V15V15 — материал корпуса и материал запорного элемента: нержавеющая сталь ASTM A351-CF8M, нержавеющая сталь ASTM A351-CF8M.

06Какие исполнения есть в серии VZBE, кроме VZBE-21/2-WA-63-T-2-F0710-V15V15?

В серии «Шаровой кран VZBE» — 86 позиций. У VZBE-21/2-WA-63-T-2-F0710-V15V15: присоединение к арматуре — патрубок под приварку по ASME B16.11. Другие варианты (присоединение к арматуре: 2 1/2 NPT) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBE-21/2-WA-63-T-2-F0710-V15V15?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), катушки и управление (9), крепление (24), прочее (12). Например: DARQ-R-A-S11-S8-12, VAOH-F7-11-211-H9-A-32, DARQ-B-F03-F03-R13, VAVC-F7-B-V30-1". Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBE-21/2-WA-63-T-2-F0710-V15V15 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBE-21/2-WA-63-T-2-F0710-V15V15 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBE-21/2-WA-63-T-2-F0710-V15V15 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBE-21/2-WA-63-T-2-F0710-V15V15 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8089046; ввоз официальный, с грузовой таможенной декларацией.
