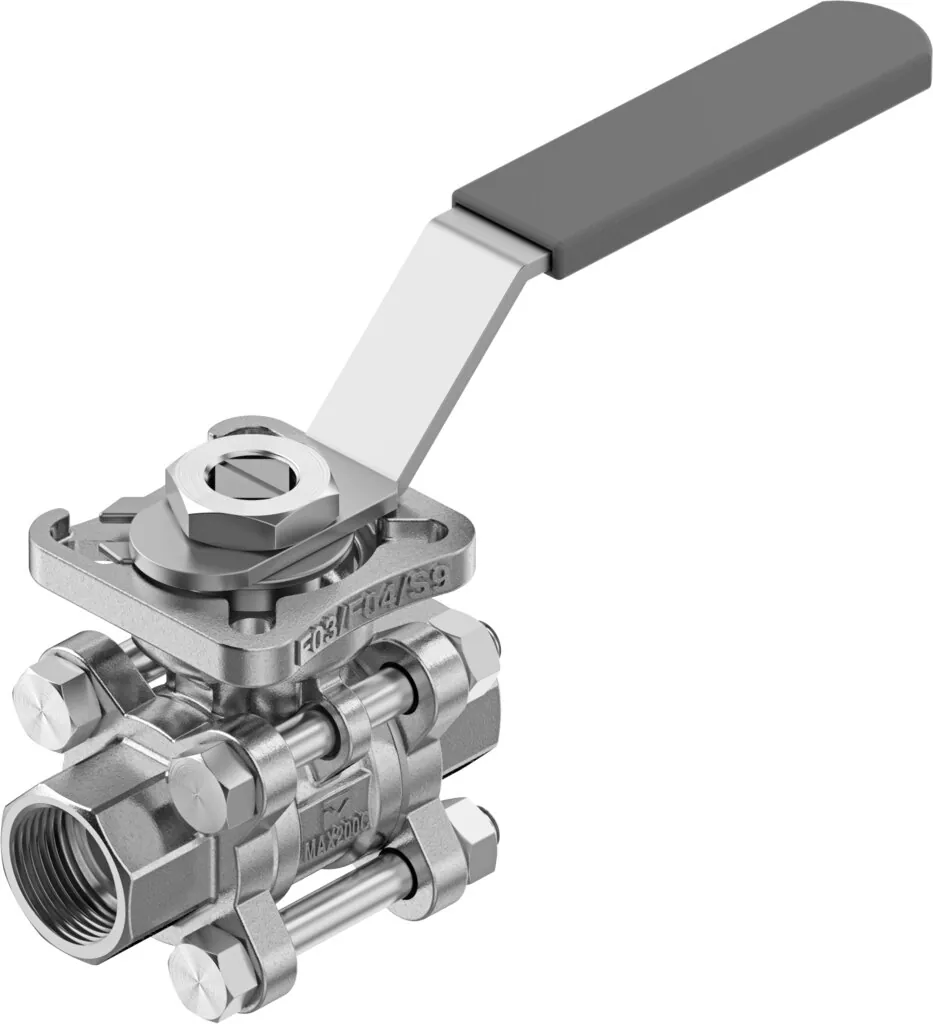

FestoШаровой кран

VZBE-3/8-WA-63-T-2-F0304-M-V15V15

GTIN 4052568458041 Оригинал Festo

Шаровой кран Festo VZBE-3/8-WA-63-T-2-F0304-M-V15V15: festo является только поставщиком данного изделия, но не является производителем.

Функция
2/2
DN
10
Внутренний диаметр
12,5 мм
Тип управления
Механический
Тип уплотнения
Мягкий
Масса
500 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение к арматуре

  • 3/8 NPT
  • Патрубок под приварку по ASME B16.11

Обозначение

Что означает VZBE-3/8-WA-63-T-2-F0304-M-V15V15

  1. VZBEСерия

    Шаровой кран

  2. 3/8Условный проход DN

    3/8“

  3. WAПрисоединение к арматуре

    Патрубок под приварку

  4. 63Номинальное давление, бар

    63

  5. TИсполнение

    Из трёх частей

  6. 2Функция распределителя

    2/2

  7. F0304Фланцевое присоединение

    Схемы отверстий F03 и F04

  8. MТип управления

    С рукояткой

  9. V15V15Материал корпуса и материал запорного элемента

    Нержавеющая сталь ASTM A351-CF8M; нержавеющая сталь ASTM A351-CF8M

Характеристики

Технические данные VZBE-3/8-WA-63-T-2-F0304-M-V15V15

Основные

Тип конструкции
Двухходовой шаровой кран с рукояткой
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Патрубок под приварку по ASME B16.11
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F03; F04
Внутренний диаметр
12,5 мм
Номинальный внутренний диаметр DN
10
Функция распределителя
2/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
63
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
7 Н·м
Основан на стандарте
ASME B16.11; ISO 5211
Среда
Пары; Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода; Нейтральные жидкости
Расход Kv
22 m3/h
Номер материала корпуса
1.4408/CF8M
Номер материала шара
1.4408/CF8M
Номер материала вала
1.4401
Авторизация
CRN

Условия работы

Температура среды
−20 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
500 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнения седла
PTFE, модифицированный
Материал уплотнений
FPM; PTFE
Материал шарика
Отливка из нержавеющей стали
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBE-3/8-WA-63-T-2-F0304-M-V15V15

По разделу «Принадлежности» каталога Festo — для размера 63. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Катушки и управление9

Крепление24

Прочее12

Документы

Документация

PDFТаблица данных VZBE-3/8-WA-63-T-2-F0304-M-V15V15PDF · Festo · на русскомPDFКаталог Festo VZBEPDF · на английском · Festo, 2026VZBEВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBE-3/8-WA-63-T-2-F0304-M-V15V15: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBE-3/8-WA-63-T-2-F0304-M-V15V15?

Шаровой кран Festo VZBE-3/8-WA-63-T-2-F0304-M-V15V15, артикул 8089056: функция — 2/2; DN — 10; внутренний диаметр — 12,5 мм; тип управления — механический; тип уплотнения — мягкий; масса — 500 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBE-3/8-WA-63-T-2-F0304-M-V15V15?

По таблице данных Festo: температура среды — −20 … 200 °C.

04Из каких материалов изготовлен VZBE-3/8-WA-63-T-2-F0304-M-V15V15?

Материал корпуса — отливка из нержавеющей стали; материал уплотнения седла — PTFE, модифицированный; материал уплотнений — FPM, PTFE; материал шарика — отливка из нержавеющей стали. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBE-3/8-WA-63-T-2-F0304-M-V15V15?

VZBE — шаровой кран; 3/8 — условный проход DN: 3/8“; WA — присоединение к арматуре: патрубок под приварку; 63 — номинальное давление, бар: 63; T — исполнение: из трёх частей; 2 — функция распределителя: 2/2; F0304 — фланцевое присоединение: схемы отверстий F03 и F04; M — тип управления: с рукояткой; V15V15 — материал корпуса и материал запорного элемента: нержавеющая сталь ASTM A351-CF8M, нержавеющая сталь ASTM A351-CF8M.

06Какие исполнения есть в серии VZBE, кроме VZBE-3/8-WA-63-T-2-F0304-M-V15V15?

В серии «Шаровой кран VZBE» — 86 позиций. У VZBE-3/8-WA-63-T-2-F0304-M-V15V15: присоединение к арматуре — патрубок под приварку по ASME B16.11. Другие варианты (присоединение к арматуре: 3/8 NPT) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBE-3/8-WA-63-T-2-F0304-M-V15V15?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), катушки и управление (9), крепление (24), прочее (12). Например: DARQ-R-A-S11-S8-12, VAOH-F7-11-211-H9-A-32, DARQ-B-F03-F03-R13, VAVC-F7-B-V30-1". Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBE-3/8-WA-63-T-2-F0304-M-V15V15 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBE-3/8-WA-63-T-2-F0304-M-V15V15 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBE-3/8-WA-63-T-2-F0304-M-V15V15 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBE-3/8-WA-63-T-2-F0304-M-V15V15 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8089056; ввоз официальный, с грузовой таможенной декларацией.
