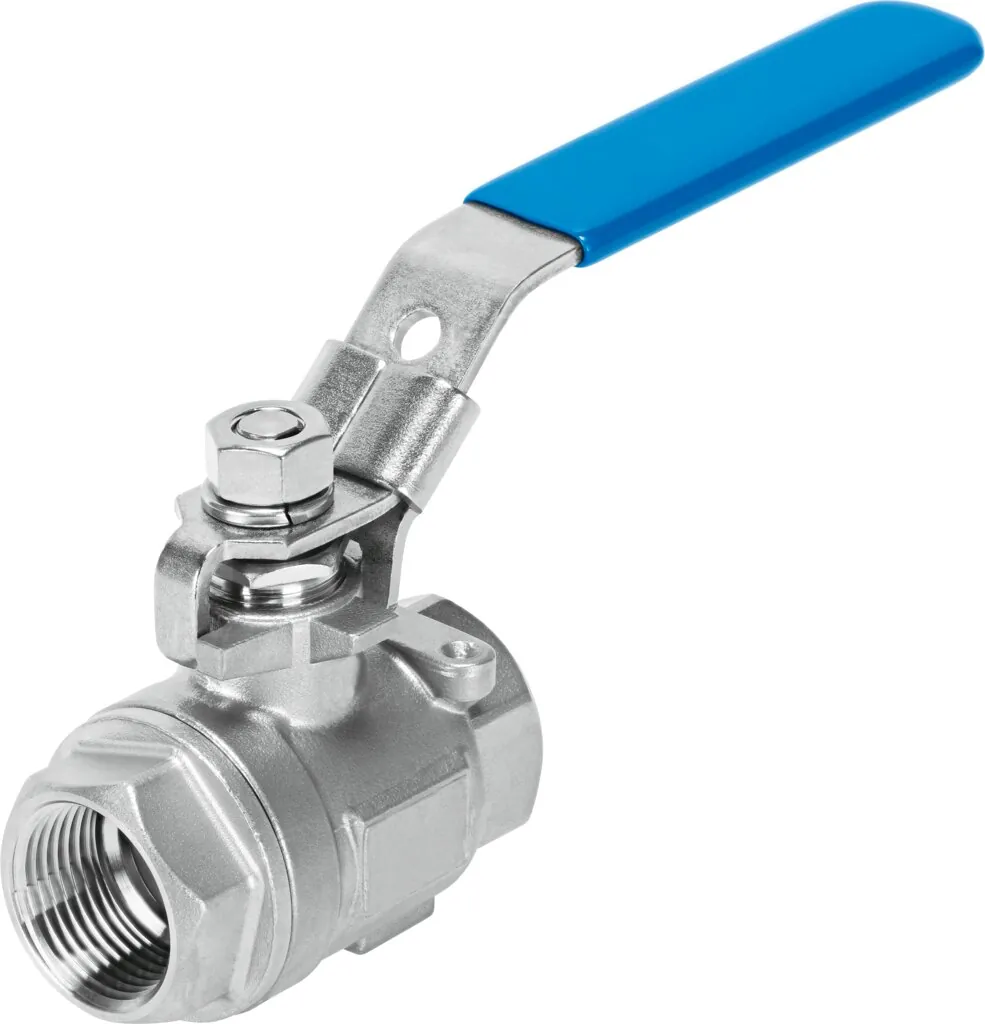

FestoШаровой кран

VZBE-3-T-63-D-2-M-V15V16

GTIN 4052568275167 Оригинал Festo

Шаровой кран Festo VZBE-3-T-63-D-2-M-V15V16: stainless steel, manual version, 2/2-way, nominal width 3", PN63, ASME B1.20.1 - NPT. Festo является только поставщиком данного изделия, но не является производителем.

Функция
2/2
DN
80
Внутренний диаметр
76 мм
Присоединение к арматуре
3 NPT
Тип управления
Механический
Масса
7,50 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение к арматуре

Обозначение

Что означает VZBE-3-T-63-D-2-M-V15V16

  1. VZBEСерия

    Шаровой кран

  2. 3Условный проход DN

    3“

  3. TПрисоединение к арматуре

    Внутренняя резьба NPT

  4. 63Номинальное давление, бар

    63

  5. DИсполнение

    Из двух частей

  6. 2Функция распределителя

    2/2

  7. MТип управления

    С рукояткой

  8. V15V16Материал корпуса и материал запорного элемента

    Нержавеющая сталь ASTM A351-CF8M; нержавеющая сталь ASTM A240-316 / 1,4401

Характеристики

Технические данные VZBE-3-T-63-D-2-M-V15V16

Основные

Тип конструкции
Двухходовой шаровой кран с рукояткой
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
3 NPT
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Внутренний диаметр
76 мм
Номинальный внутренний диаметр DN
80
Функция распределителя
2/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
63
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
85 Н·м
Основан на стандарте
ASME B1.20.1
Среда
Пары; Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода; Нейтральные жидкости
Расход Kv
995 m3/h
Номер материала корпуса
1.4408
Номер материала шара
1.4401
Номер материала вала
1.4401
Авторизация
CRN
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству

Условия работы

Температура среды
−20 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
7500 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнения седла
PTFE
Материал уплотнений
PTFE
Материал шарика
Легированная сталь, нержавеющая
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBE-3-T-63-D-2-M-V15V16

По разделу «Принадлежности» каталога Festo — для размера 3. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Прочее18
Подключение воздуха24

Катушки и управление9

Крепление24

Документы

Документация

PDFТаблица данных VZBE-3-T-63-D-2-M-V15V16PDF · Festo · на русскомPDFКаталог Festo VZBEPDF · на английском · Festo, 2026VZBEВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBE-3-T-63-D-2-M-V15V16: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBE-3-T-63-D-2-M-V15V16?

Шаровой кран Festo VZBE-3-T-63-D-2-M-V15V16, артикул 4745225: функция — 2/2; DN — 80; внутренний диаметр — 76 мм; присоединение к арматуре — 3 NPT; тип управления — механический; масса — 7,50 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBE-3-T-63-D-2-M-V15V16?

По таблице данных Festo: температура среды — −20 … 200 °C.

04Из каких материалов изготовлен VZBE-3-T-63-D-2-M-V15V16?

Материал корпуса — отливка из нержавеющей стали; материал уплотнения седла — PTFE; материал уплотнений — PTFE; материал шарика — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBE-3-T-63-D-2-M-V15V16?

VZBE — шаровой кран; 3 — условный проход DN: 3“; T — присоединение к арматуре: внутренняя резьба NPT; 63 — номинальное давление, бар: 63; D — исполнение: из двух частей; 2 — функция распределителя: 2/2; M — тип управления: с рукояткой; V15V16 — материал корпуса и материал запорного элемента: нержавеющая сталь ASTM A351-CF8M, нержавеющая сталь ASTM A240-316 / 1,4401.

06Какие исполнения есть в серии VZBE, кроме VZBE-3-T-63-D-2-M-V15V16?

В серии «Шаровой кран VZBE» — 86 позиций. У VZBE-3-T-63-D-2-M-V15V16: присоединение к арматуре — 3 NPT. Другие варианты (присоединение к арматуре: патрубок под приварку по ASME B16.11) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBE-3-T-63-D-2-M-V15V16?

В блоке «Принадлежности» на этой странице: прочее (18), подключение воздуха (24), катушки и управление (9), крепление (24). Например: VAVC-F7-B-V30-3/4", DARQ-R-A-S11-S8-12, VAOH-F7-11-211-H9-A-32, DARQ-B-F03-F03-R13. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBE-3-T-63-D-2-M-V15V16 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBE-3-T-63-D-2-M-V15V16 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBE-3-T-63-D-2-M-V15V16 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBE-3-T-63-D-2-M-V15V16 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4745225; ввоз официальный, с грузовой таможенной декларацией.
