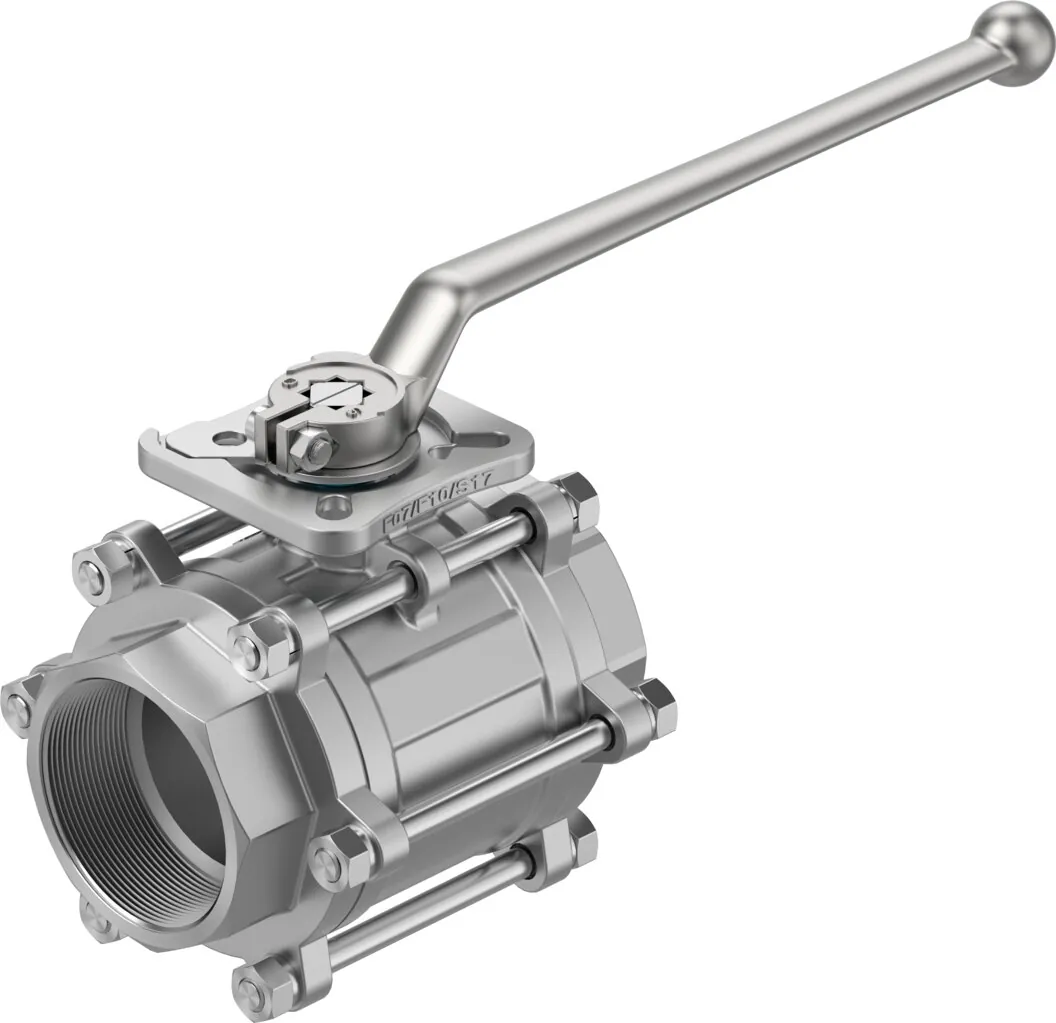

FestoШаровой кран

VZBE-3-T-63-T-2-F0710-M-V15V16

GTIN 4052568453435 Оригинал Festo

Шаровой кран Festo VZBE-3-T-63-T-2-F0710-M-V15V16: festo является только поставщиком данного изделия, но не является производителем.

Функция
2/2
DN
80
Внутренний диаметр
76 мм
Присоединение к арматуре
3 NPT
Тип конструкции
2-ходовой шаровой кран
Масса
8,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение к арматуре

Обозначение

Что означает VZBE-3-T-63-T-2-F0710-M-V15V16

  1. VZBEСерия

    Шаровой кран

  2. 3Условный проход DN

    3“

  3. TПрисоединение к арматуре

    Внутренняя резьба NPT

  4. 63Номинальное давление, бар

    63

  5. TИсполнение

    Из трёх частей

  6. 2Функция распределителя

    2/2

  7. F0710Фланцевое присоединение

    Схемы отверстий F07 и F10

  8. MТип управления

    С рукояткой

  9. V15V16Материал корпуса и материал запорного элемента

    Нержавеющая сталь ASTM A351-CF8M; нержавеющая сталь ASTM A240-316 / 1,4401

Характеристики

Технические данные VZBE-3-T-63-T-2-F0710-M-V15V16

Основные

Тип конструкции
2-ходовой шаровой кран
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
3 NPT
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F0710
Внутренний диаметр
76 мм
Номинальный внутренний диаметр DN
80
Функция распределителя
2/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
63
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
70 Н·м
Основан на стандарте
ASME B1.20.1; ISO 5211
Среда
Пары; Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода; Нейтральные жидкости
Расход Kv
264,5 m3/h
Номер материала корпуса
1.4408
Номер материала шара
1.4401
Номер материала вала
1.4401
Авторизация
CRN
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству

Условия работы

Температура среды
−20 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
8600 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнения седла
PTFE, модифицированный
Материал уплотнений
FPM; PTFE
Материал шарика
Легированная сталь, нержавеющая
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBE-3-T-63-T-2-F0710-M-V15V16

По разделу «Принадлежности» каталога Festo — для размера 3. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Прочее18
Подключение воздуха24

Катушки и управление9

Крепление24

Документы

Документация

PDFТаблица данных VZBE-3-T-63-T-2-F0710-M-V15V16PDF · Festo · на русскомPDFКаталог Festo VZBEPDF · на английском · Festo, 2026VZBEВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBE-3-T-63-T-2-F0710-M-V15V16: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBE-3-T-63-T-2-F0710-M-V15V16?

Шаровой кран Festo VZBE-3-T-63-T-2-F0710-M-V15V16, артикул 8096672: функция — 2/2; DN — 80; внутренний диаметр — 76 мм; присоединение к арматуре — 3 NPT; тип конструкции — 2-ходовой шаровой кран; масса — 8,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBE-3-T-63-T-2-F0710-M-V15V16?

По таблице данных Festo: температура среды — −20 … 200 °C.

04Из каких материалов изготовлен VZBE-3-T-63-T-2-F0710-M-V15V16?

Материал корпуса — отливка из нержавеющей стали; материал уплотнения седла — PTFE, модифицированный; материал уплотнений — FPM, PTFE; материал шарика — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBE-3-T-63-T-2-F0710-M-V15V16?

VZBE — шаровой кран; 3 — условный проход DN: 3“; T — присоединение к арматуре: внутренняя резьба NPT; 63 — номинальное давление, бар: 63; T — исполнение: из трёх частей; 2 — функция распределителя: 2/2; F0710 — фланцевое присоединение: схемы отверстий F07 и F10; M — тип управления: с рукояткой; V15V16 — материал корпуса и материал запорного элемента: нержавеющая сталь ASTM A351-CF8M, нержавеющая сталь ASTM A240-316 / 1,4401.

06Какие исполнения есть в серии VZBE, кроме VZBE-3-T-63-T-2-F0710-M-V15V16?

В серии «Шаровой кран VZBE» — 86 позиций. У VZBE-3-T-63-T-2-F0710-M-V15V16: присоединение к арматуре — 3 NPT. Другие варианты (присоединение к арматуре: патрубок под приварку по ASME B16.11) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBE-3-T-63-T-2-F0710-M-V15V16?

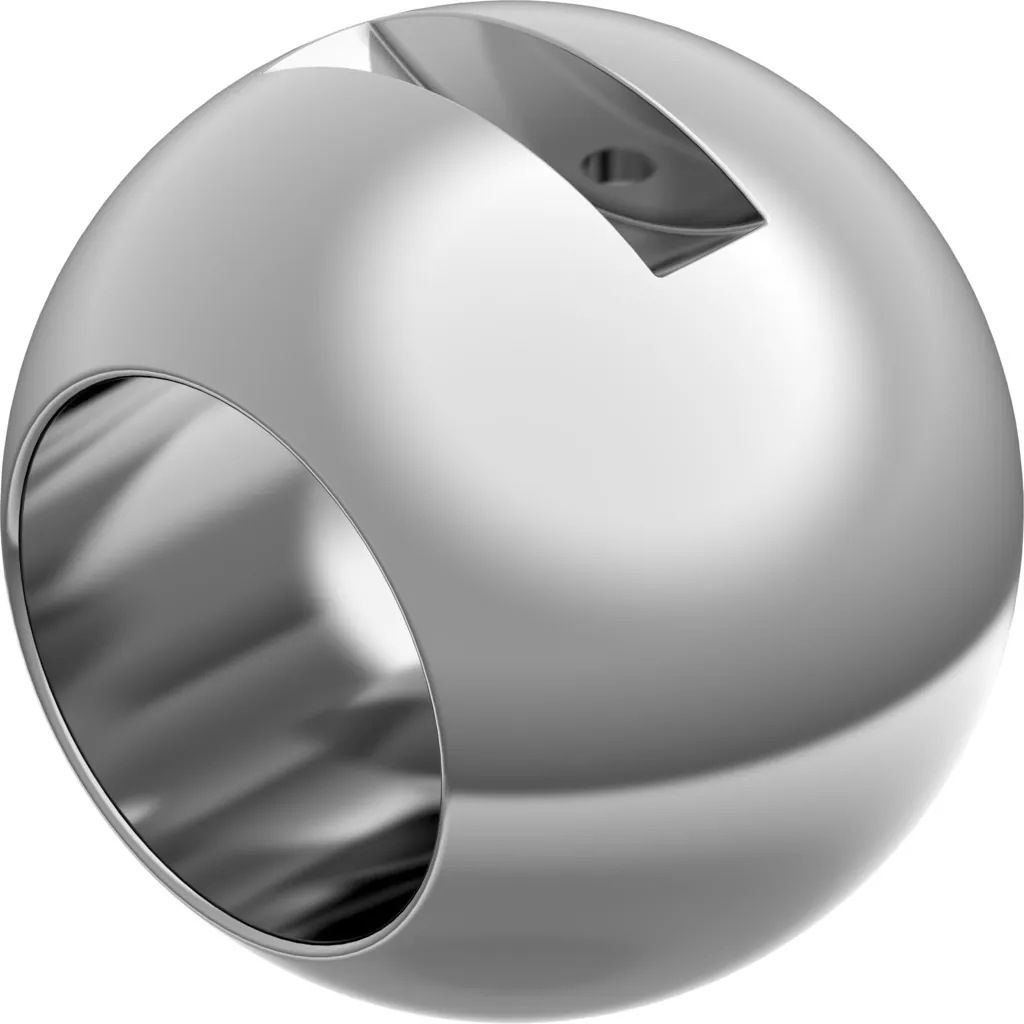

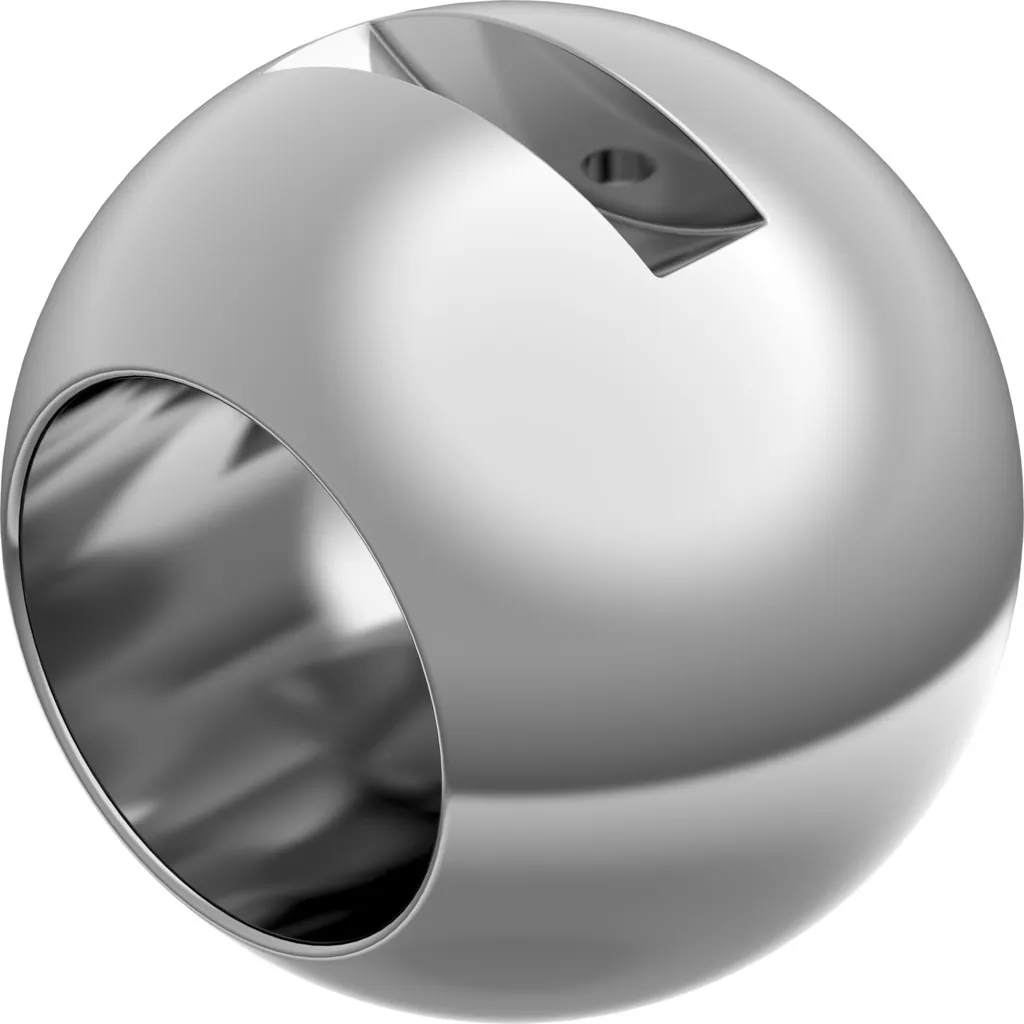

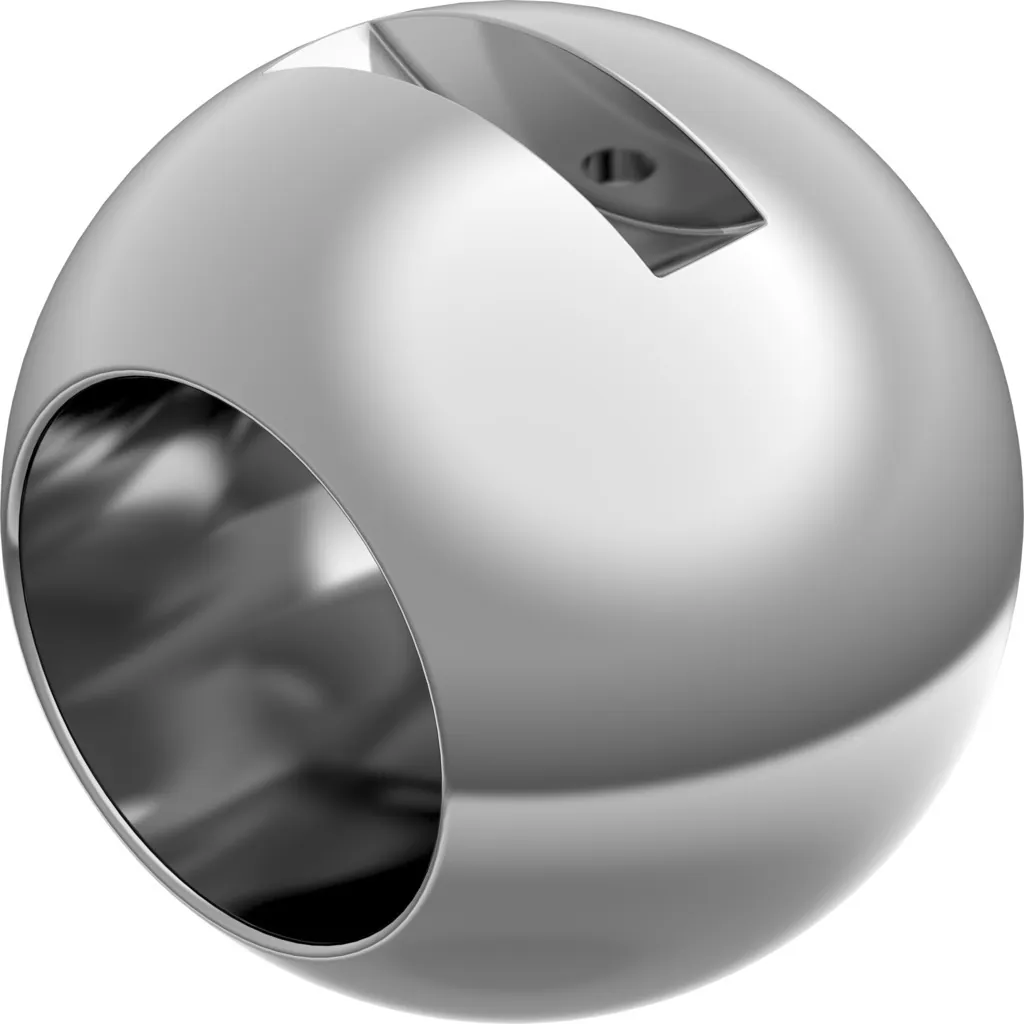

В блоке «Принадлежности» на этой странице: прочее (18), подключение воздуха (24), катушки и управление (9), крепление (24). Например: VAVC-F7-B-V30-3/4", DARQ-R-A-S11-S8-12, VAOH-F7-11-211-H9-A-32, DARQ-B-F03-F03-R13. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBE-3-T-63-T-2-F0710-M-V15V16 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBE-3-T-63-T-2-F0710-M-V15V16 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBE-3-T-63-T-2-F0710-M-V15V16 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBE-3-T-63-T-2-F0710-M-V15V16 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8096672; ввоз официальный, с грузовой таможенной декларацией.
