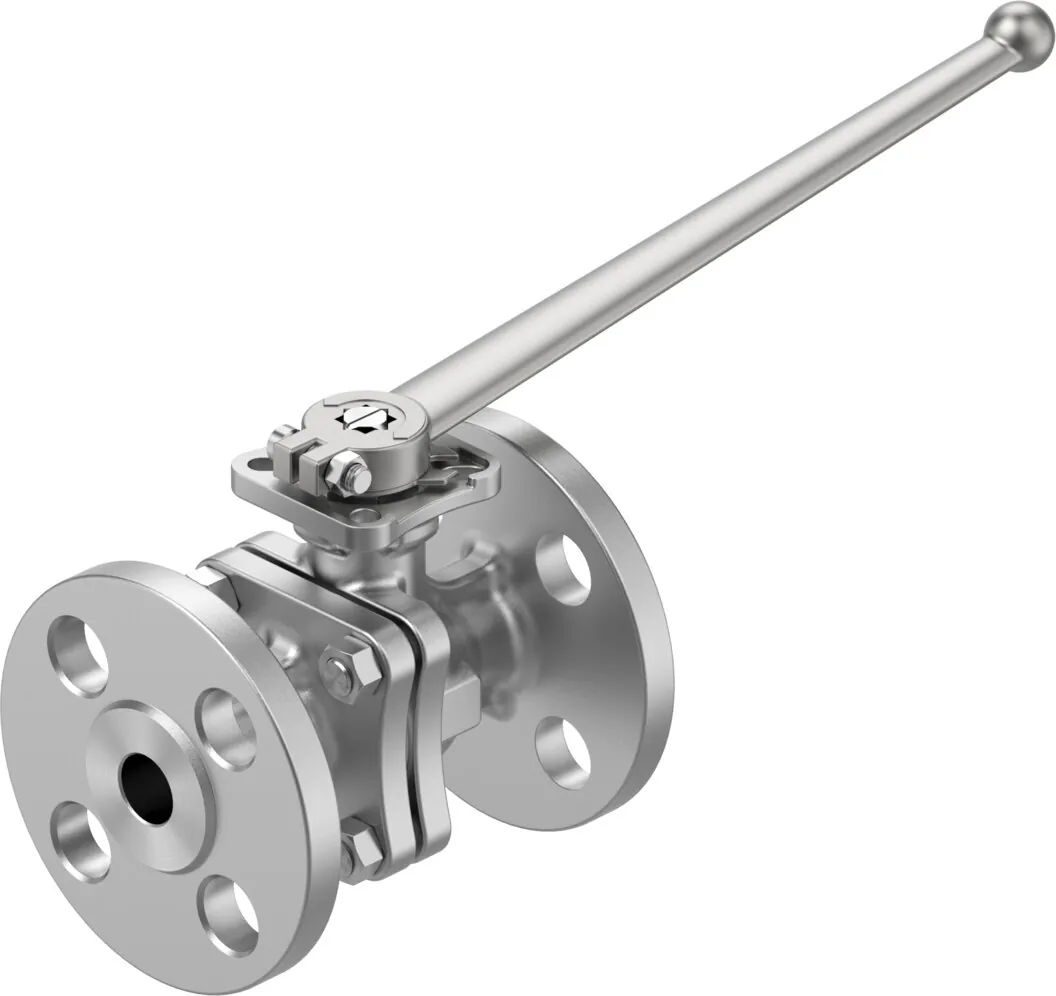

FestoШаровой кран

VZBF-1/2-P1-20-D-2-F0304-M-V15V15

GTIN 4052568453619 Оригинал Festo

Шаровой кран Festo VZBF-1/2-P1-20-D-2-F0304-M-V15V15: 15; 15 мм; f0304; 8 Н·м.

DN
15
Внутренний диаметр
15 мм
Расположение отверстий на фланце
F0304
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
8 Н·м
Тип конструкции
2-ходовой шаровой кран
Масса
1,70 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VZBF-1/2-P1-20-D-2-F0304-M-V15V15

  1. VZBFСерия

    Шаровой кран

  2. 1/2Условный проход DN

    1/2“

  3. P1Присоединение к арматуре

    Фланец по ANSI 150

  4. 20Номинальное давление, бар

    20

  5. DИсполнение

    Из двух частей

  6. 2Функция распределителя

    2/2

  7. F0304Фланцевое присоединение

    Схемы отверстий F03 и F04

  8. MТип управления

    С рукояткой

  9. V15V15Материал корпуса и материал запорного элемента

    Нержавеющая сталь ASTM A351-CF8M; нержавеющая сталь ASTM A351-CF8M

Характеристики

Технические данные VZBF-1/2-P1-20-D-2-F0304-M-V15V15

Основные

Тип конструкции
2-ходовой шаровой кран
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Фланец по ANSI B16.5 класс 150
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F0304
Внутренний диаметр
15 мм
Номинальный внутренний диаметр DN
15
Функция распределителя
2/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
20
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
8 Н·м
Основан на стандарте
ANSI B16.5 класс 150; ISO 5211
Среда
Пары; Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода; Нейтральные жидкости
Расход Kv
8,5 m3/h
Номер материала корпуса
1.4408
Номер материала шара
1.4408
Номер материала вала
1.4401
Авторизация
API607; CRN

Условия работы

Температура среды
−20 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
1700 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнения седла
PTFE; PTFE, модифицированный
Материал уплотнений
FPM; Графит; PCTFE; PTFE
Материал шарика
Отливка из нержавеющей стали
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBF-1/2-P1-20-D-2-F0304-M-V15V15

По разделу «Принадлежности» каталога Festo — для размера 20. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Катушки и управление7

Крепление24

Прочее12

Документы

Документация

PDFТаблица данных VZBF-1/2-P1-20-D-2-F0304-M-V15V15PDF · Festo · на русскомPDFКаталог Festo VZBFPDF · на английском · Festo, 2026VZBFВсе исполнения серии20 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBF-1/2-P1-20-D-2-F0304-M-V15V15: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBF-1/2-P1-20-D-2-F0304-M-V15V15?

Шаровой кран Festo VZBF-1/2-P1-20-D-2-F0304-M-V15V15, артикул 8097467: DN — 15; внутренний диаметр — 15 мм; расположение отверстий на фланце — F0304; момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана — 8 Н·м; тип конструкции — 2-ходовой шаровой кран; масса — 1,70 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBF-1/2-P1-20-D-2-F0304-M-V15V15?

По таблице данных Festo: температура среды — −20 … 200 °C.

04Из каких материалов изготовлен VZBF-1/2-P1-20-D-2-F0304-M-V15V15?

Материал корпуса — отливка из нержавеющей стали; материал уплотнения седла — PTFE, PTFE, модифицированный; материал уплотнений — FPM, графит, PCTFE, PTFE; материал шарика — отливка из нержавеющей стали. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBF-1/2-P1-20-D-2-F0304-M-V15V15?

VZBF — шаровой кран; 1/2 — условный проход DN: 1/2“; P1 — присоединение к арматуре: фланец по ANSI 150; 20 — номинальное давление, бар: 20; D — исполнение: из двух частей; 2 — функция распределителя: 2/2; F0304 — фланцевое присоединение: схемы отверстий F03 и F04; M — тип управления: с рукояткой; V15V15 — материал корпуса и материал запорного элемента: нержавеющая сталь ASTM A351-CF8M, нержавеющая сталь ASTM A351-CF8M.

06Какие исполнения есть в серии VZBF, кроме VZBF-1/2-P1-20-D-2-F0304-M-V15V15?

В серии «Шаровой кран VZBF» — 20 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBF-1/2-P1-20-D-2-F0304-M-V15V15?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), катушки и управление (7), крепление (24), прочее (12). Например: DARQ-R-A-S11-S8-12, VAOH-F9-11-H9-A, DARQ-B-F03-F03-R13, VAVC-F9-B-V30-1". Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBF-1/2-P1-20-D-2-F0304-M-V15V15 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBF-1/2-P1-20-D-2-F0304-M-V15V15 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBF-1/2-P1-20-D-2-F0304-M-V15V15 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBF-1/2-P1-20-D-2-F0304-M-V15V15 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8097467; ввоз официальный, с грузовой таможенной декларацией.
