FestoШаровой кран

VZBF-6-P1-20-D-2-F1012-V15V16

GTIN 4052568275662 Оригинал Festo

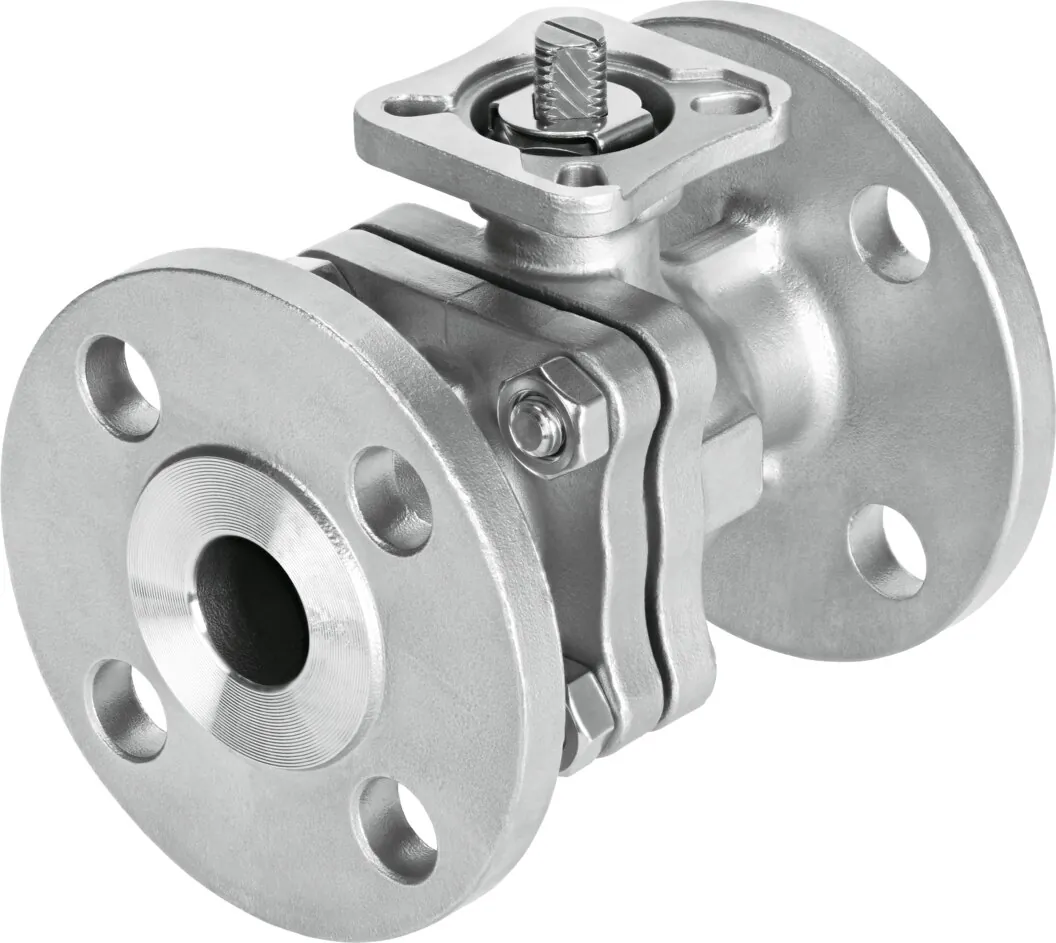

Шаровой кран Festo VZBF-6-P1-20-D-2-F1012-V15V16: stainless steel, 2/2-way, nominal width 6", top flange F1012, PN20, ANSI class 150. Festo является только поставщиком данного изделия, но не является производителем.

DN
150
Внутренний диаметр
150 мм
Расположение отверстий на фланце
F1012
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
350 Н·м
Тип конструкции
2-ходовой шаровой кран
Масса
50,20 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VZBF-6-P1-20-D-2-F1012-V15V16

  1. VZBFСерия

    Шаровой кран

  2. 6Условный проход DN

    6“

  3. P1Присоединение к арматуре

    Фланец по ANSI 150

  4. 20Номинальное давление, бар

    20

  5. DИсполнение

    Из двух частей

  6. 2Функция распределителя

    2/2

  7. F1012Фланцевое присоединение

    Схемы отверстий F10 и F12

  8. V15V16Материал корпуса и материал запорного элемента

    Нержавеющая сталь ASTM A351-CF8M; нержавеющая сталь ASTM A240-316 / 1,4401

Характеристики

Технические данные VZBF-6-P1-20-D-2-F1012-V15V16

Основные

Тип конструкции
2-ходовой шаровой кран
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Фланец по ANSI B16.5 класс 150
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F1012
Внутренний диаметр
150 мм
Номинальный внутренний диаметр DN
150
Функция распределителя
2/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
20
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
350 Н·м
Основан на стандарте
ANSI B16.5 класс 150; ISO 5211
Среда
Пары; Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода; Нейтральные жидкости
Расход Kv
4258 m3/h
Номер материала корпуса
1.4408
Номер материала шара
1.4401
Номер материала вала
1.4401
Авторизация
CRN
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству

Условия работы

Температура среды
−20 … 200 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
50200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнений
FPM; Графит; PCTFE; PTFE
Материал шарика
Легированная сталь, нержавеющая
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZBF-6-P1-20-D-2-F1012-V15V16

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Катушки и управление7

Крепление24

Прочее12

Документы

Документация

PDFТаблица данных VZBF-6-P1-20-D-2-F1012-V15V16PDF · Festo · на русскомPDFКаталог Festo VZBFPDF · на английском · Festo, 2026VZBFВсе исполнения серии20 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBF-6-P1-20-D-2-F1012-V15V16: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBF-6-P1-20-D-2-F1012-V15V16?

Шаровой кран Festo VZBF-6-P1-20-D-2-F1012-V15V16, артикул 4810861: DN — 150; внутренний диаметр — 150 мм; расположение отверстий на фланце — F1012; момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана — 350 Н·м; тип конструкции — 2-ходовой шаровой кран; масса — 50,20 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBF-6-P1-20-D-2-F1012-V15V16?

По таблице данных Festo: температура среды — −20 … 200 °C.

04Из каких материалов изготовлен VZBF-6-P1-20-D-2-F1012-V15V16?

Материал корпуса — отливка из нержавеющей стали; материал уплотнений — FPM, графит, PCTFE, PTFE; материал шарика — легированная сталь, нержавеющая; материал вала — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBF-6-P1-20-D-2-F1012-V15V16?

VZBF — шаровой кран; 6 — условный проход DN: 6“; P1 — присоединение к арматуре: фланец по ANSI 150; 20 — номинальное давление, бар: 20; D — исполнение: из двух частей; 2 — функция распределителя: 2/2; F1012 — фланцевое присоединение: схемы отверстий F10 и F12; V15V16 — материал корпуса и материал запорного элемента: нержавеющая сталь ASTM A351-CF8M, нержавеющая сталь ASTM A240-316 / 1,4401.

06Какие исполнения есть в серии VZBF, кроме VZBF-6-P1-20-D-2-F1012-V15V16?

В серии «Шаровой кран VZBF» — 20 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBF-6-P1-20-D-2-F1012-V15V16?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), катушки и управление (7), крепление (24), прочее (12). Например: DARQ-R-A-S11-S8-12, VAOH-F9-11-H9-A, DARQ-B-F03-F03-R13, VAVC-F9-B-V30-1". Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBF-6-P1-20-D-2-F1012-V15V16 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBF-6-P1-20-D-2-F1012-V15V16 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBF-6-P1-20-D-2-F1012-V15V16 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBF-6-P1-20-D-2-F1012-V15V16 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4810861; ввоз официальный, с грузовой таможенной декларацией.
