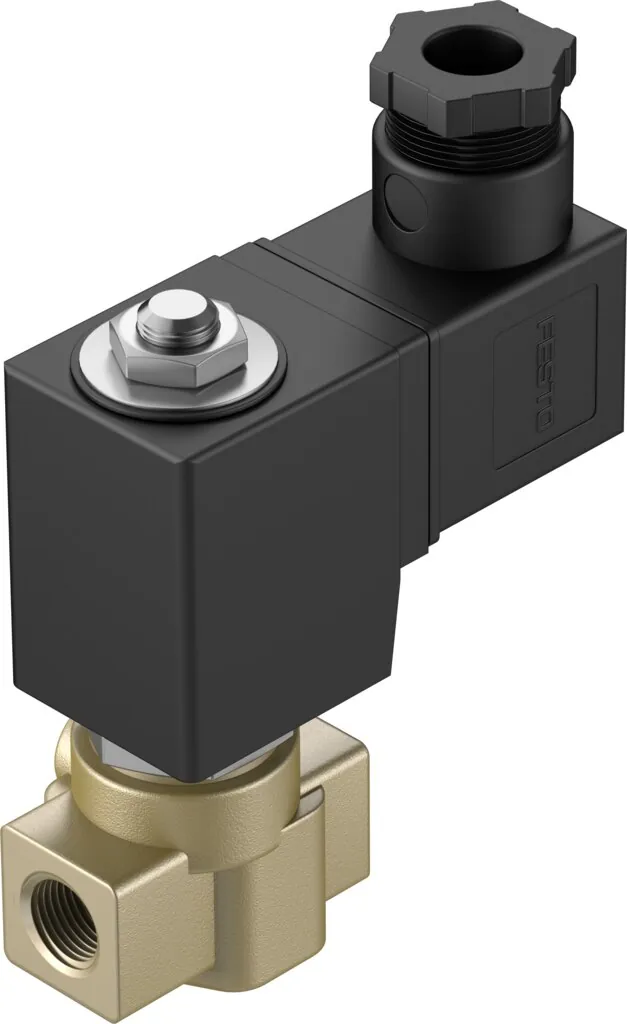

FestoРаспределитель с электроуправлением

VZWD-L-M22C-M-G18-20-V-2AP4-40

GTIN 4052568106782 Оригинал Festo

Распределитель с электроуправлением Festo VZWD-L-M22C-M-G18-20-V-2AP4-40: directly actuated, G1/8" connection.

Присоединение к арматуре
G1/8
Условный проход
2 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Масса
550 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение к арматуре

Условный проход

Обозначение

Что означает VZWD-L-M22C-M-G18-20-V-2AP4-40

  1. VZWDСерия

    Распределитель с электроуправлением

  2. LТип монтажа

    Резьбовые присоединения в корпусе

  3. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  4. MСпособ возврата

    Механическая пружина

  5. G18Присоединение к арматуре

    G1/8

  6. 20Условный проход

    2 мм

  7. VМатериал уплотнений

    FPM

  8. 2AP4Номинальное напряжение и электрическое подключение

    110 В перем. тока, 50-60 Гц; розетка, 3 жилы

  9. 40Давление среды, бар

    40

Характеристики

Технические данные VZWD-L-M22C-M-G18-20-V-2AP4-40

Основные

Тип конструкции
Тарельчатый клапан с прямым управлением
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
G1/8
Электрическое подключение
Расположение контактов тип А по EN 175301-803; Разъем; по EN 175301-803; Кубическая форма
Условный проход
2 мм
Функция распределителя
2/2 Н.З., моностабильный
Ручное дублирование
Нет
Направление потока
Нереверсивный
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы; Минеральное масло; Вода; Нейтральные жидкости; Другие среды по запросу
Номинальное давление, запорно-регулирующая арматура
100
Перепад давления
0 бар
Характеристики катушки
110 В перем. тока: 50/60 Гц, мощность переключения 19 В·А, мощность удержания 16 В·А
Класс изоляции
F
Допустимые колебания напряжения
+/- 10 %
Рабочий цикл
100 %
Тип сброса
Механическая пружина
Тип пилотного управления
Прямой
Макс. вязкость
22 mm2/s
Уровень утечек по EN 12266-1
A
Расход Kv
0,13 m3/h
Стандартный номинальный расход
140 л/мин
Время включения
20 мс
Время выключения
18 мс
Номер материала корпуса
CW617 Н
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования
Класс защиты
IP65

Условия работы

Давление среды
0 … 4 МПа
Рабочее давление
0 … 40 бар
Температура среды
−10 … 80 °C
Температура окружающей среды
−10 … 35 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
550 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь
Материал уплотнений
FPM

Документы

Документация

PDFТаблица данных VZWD-L-M22C-M-G18-20-V-2AP4-40PDF · Festo · на русскомPDFКаталог Festo VZWDPDF · на английском · Festo, 2026VZWDВсе исполнения серии234 позиции, подбор по параметрам

FAQ

Частые вопросы

VZWD-L-M22C-M-G18-20-V-2AP4-40: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZWD-L-M22C-M-G18-20-V-2AP4-40?

Распределитель с электроуправлением Festo VZWD-L-M22C-M-G18-20-V-2AP4-40, артикул 1491912: присоединение к арматуре — G1/8; условный проход — 2 мм; тип управления — электрический; тип уплотнения — мягкий; положение при сборке — любое; масса — 550 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VZWD-L-M22C-M-G18-20-V-2AP4-40?

По таблице данных Festo: рабочее давление — 0 … 40 бар; температура окружающей среды — −10 … 35 °C; температура среды — −10 … 80 °C; класс защиты — IP65.

04Из каких материалов изготовлен VZWD-L-M22C-M-G18-20-V-2AP4-40?

Материал корпуса — латунь; материал уплотнений — FPM. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZWD-L-M22C-M-G18-20-V-2AP4-40?

VZWD — распределитель с электроуправлением; L — тип монтажа: резьбовые присоединения в корпусе; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; M — способ возврата: механическая пружина; G18 — присоединение к арматуре: G1/8; 20 — условный проход: 2 мм; V — материал уплотнений: FPM; 2AP4 — номинальное напряжение и электрическое подключение: 110 В перем. тока, 50-60 Гц, розетка, 3 жилы; 40 — давление среды, бар: 40.

06Какие исполнения есть в серии VZWD, кроме VZWD-L-M22C-M-G18-20-V-2AP4-40?

В серии «Распределитель с электроуправлением VZWD» — 234 позиции. У VZWD-L-M22C-M-G18-20-V-2AP4-40: присоединение к арматуре — G1/8; условный проход — 2 мм. Другие варианты (присоединение к арматуре: 1/4 NPT, 1/8 NPT, G1/4, NPT1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VZWD-L-M22C-M-G18-20-V-2AP4-40 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZWD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VZWD-L-M22C-M-G18-20-V-2AP4-40 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZWD-L-M22C-M-G18-20-V-2AP4-40 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VZWD-L-M22C-M-G18-20-V-2AP4-40 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1491912; ввоз официальный, с грузовой таможенной декларацией.
