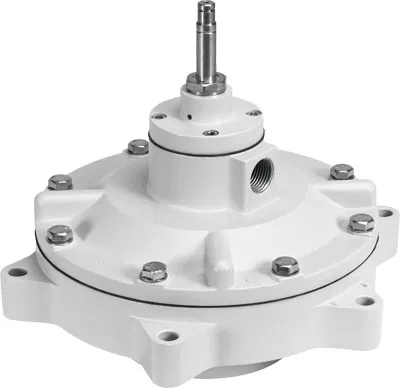

FestoБазовый распределитель

VZWE-F-M22C-M-F890-760-H

GTIN 4052568228750 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Базовый распределитель Festo VZWE-F-M22C-M-F890-760-H: для поиска альтернативных продуктов используйте Support Portal.

Условный проход
76 мм
Присоединение 1
Диаметр фланца 89 мм
Присоединение 2
Диаметр фланца 162 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Масса
3,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VZWE-F-M22C-M-F890-760-H

Основные

Тип конструкции
Прямая версия с фланцем; Мембранный клапан
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Затянутый; с резьбой
Присоединение 1
Диаметр фланца 89 мм
Присоединение 2
Диаметр фланца 162 мм
Условный проход
76 мм
Функция распределителя
2/2 Н.З., моностабильный
Ручное дублирование
Нет
Направление потока
Нереверсивный
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Перепад давления
0,35 бар
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Расход Kv
210 m3/h
Время включения
<= 30 мс
Время выключения
<= 100 мс
Номер материала корпуса
EN AC-47100D
Номер материала винта
1.4301
Класс защиты
IP65

Условия работы

Рабочее давление
0,35 … 8 бар
Примечание по рабочей среде
Операция смазывания невозможна
Температура окружающей среды
−20 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
3600 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление
Материал уплотнений
NBR
Материал винтов
Легированная сталь, нержавеющая
Материал плунжерной трубки
Легированная сталь
Материал мембраны
NBR-PA

Принадлежности

Что подходит к VZWE-F-M22C-M-F890-760-H

По разделу «Принадлежности» каталога Festo — для размера 760.

Катушки и управление3
Датчики и кабели1

Документы

Документация

PDFТаблица данных VZWE-F-M22C-M-F890-760-HPDF · Festo · на русскомPDFКаталог Festo VZWEPDF · на английском · Festo, 2022VZWEВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

VZWE-F-M22C-M-F890-760-H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZWE-F-M22C-M-F890-760-H?

Базовый распределитель Festo VZWE-F-M22C-M-F890-760-H, артикул 1214036: условный проход — 76 мм; присоединение 1 — диаметр фланца 89 мм; присоединение 2 — диаметр фланца 162 мм; тип управления — электрический; тип уплотнения — мягкий; масса — 3,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VZWE-F-M22C-M-F890-760-H?

По таблице данных Festo: рабочее давление — 0,35 … 8 бар; температура окружающей среды — −20 … 60 °C; класс защиты — IP65.

03Из каких материалов изготовлен VZWE-F-M22C-M-F890-760-H?

Материал корпуса — алюминиевое литье под давление; материал уплотнений — NBR; материал винтов — легированная сталь, нержавеющая; материал плунжерной трубки — легированная сталь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VZWE, кроме VZWE-F-M22C-M-F890-760-H?

В серии «Базовый распределитель VZWE» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к VZWE-F-M22C-M-F890-760-H?

В блоке «Принадлежности» на этой странице: катушки и управление (3), датчики и кабели (1). Например: VACN-H1-A1-1, MSSD-C. Подобраны по каталогу Festo для этого размера.

06Есть ли на VZWE-F-M22C-M-F890-760-H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZWE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VZWE-F-M22C-M-F890-760-H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZWE-F-M22C-M-F890-760-H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VZWE-F-M22C-M-F890-760-H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1214036; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить VZWE-F-M22C-M-F890-760-H?

Производитель снял VZWE-F-M22C-M-F890-760-H с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
