FestoРаспределитель с электроуправлением

VZWF-B-L-M22C-N12-135-3AP4-10

GTIN 4052568107789 Оригинал Festo

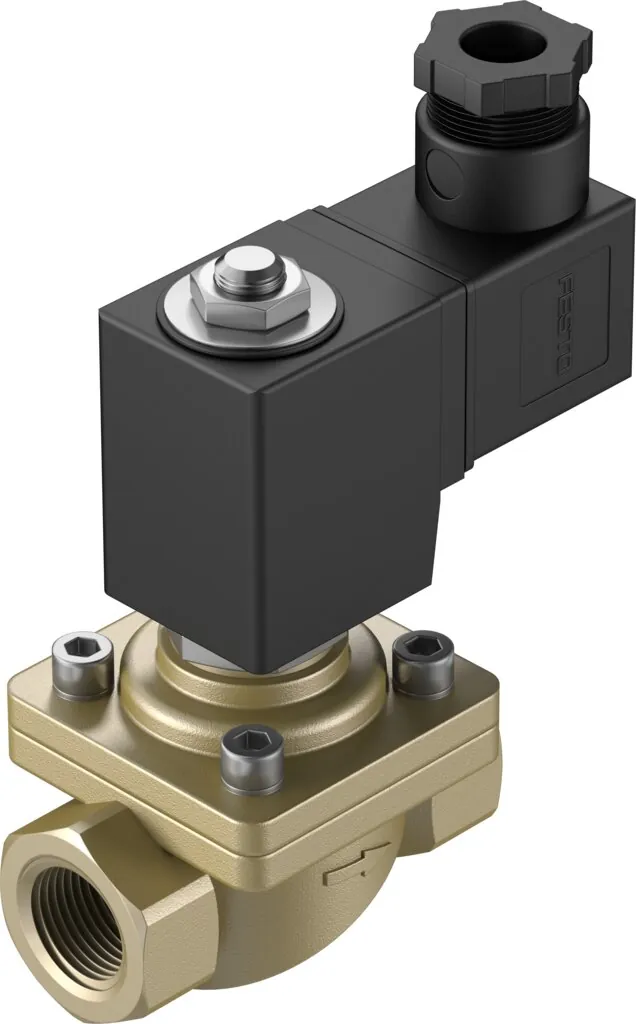

Распределитель с электроуправлением Festo VZWF-B-L-M22C-N12-135-3AP4-10: force pilot operated, NPT1/2" connection.

Присоединение к арматуре
1/2 NPT
Условный проход
13,5 мм
Тип конструкции
Мембранный клапан; усиленный
Тип управления
Электрический
Тип уплотнения
Мягкий
Масса
1,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VZWF-B-L-M22C-N12-135-3AP4-10

  1. VZWFСерия

    Распределитель с электроуправлением

  2. BИсполнение

    Оптимизированное исполнение

  3. LТип монтажа

    Резьбовые присоединения в корпусе

  4. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  5. N12Присоединение к арматуре

    1/2 NPT

  6. 135Условный проход

    13,5 мм

  7. 3AP4Номинальное напряжение и электрическое подключение

    230 В перем. тока, 50-60 Гц; розетка, 3 жилы

  8. 10Давление среды, бар

    10

Характеристики

Технические данные VZWF-B-L-M22C-N12-135-3AP4-10

Основные

Тип конструкции
Мембранный клапан; усиленный
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Положение магнита
Тип крепления
Линейный монтаж
Присоединие запорного клапана
1/2 NPT
Электрическое подключение
Расположение контактов тип А по EN 175301-803; Разъем; по EN 175301-803; Кубическая форма
Условный проход
13,5 мм
Функция распределителя
2/2 Н.З., моностабильный
Ручное дублирование
Нет
Направление потока
Нереверсивный
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Инертные газы; Минеральное масло; Вода; Нейтральные жидкости; Другие среды по запросу
Номинальное давление, запорно-регулирующая арматура
40
Перепад давления
0 бар
Характеристики катушки
230 В перем. тока: 50/60 Гц, мощность переключения 18 В·А, мощность удержания 15 В·А
Допустимые колебания напряжения
+/- 10 %
Макс. вязкость
22 mm2/s
Уровень утечек по EN 12266-1
A
Расход Kv
2,5 m3/h
Стандартный номинальный расход
2660 л/мин
Время включения
130 мс
Время выключения
180 мс
Номер материала корпуса
CW617 Н
Номер материала винта
1.4301
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству; в соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; Правила Великобритании для оборудования под давлением
Класс защиты
IP65

Условия работы

Давление среды
0 … 1 МПа
Рабочее давление
0 … 10 бар
Температура среды
−10 … 80 °C
Температура окружающей среды
−10 … 35 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
1000 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь
Материал уплотнений
NBR
Материал винтов
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных VZWF-B-L-M22C-N12-135-3AP4-10PDF · Festo · на русскомPDFКаталог Festo VZWFPDF · на английском · Festo, 2026VZWFВсе исполнения серии287 позиций, подбор по параметрам

FAQ

Частые вопросы

VZWF-B-L-M22C-N12-135-3AP4-10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZWF-B-L-M22C-N12-135-3AP4-10?

Распределитель с электроуправлением Festo VZWF-B-L-M22C-N12-135-3AP4-10, артикул 1492352: присоединение к арматуре — 1/2 NPT; условный проход — 13,5 мм; тип конструкции — мембранный клапан, усиленный; тип управления — электрический; тип уплотнения — мягкий; масса — 1,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VZWF-B-L-M22C-N12-135-3AP4-10?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −10 … 35 °C; температура среды — −10 … 80 °C; класс защиты — IP65.

04Из каких материалов изготовлен VZWF-B-L-M22C-N12-135-3AP4-10?

Материал корпуса — латунь; материал уплотнений — NBR; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZWF-B-L-M22C-N12-135-3AP4-10?

VZWF — распределитель с электроуправлением; B — исполнение: оптимизированное исполнение; L — тип монтажа: резьбовые присоединения в корпусе; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; N12 — присоединение к арматуре: 1/2 NPT; 135 — условный проход: 13,5 мм; 3AP4 — номинальное напряжение и электрическое подключение: 230 В перем. тока, 50-60 Гц, розетка, 3 жилы; 10 — давление среды, бар: 10.

06Какие исполнения есть в серии VZWF, кроме VZWF-B-L-M22C-N12-135-3AP4-10?

В серии «Распределитель с электроуправлением VZWF» — 287 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VZWF-B-L-M22C-N12-135-3AP4-10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZWF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VZWF-B-L-M22C-N12-135-3AP4-10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZWF-B-L-M22C-N12-135-3AP4-10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VZWF-B-L-M22C-N12-135-3AP4-10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1492352; ввоз официальный, с грузовой таможенной декларацией.
