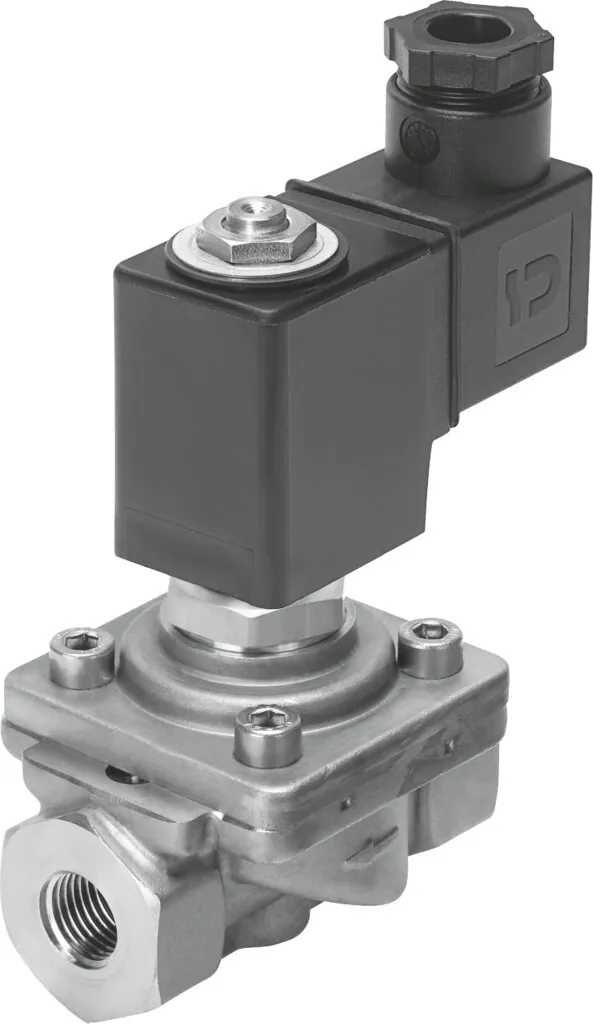

FestoРаспределитель с электроуправлением

VZWF-B-L-M22C-N14-135-2AP4-10-R1

GTIN 4052568236595 Оригинал Festo

Распределитель с электроуправлением Festo VZWF-B-L-M22C-N14-135-2AP4-10-R1: force pilot operated, NPT1/4" connection.

Присоединение к арматуре
1/4 NPT
Условный проход
13,5 мм
Тип конструкции
Мембранный клапан; усиленный
Тип управления
Электрический
Тип уплотнения
Мягкий
Масса
1,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VZWF-B-L-M22C-N14-135-2AP4-10-R1

  1. VZWFСерия

    Распределитель с электроуправлением

  2. BИсполнение

    Оптимизированное исполнение

  3. LТип монтажа

    Резьбовые присоединения в корпусе

  4. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  5. N14Присоединение к арматуре

    1/4 NPT

  6. 135Условный проход

    13,5 мм

  7. 2AP4Номинальное напряжение и электрическое подключение

    110 В перем. тока, 50-60 Гц; розетка, 3 жилы

  8. 10Давление среды, бар

    10

  9. R1Защита от коррозии

    Нержавеющая сталь

Характеристики

Технические данные VZWF-B-L-M22C-N14-135-2AP4-10-R1

Основные

Тип конструкции
Мембранный клапан; усиленный
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Положение магнита
Тип крепления
Линейный монтаж
Присоединие запорного клапана
1/4 NPT
Электрическое подключение
Расположение контактов тип А по EN 175301-803; Разъем; по EN 175301-803; Кубическая форма
Условный проход
13,5 мм
Функция распределителя
2/2 Н.З., моностабильный
Ручное дублирование
Нет
Направление потока
Нереверсивный
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Инертные газы; Минеральное масло; Вода; Нейтральные жидкости; Другие среды по запросу
Номинальное давление, запорно-регулирующая арматура
40
Перепад давления
0 бар
Характеристики катушки
110 В перем. тока: 50/60 Гц, мощность переключения 19 В·А, мощность удержания 16 В·А
Допустимые колебания напряжения
+/- 10 %
Макс. вязкость
22 mm2/s
Уровень утечек по EN 12266-1
A
Расход Kv
1,8 m3/h
Стандартный номинальный расход
1920 л/мин
Время включения
130 мс
Время выключения
180 мс
Номер материала корпуса
1.4581
Номер материала винта
1.4301
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству; в соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; Правила Великобритании для оборудования под давлением
Класс защиты
IP65

Условия работы

Давление среды
0 … 1 МПа
Рабочее давление
0 … 10 бар
Температура среды
−10 … 80 °C
Температура окружающей среды
−10 … 35 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
1000 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнений
NBR
Материал винтов
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных VZWF-B-L-M22C-N14-135-2AP4-10-R1PDF · Festo · на русскомPDFКаталог Festo VZWFPDF · на английском · Festo, 2026VZWFВсе исполнения серии287 позиций, подбор по параметрам

FAQ

Частые вопросы

VZWF-B-L-M22C-N14-135-2AP4-10-R1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZWF-B-L-M22C-N14-135-2AP4-10-R1?

Распределитель с электроуправлением Festo VZWF-B-L-M22C-N14-135-2AP4-10-R1, артикул 1492262: присоединение к арматуре — 1/4 NPT; условный проход — 13,5 мм; тип конструкции — мембранный клапан, усиленный; тип управления — электрический; тип уплотнения — мягкий; масса — 1,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VZWF-B-L-M22C-N14-135-2AP4-10-R1?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −10 … 35 °C; температура среды — −10 … 80 °C; класс защиты — IP65.

04Из каких материалов изготовлен VZWF-B-L-M22C-N14-135-2AP4-10-R1?

Материал корпуса — отливка из нержавеющей стали; материал уплотнений — NBR; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZWF-B-L-M22C-N14-135-2AP4-10-R1?

VZWF — распределитель с электроуправлением; B — исполнение: оптимизированное исполнение; L — тип монтажа: резьбовые присоединения в корпусе; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; N14 — присоединение к арматуре: 1/4 NPT; 135 — условный проход: 13,5 мм; 2AP4 — номинальное напряжение и электрическое подключение: 110 В перем. тока, 50-60 Гц, розетка, 3 жилы; 10 — давление среды, бар: 10; R1 — защита от коррозии: нержавеющая сталь.

06Какие исполнения есть в серии VZWF, кроме VZWF-B-L-M22C-N14-135-2AP4-10-R1?

В серии «Распределитель с электроуправлением VZWF» — 287 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VZWF-B-L-M22C-N14-135-2AP4-10-R1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZWF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VZWF-B-L-M22C-N14-135-2AP4-10-R1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZWF-B-L-M22C-N14-135-2AP4-10-R1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VZWF-B-L-M22C-N14-135-2AP4-10-R1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1492262; ввоз официальный, с грузовой таможенной декларацией.
