FestoРаспределитель с электроуправлением

VZWM-L-M22C-G112-F5

GTIN 4052568184469 Оригинал Festo

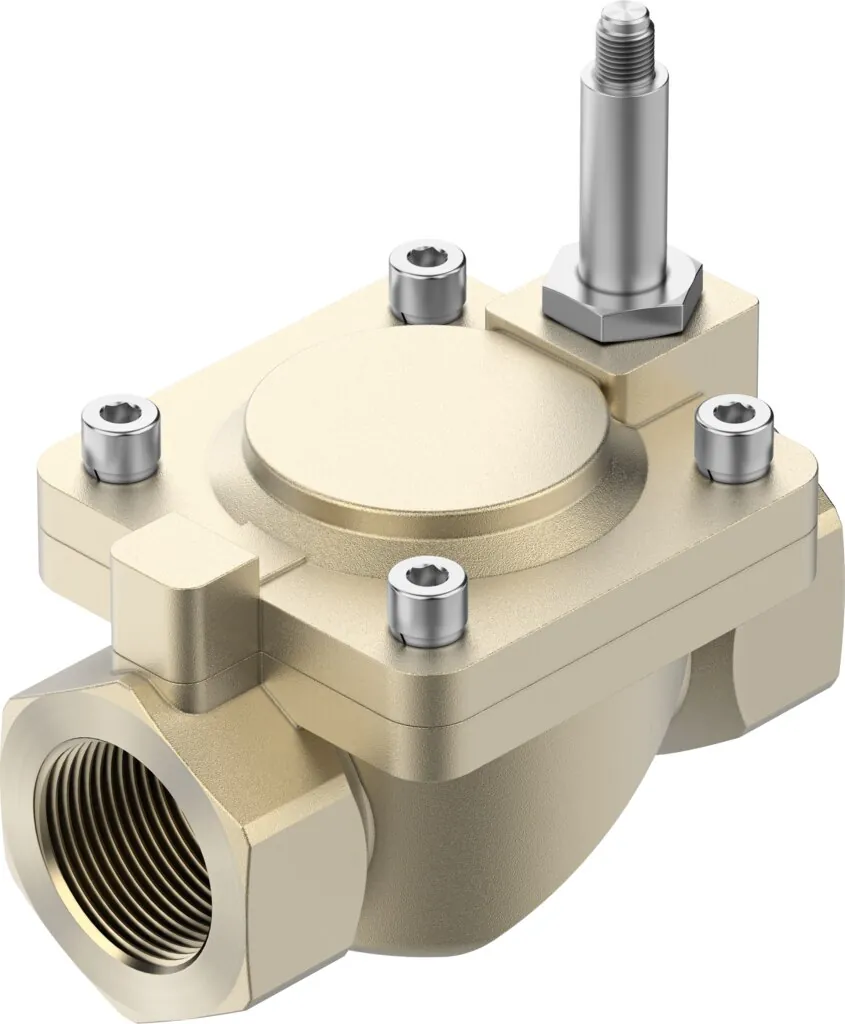

Распределитель с электроуправлением Festo VZWM-L-M22C-G112-F5: servo-controlled, with diaphragm, G11/2" connection.

Присоединение к арматуре
G1 1/2
Условный проход
40 мм
Перепад давления
0,7 бар
Значение b
0,67
Тип управления
Электрический
Масса
2,57 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VZWM-L-M22C-G112-F5

  1. VZWMСерия

    Распределитель с электроуправлением

  2. LТип монтажа

    Резьбовые присоединения в корпусе

  3. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  4. G112Присоединение к арматуре

    G1 1/2

  5. F5Электрическое подключение

    Электрическое, якорная трубка под катушку 13 мм

Характеристики

Технические данные VZWM-L-M22C-G112-F5

Основные

Тип конструкции
Мембранный клапан; С сервоуправлением
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Предпочтительно вертикальный
Тип крепления
Линейный монтаж
Присоединие запорного клапана
G1 1/2
Электрическое подключение
Тип электромагнитной катушки MН-…, катушка может быть заказана как принадлежность
Условный проход
40 мм
Функция распределителя
2/2 Н.З., моностабильный
Направление потока
Нереверсивный
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы; Вода; Нейтральные жидкости
Перепад давления
0,7 бар
Тип пилотного управления
С пилотным управлением
Макс. вязкость
22 mm2/s
Расход Kv
27,4 m3/h
Стандартный номинальный расход
26400 л/мин
Время включения
26 мс
Время включения при жидкой среде
1400 мс
Время выключения
20 мс
Время выключения при жидкой среде
2000 мс
Значение b
0,67
Значение С
82 л/(с·бар)
Номер материала корпуса
2.0402
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству
Маркировка UKCA (см. декларацию о соответствии)
Правила Великобритании для оборудования под давлением
Макс. момент затяжки болтов крышки
30 Н·м
Mакс. момент затяжки, присоединительная резьба
540 Н·м
Макс. момент затяжки крепления катушки
2 Н·м

Условия работы

Рабочее давление для клапана при жидкой среде
0,7 … 6 бар
Рабочее давление для клапана при газообразной среде
0,7 … 10 бар
Температура среды
−10 … 60 °C
Температура жидкой среды
5 … 50 °C
Температура окружающей среды
−10 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
2570 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь
Материал уплотнений
NBR
Материал плунжерной трубки
Легированная сталь

Принадлежности

Что подходит к VZWM-L-M22C-G112-F5

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели1

Катушки и управление6

Документы

Документация

PDFТаблица данных VZWM-L-M22C-G112-F5PDF · Festo · на русскомPDFКаталог Festo VZWMPDF · на английском · Festo, 2026VZWMВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

VZWM-L-M22C-G112-F5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZWM-L-M22C-G112-F5?

Распределитель с электроуправлением Festo VZWM-L-M22C-G112-F5, артикул 546152: присоединение к арматуре — G1 1/2; условный проход — 40 мм; перепад давления — 0,7 бар; значение b — 0,67; тип управления — электрический; масса — 2,57 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03В каких условиях можно использовать VZWM-L-M22C-G112-F5?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C.

04Из каких материалов изготовлен VZWM-L-M22C-G112-F5?

Материал корпуса — латунь; материал уплотнений — NBR; материал плунжерной трубки — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZWM-L-M22C-G112-F5?

VZWM — распределитель с электроуправлением; L — тип монтажа: резьбовые присоединения в корпусе; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; G112 — присоединение к арматуре: G1 1/2; F5 — электрическое подключение: электрическое, якорная трубка под катушку 13 мм.

06Какие исполнения есть в серии VZWM, кроме VZWM-L-M22C-G112-F5?

В серии «Распределитель с электроуправлением VZWM» — 16 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZWM-L-M22C-G112-F5?

В блоке «Принадлежности» на этой странице: датчики и кабели (1), катушки и управление (6). Например: MSSD-N, MD-2-110VAC-PA. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZWM-L-M22C-G112-F5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZWM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZWM-L-M22C-G112-F5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZWM-L-M22C-G112-F5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZWM-L-M22C-G112-F5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546152; ввоз официальный, с грузовой таможенной декларацией.
