FestoРаспределитель с электроуправлением

VZWM-L-M22C-G12-F5-R1

GTIN 4052568184506 Оригинал Festo

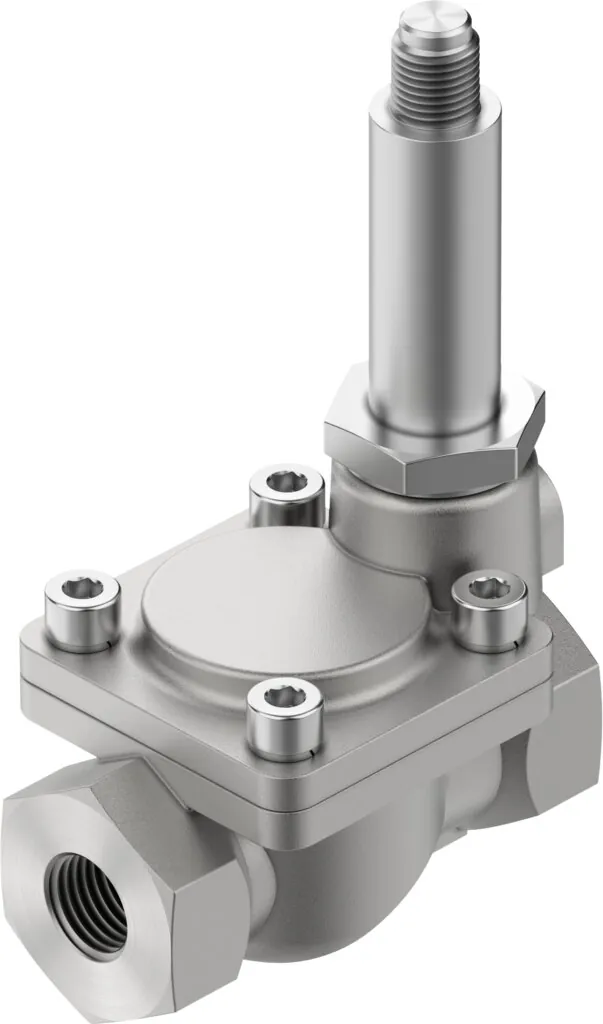

Распределитель с электроуправлением Festo VZWM-L-M22C-G12-F5-R1: servo-controlled, with diaphragm, G1/2" connection, stainless steel version.

Присоединение к арматуре
G1/2
Условный проход
13 мм
Перепад давления
0,5 бар
Значение b
0,37
Тип управления
Электрический
Масса
360 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Условный проход

  • 13 мм
  • 13,5 мм
  • 25 мм
  • 27,5 мм
  • 40 мм
  • 50 мм

Обозначение

Что означает VZWM-L-M22C-G12-F5-R1

  1. VZWMСерия

    Распределитель с электроуправлением

  2. LТип монтажа

    Резьбовые присоединения в корпусе

  3. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  4. G12Присоединение к арматуре

    G1/2

  5. F5Электрическое подключение

    Электрическое, якорная трубка под катушку 13 мм

  6. R1Защита от коррозии

    Нержавеющая сталь

Характеристики

Технические данные VZWM-L-M22C-G12-F5-R1

Основные

Тип конструкции
Мембранный клапан; С сервоуправлением
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Предпочтительно вертикальный
Тип крепления
Линейный монтаж
Присоединие запорного клапана
G1/2
Электрическое подключение
Тип электромагнитной катушки MН-…, катушка может быть заказана как принадлежность
Условный проход
13 мм
Функция распределителя
2/2 Н.З., моностабильный
Направление потока
Нереверсивный
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы; Вода; Нейтральные жидкости
Перепад давления
0,5 бар
Тип пилотного управления
С пилотным управлением
Макс. вязкость
22 mm2/s
Расход Kv
2,4 m3/h
Стандартный номинальный расход
2400 л/мин
Время включения
8 мс
Время включения при жидкой среде
110 мс
Время выключения
10 мс
Время выключения при жидкой среде
200 мс
Значение b
0,37
Значение С
9,8 л/(с·бар)
Номер материала корпуса
1.4581
Макс. момент затяжки болтов крышки
20 Н·м
Mакс. момент затяжки, присоединительная резьба
105 Н·м
Макс. момент затяжки крепления катушки
2 Н·м

Условия работы

Рабочее давление для клапана при жидкой среде
0,5 … 6 бар
Рабочее давление для клапана при газообразной среде
0,5 … 10 бар
Температура среды
−10 … 60 °C
Температура жидкой среды
5 … 50 °C
Температура окружающей среды
−10 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
360 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Отливка из нержавеющей стали
Материал уплотнений
NBR
Материал плунжерной трубки
Легированная сталь

Принадлежности

Что подходит к VZWM-L-M22C-G12-F5-R1

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели1

Катушки и управление6

Документы

Документация

PDFТаблица данных VZWM-L-M22C-G12-F5-R1PDF · Festo · на русскомPDFКаталог Festo VZWMPDF · на английском · Festo, 2026VZWMВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

VZWM-L-M22C-G12-F5-R1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZWM-L-M22C-G12-F5-R1?

Распределитель с электроуправлением Festo VZWM-L-M22C-G12-F5-R1, артикул 546164: присоединение к арматуре — G1/2; условный проход — 13 мм; перепад давления — 0,5 бар; значение b — 0,37; тип управления — электрический; масса — 360 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03В каких условиях можно использовать VZWM-L-M22C-G12-F5-R1?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C.

04Из каких материалов изготовлен VZWM-L-M22C-G12-F5-R1?

Материал корпуса — отливка из нержавеющей стали; материал уплотнений — NBR; материал плунжерной трубки — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZWM-L-M22C-G12-F5-R1?

VZWM — распределитель с электроуправлением; L — тип монтажа: резьбовые присоединения в корпусе; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; G12 — присоединение к арматуре: G1/2; F5 — электрическое подключение: электрическое, якорная трубка под катушку 13 мм; R1 — защита от коррозии: нержавеющая сталь.

06Какие исполнения есть в серии VZWM, кроме VZWM-L-M22C-G12-F5-R1?

В серии «Распределитель с электроуправлением VZWM» — 16 позиций. У VZWM-L-M22C-G12-F5-R1: условный проход — 13 мм. Другие варианты (условный проход: 13,5 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZWM-L-M22C-G12-F5-R1?

В блоке «Принадлежности» на этой странице: датчики и кабели (1), катушки и управление (6). Например: MSSD-N, MD-2-110VAC-PA. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZWM-L-M22C-G12-F5-R1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZWM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZWM-L-M22C-G12-F5-R1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZWM-L-M22C-G12-F5-R1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZWM-L-M22C-G12-F5-R1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546164; ввоз официальный, с грузовой таможенной декларацией.
