FestoРаспределитель с электроуправлением

VZWM-L-M22C-G38-F4

GTIN 4052568184414 Оригинал Festo

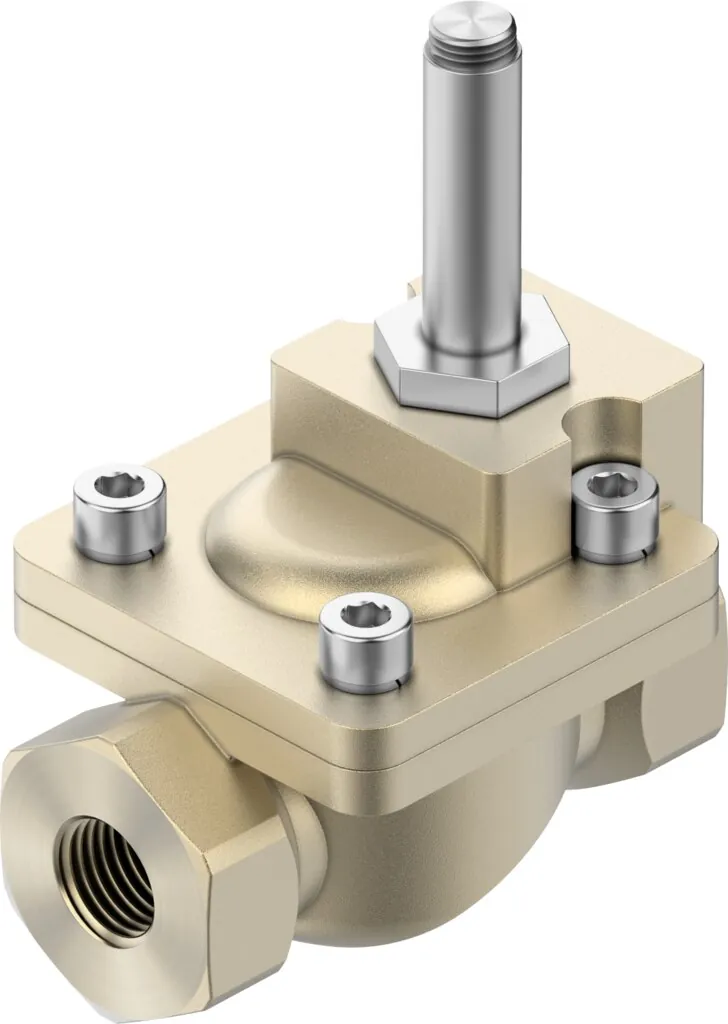

Распределитель с электроуправлением Festo VZWM-L-M22C-G38-F4: servo-controlled, with diaphragm, G3/8" connection.

Присоединение к арматуре
G3/8
Условный проход
13,5 мм
Перепад давления
0,5 бар
Значение b
0,35
Тип управления
Электрический
Масса
480 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Условный проход

  • 13 мм
  • 13,5 мм
  • 25 мм
  • 27,5 мм
  • 40 мм
  • 50 мм

Обозначение

Что означает VZWM-L-M22C-G38-F4

  1. VZWMСерия

    Распределитель с электроуправлением

  2. LТип монтажа

    Резьбовые присоединения в корпусе

  3. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  4. G38Присоединение к арматуре

    G3/8

  5. F4Электрическое подключение

    Электрическое, якорная трубка под катушку 8 мм

Характеристики

Технические данные VZWM-L-M22C-G38-F4

Основные

Тип конструкции
Мембранный клапан; С сервоуправлением
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Предпочтительно вертикальный
Тип крепления
Линейный монтаж
Присоединие запорного клапана
G3/8
Электрическое подключение
Тип электромагнитной катушки MD-…, катушка может быть заказана как принадлежность
Условный проход
13,5 мм
Функция распределителя
2/2 Н.З., моностабильный
Направление потока
Нереверсивный
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы; Вода; Нейтральные жидкости
Перепад давления
0,5 бар
Тип пилотного управления
С пилотным управлением
Макс. вязкость
22 mm2/s
Расход Kv
2 m3/h
Стандартный номинальный расход
2100 л/мин
Время включения
8 мс
Время включения при жидкой среде
110 мс
Время выключения
10 мс
Время выключения при жидкой среде
210 мс
Значение b
0,35
Значение С
8,8 л/(с·бар)
Номер материала корпуса
2.0402
Макс. момент затяжки болтов крышки
20 Н·м
Mакс. момент затяжки, присоединительная резьба
60 Н·м
Макс. момент затяжки крепления катушки
0,5 Н·м

Условия работы

Рабочее давление для клапана при жидкой среде
0,5 … 6 бар
Рабочее давление для клапана при газообразной среде
0,5 … 10 бар
Температура среды
−10 … 60 °C
Температура жидкой среды
5 … 50 °C
Температура окружающей среды
−10 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
480 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь
Материал уплотнений
NBR
Материал плунжерной трубки
Легированная сталь

Принадлежности

Что подходит к VZWM-L-M22C-G38-F4

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели1

Катушки и управление6

Документы

Документация

PDFТаблица данных VZWM-L-M22C-G38-F4PDF · Festo · на русскомPDFКаталог Festo VZWMPDF · на английском · Festo, 2026VZWMВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

VZWM-L-M22C-G38-F4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZWM-L-M22C-G38-F4?

Распределитель с электроуправлением Festo VZWM-L-M22C-G38-F4, артикул 546147: присоединение к арматуре — G3/8; условный проход — 13,5 мм; перепад давления — 0,5 бар; значение b — 0,35; тип управления — электрический; масса — 480 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03В каких условиях можно использовать VZWM-L-M22C-G38-F4?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C.

04Из каких материалов изготовлен VZWM-L-M22C-G38-F4?

Материал корпуса — латунь; материал уплотнений — NBR; материал плунжерной трубки — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZWM-L-M22C-G38-F4?

VZWM — распределитель с электроуправлением; L — тип монтажа: резьбовые присоединения в корпусе; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; G38 — присоединение к арматуре: G3/8; F4 — электрическое подключение: электрическое, якорная трубка под катушку 8 мм.

06Какие исполнения есть в серии VZWM, кроме VZWM-L-M22C-G38-F4?

В серии «Распределитель с электроуправлением VZWM» — 16 позиций. У VZWM-L-M22C-G38-F4: условный проход — 13,5 мм. Другие варианты (условный проход: 13 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZWM-L-M22C-G38-F4?

В блоке «Принадлежности» на этой странице: датчики и кабели (1), катушки и управление (6). Например: MSSD-N, MD-2-110VAC-PA. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZWM-L-M22C-G38-F4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZWM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZWM-L-M22C-G38-F4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZWM-L-M22C-G38-F4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZWM-L-M22C-G38-F4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546147; ввоз официальный, с грузовой таможенной декларацией.
