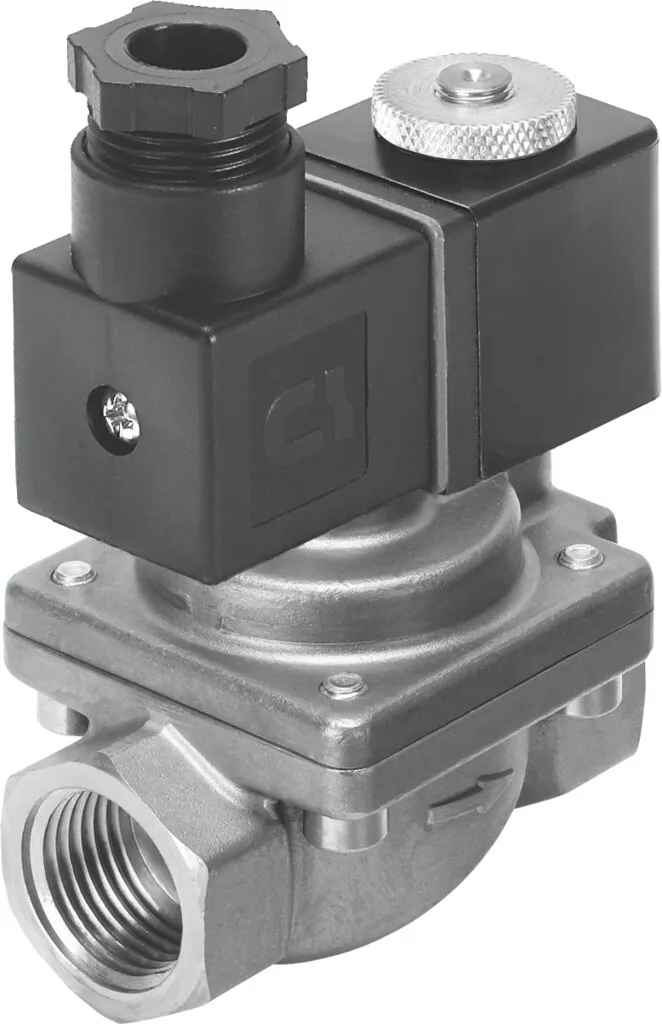

FestoРаспределитель с электроуправлением
VZWP-L-M22C-N12-130-V-2AP4-40
GTIN 4052568234102 Оригинал Festo
Распределитель с электроуправлением Festo VZWP-L-M22C-N12-130-V-2AP4-40: servo-controlled, with piston, NPT1/2" connection.
- Присоединение к арматуре
- 1/2 NPT
- Условный проход
- 13 мм
- Тип управления
- Электрический
- Тип уплотнения
- Мягкий
- Положение при сборке
- Катушка предпочтительно сверху
- Масса
- 550 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные VZWP-L-M22C-N12-130-V-2AP4-40
Основные
- Тип конструкции
- Тарельчатый клапан с пилотным управлением
- Тип управления
- Электрический
- Тип уплотнения
- Мягкий
- Положение при сборке
- Катушка предпочтительно сверху
- Тип крепления
- Линейный монтаж
- Присоединие запорного клапана
- 1/2 NPT
- Электрическое подключение
- Расположение контактов тип А по EN 175301-803; Разъем; по EN 175301-803; Кубическая форма
- Условный проход
- 13 мм
- Функция распределителя
- 2/2 Н.З., моностабильный
- Ручное дублирование
- Нет
- Направление потока
- Нереверсивный
- Среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы; Нейтральные жидкости; Другие среды по запросу
- Номинальное давление, запорно-регулирующая арматура
- 40
- Перепад давления
- 0,5 бар
- Характеристики катушки
- 110 В перем. тока: 50/60 Гц, мощность переключения 10.5 В·А, мощность удержания 8 В·А
- Класс изоляции
- H
- Допустимые колебания напряжения
- +/- 10 %
- Рабочий цикл
- 100 %
- Тип пилотного управления
- С пилотным управлением
- Макс. вязкость
- 22 mm2/s
- Уровень утечек по EN 12266-1
- A
- Расход Kv
- 2,5 m3/h
- Стандартный номинальный расход
- 2650 л/мин
- Время включения
- 100 мс
- Время выключения
- 250 мс
- Номер материала корпуса
- CW617 Н
- Номер материала винта
- 1.4301
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по оборудованию низкого напряжения
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам для электрооборудования
- Класс защиты
- IP65
Условия работы
- Давление среды
- 0,05 … 4 МПа
- Рабочее давление
- 0,5 … 40 бар
- Температура среды
- −10 … 80 °C
- Температура окружающей среды
- −10 … 35 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии
Масса
- Вес продукта
- 550 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- Латунь
- Материал уплотнений
- FPM
- Материал винтов
- Легированная сталь, нержавеющая
FAQ
Частые вопросы
VZWP-L-M22C-N12-130-V-2AP4-40: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VZWP-L-M22C-N12-130-V-2AP4-40?
Распределитель с электроуправлением Festo VZWP-L-M22C-N12-130-V-2AP4-40, артикул 1489987: присоединение к арматуре — 1/2 NPT; условный проход — 13 мм; тип управления — электрический; тип уплотнения — мягкий; положение при сборке — катушка предпочтительно сверху; масса — 550 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает VZWP-L-M22C-N12-130-V-2AP4-40?
По таблице данных Festo: рабочее давление — 0,5 … 40 бар; температура окружающей среды — −10 … 35 °C; температура среды — −10 … 80 °C; класс защиты — IP65.
04Из каких материалов изготовлен VZWP-L-M22C-N12-130-V-2AP4-40?
Материал корпуса — латунь; материал уплотнений — FPM; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии VZWP, кроме VZWP-L-M22C-N12-130-V-2AP4-40?
В серии «Распределитель с электроуправлением VZWP» — 60 позиций. У VZWP-L-M22C-N12-130-V-2AP4-40: присоединение к арматуре — 1/2 NPT. Другие варианты (присоединение к арматуре: 1/4 NPT, 3/8 NPT, G1/2, G1/4, G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на VZWP-L-M22C-N12-130-V-2AP4-40 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo VZWP-NPT; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит VZWP-L-M22C-N12-130-V-2AP4-40 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VZWP-L-M22C-N12-130-V-2AP4-40 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08VZWP-L-M22C-N12-130-V-2AP4-40 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1489987; ввоз официальный, с грузовой таможенной декларацией.
