FestoСедельный клапан

VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4

GTIN 4052568290382 Оригинал Festo

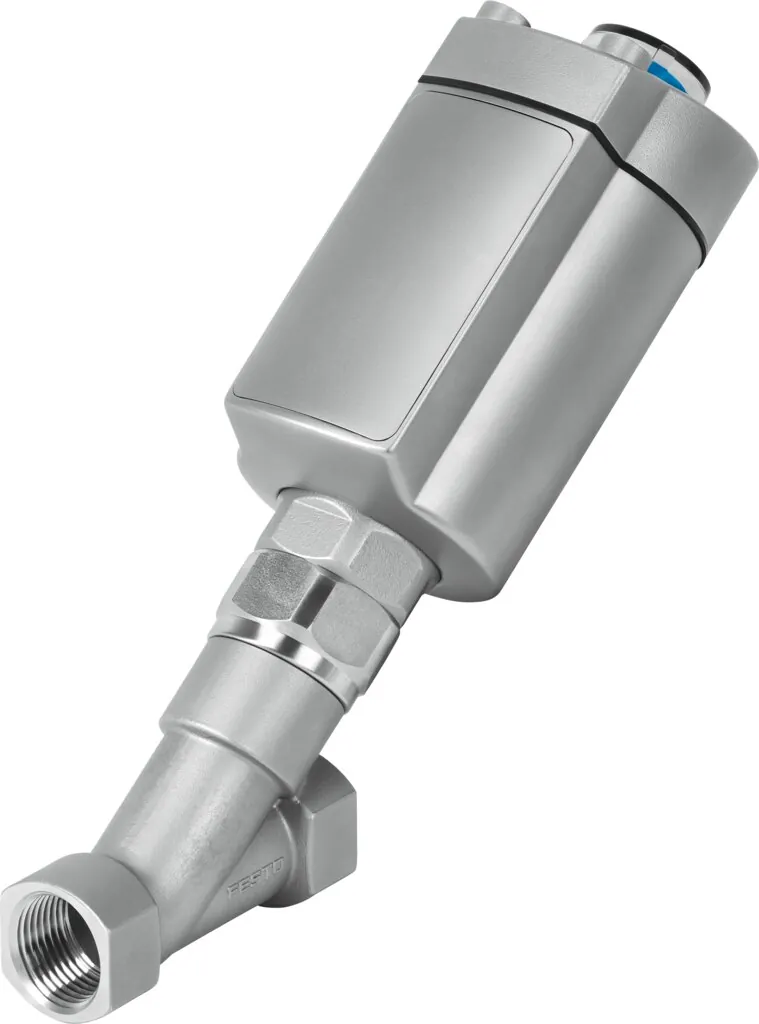

Седельный клапан Festo VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4: modular, pneumatically actuated angle seat valve in stainless steel. Over seat version, safety position closed, G thread, nominal width DN25.

Ход
20 мм
Размер привода
75 мм
Тип управления
Пневматический
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Масса
3,40 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция управления

Обозначение

Что означает VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4

  1. VZXAСерия

    Седельный клапан

  2. AНаправление потока

    На седло, для газов

  3. TS6Присоединение к трубопроводу и стандарт присоединения

    Резьбовой штуцер; резьба G по DIN ISO 228

  4. 25Размер присоединения

    DN25

  5. M2Температура среды

    -10 … +180°C

  6. V13TМатериал корпуса клапана и материал уплотнения седла

    Нержавеющая сталь 1,4409; PTFE

  7. 16Давление среды

    0 … 16 бар

  8. KПривод

    Поршневой привод

  9. 75Размер привода

    75 мм

  10. 20Ход

    20 мм

  11. PRФункция управления

    Закрыт уменьшенным усилием пружины, нормально закрытый

  12. V4Материал корпуса привода

    Нержавеющая сталь 1,4408

Характеристики

Технические данные VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4

Основные

Тип конструкции
Седельный клапан с поршневым приводом
Тип управления
Пневматический
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Линейное подключение
G1 резьбовое кольцо по DIN ISO 228
Функция распределителя
2/2
Тип сброса
Механическая пружина
Тип пилотного управления
С внешним управлением
Пневматическое присоединение
Внутренняя резьба G1/8
Среда
Пары; Инертные газы; Фильтр сжатого воздуха, степень фильтрации 200 мкм
Направление потока
Над седлом, для газообразных сред
Управление средой
Операция вкл/выкл
Макс. вязкость
600 mm2/s
Расход Kv
21,5 m3/h
Использование на открытом воздухе
C1 — место использование с защитой от погоды
Номер материала, корпус процесс-технического клапана
1.4409
Авторизация
CRN
Сертификационный департамент
TÜV 968/V 1039.01/20
Уровень полноты безопасности (SIL)
SIL 2
Возможность Отказов в Час [1/ч]
1,36E-07
Вероятность отказа по запросу (PFD)
5,95E-04
Размер привода
75 мм
Ход
20 мм
Функция управления
Закрывается уменьшенным усилием пружины, НЗ
Определение позиции
С механическим индикатором
Номер материала, корпус привода
1.4408
Класс защиты
IP65; IP67

Условия работы

Давление среды
0 … 1,6 МПа
Рабочее давление
5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура среды
−10 … 180 °C
Температура окружающей среды
0 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−10 … 60 °C

Масса

Вес продукта
3395 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса процесстехнического клапана
Отливка из нержавеющей стали
Материал уплотнений
FPM
Материал уплотнения шпинделя
PTFE
Материал уплотнения седла
PTFE
Материал корпуса привода
Отливка из нержавеющей стали
Материал штока
Легированная сталь, нержавеющая
Материал крышки
Отливка из нержавеющей стали

Принадлежности

Что подходит к VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4

По разделу «Принадлежности» каталога Festo — для размера 25. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление1
Прочее2
Датчики и кабели1

Документы

Документация

PDFТаблица данных VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4PDF · Festo · на русскомPDFКаталог Festo VZXAPDF · на английском · Festo, 2026VZXAВсе исполнения серии42 позиции, подбор по параметрам

FAQ

Частые вопросы

VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4?

Седельный клапан Festo VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4, артикул 8060515: ход — 20 мм; размер привода — 75 мм; тип управления — пневматический; положение при сборке — любое; тип крепления — линейный монтаж; масса — 3,40 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроен седельный клапан?

Поток перекрывает тарелка, прижимаемая к седлу. Рабочие среды, давление и температура указаны в характеристиках исполнения.

03При каком давлении и температуре работает VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4?

По таблице данных Festo: рабочее давление — 5 … 10 бар; температура окружающей среды — 0 … 60 °C; температура среды — −10 … 180 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, IP67.

04Из каких материалов изготовлен VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4?

Материал корпуса процесстехнического клапана — отливка из нержавеющей стали; материал уплотнений — FPM; материал уплотнения шпинделя — PTFE; материал уплотнения седла — PTFE. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4?

VZXA — седельный клапан; A — направление потока: на седло, для газов; TS6 — присоединение к трубопроводу и стандарт присоединения: резьбовой штуцер, резьба G по DIN ISO 228; 25 — размер присоединения: DN25; M2 — температура среды: -10 … +180°C; V13T — материал корпуса клапана и материал уплотнения седла: нержавеющая сталь 1,4409, PTFE; 16 — давление среды: 0 … 16 бар; K — привод: поршневой привод; 75 — размер привода: 75 мм; 20 — ход: 20 мм; PR — функция управления: закрыт уменьшенным усилием пружины, нормально закрытый; V4 — материал корпуса привода: нержавеющая сталь 1,4408.

06Какие исполнения есть в серии VZXA, кроме VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4?

В серии «Седельный клапан VZXA» — 42 позиции. У VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4: функция управления — закрывается уменьшенным усилием пружины, НЗ. Другие варианты (функция управления: закрывается усилием пружины, НЗ) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4?

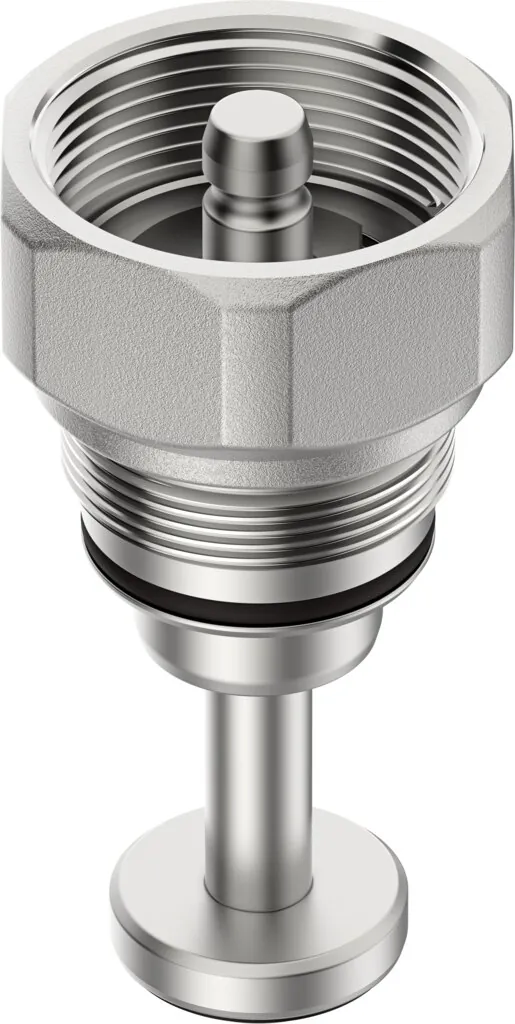

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (1), прочее (2), датчики и кабели (1). Например: QS-G1/8-8, VAVC-F12-SCC-25-TP, VAVA-F12-H-H1, MF-LD-12-24DC. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZXA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8060515; ввоз официальный, с грузовой таможенной декларацией.
